Seite 4: BIOS und Overclocking

BIOS

Werfen wir nun einen Blick auf das UEFI. Von ASUS gibt es noch kein aktuelleres BIOS als Version 0401, da es sich um ein brandneues Produkt handelt.

Der EZ-Mode beim ASUS Z97-A/USB 3.1.

Natürlich kommt die mittlerweile gewohnte UEFI-Oberfläche von ASUS zum Einsatz. Die einzelnen Punkte wurden in gelber Farbe hervorgehoben und die restlichen Werte weiterhin in weißer Schrift. Wir fangen oben links an. Dort sind das aktuelle Datum und auch die Uhrzeit einsehbar. Rechts daneben kann auch die generelle UEFI-Sprache geändert werden. Ebenfalls dabei ist der "EZ Tuning Wizard", der eine Art Overclocking-Assistent ist und Neueinsteigern das Overclocking einfacher machen soll. Eingefleischte Overclocker werden von dieser Funktion in der Regel die Finger lassen und stattdessen sämtliche Einstellungen manuell festlegen. Dennoch ist es schön zu sehen, dass Einsteiger weiterhin nicht im Regen stehen gelassen werden.

In der nächsten Zeile werden die üblichen Vorabinformationen, wie das Mainboardmodell inkl. BIOS-Version, die aktuell installierte CPU inkl. Taktfrequenz sowie die Arbeitsspeicher-Kapazität angezeigt. Weiter rechts sind dann auch gleich die CPU- und Mainboard-Temperatur zu sehen. Zusätzlich auch die CPU-Spannung. Eine Etage tiefer wird auf der linken Seite ein ergänzender RAM-Status vermittelt, in welchen Slots aktuell welche Module mit welcher Kapazität und der aktuell anliegenden Taktung installiert sind. Zudem kann auf Wunsch auch gleich ein Extreme-Memory-Profile (kurz: XMP) ausgewählt werden, sofern vorhanden. Wer sich für die derzeit angekoppelten Storage-Gerätschaften interessiert, erhält diese Infos direkt rechts daneben. Hinzu kommen dann wiederum unten noch die Lüftergeschwindigkeiten, die sich mit der Funktion "Manual Fan Tuning" auch gleich individuell festlegen lassen.

Am rechten Rand des Bildschirms kann vom Anwender das grundlegende Funktionsschema ausgewählt werden. Standardmäßig ist der normale Modus aktiviert. Es lassen sich jedoch auch einmal der Modus "ASUS Optimal" und der Modus "Power Saving" aktivieren. Während beim "ASUS Optimal"-Modus das System auf gesteigerter Performance ausgelegt ist, lässt sich das System mit dem "Power Saving"-Modus effizienter betreiben. Darunter kann die Boot-Reihenfolge mit Leichtigkeit abgeändert werden. Entweder per Klick auf "Advanced Mode" oder mit einem Tastendruck auf "F7" gelangen wir in die erweiterte Ansicht, die wir uns nun anschauen werden.

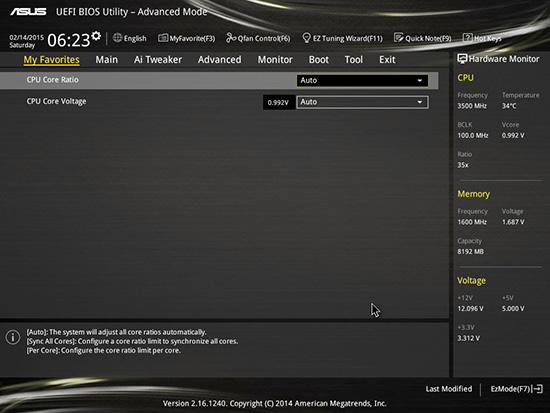

Der Advanced-Mode beim ASUS Z97-A/USB 3.1.

Advanced-Mode: Optisch genau wie der EZ-Mode, allerdings natürlich anders strukturiert. Der erste Reiter ist bereits von den ersten Sockel LGA1150 Mainboards von ASUS bekannt. Das Feature "My Favorites" beinhaltet die Auswahl der häufig verwendeten Funktionen aus dem BIOS, die auf der separaten Seite abgespeichert werden können. Um Funktionen hinzuzufügen, muss dafür oben der Punkt "MyFavorite(F3)" angeklickt oder die Taste "F3" gedrückt werden. Dies öffnet ein eigenständiges Fenster, in dem die Funktionen ausgewählt werden können. Auf der "Main"-Seite werden noch einmal einige Vorabinformationen wie die BIOS-Version, das installierte Prozessormodell und einige RAM-Infos angezeigt. Auch hier lässt sich die Menüsprache ändern, falls gewünscht.

Nun geht es mit dem Herzstück "Ai Tweaker" weiter. Sämtliche Overclocking-Funktionen sind hier hinterlegt worden und es sind ziemlich viele Funktionen implementiert worden, die selbst für den extremen Übertakter durchaus ausreichen sollten. Ob es nun um die Taktfrequenz von CPU oder Arbeitsspeicher oder doch um die einzelnen Spannungen geht, hier wird der Anwender fündig. Zur Unterstützung wird jeweils unten erklärt, was die einzelnen Funktionen bewirken. Wie immer können die zahlreichen Onboard-Komponenten mithilfe des nächsten Reiters konfiguriert werden. Beispielsweise kann dort das neue SATA-Express-Feature auf Wunsch deaktiviert werden. Auch wenn auf der rechten Seite ständig einige Informationen vom Hardware-Monitor angezeigt werden, hat ASUS eine eigene "Monitor"-Seite hinterlassen, auf der unter anderem die Lüfter gesteuert werden können. Aber auch die Temperaturen und Spannungen werden noch einmal aufgelistet.

Sämtliche Einstellungen, die den Startvorgang betreffen, wurden auf den Reiter "Boot" gepackt. Wer sich an dem Boot-Logo gestört fühlt, kann es dort beispielsweise abschalten. Zusätzlich sind dort die Boot-Overrides untergebracht worden, die man häufig auch auf der letzten Seite findet. ASUS gibt auch hier erneut ein paar Tools mit auf den Weg. Darunter das "ASUS EZ Flash 2 Utility", womit das UEFI aktualisiert werden kann. Sämtliche UEFI-Einstellungen können mithilfe des "ASUS Overclocking Profile" in maximal acht Profilen gesichert werden, die auch von einem USB-Stick exportiert und auch importiert werden können. "ASUS SPD Information" liest die Serial Presence Detect-Werte aus den DIMMs aus. Unter "Exit" können die gesetzten Settings abgespeichert und auch die Default Werte geladen werden. Bevor das UEFI die Settings abspeichert, zeigt ein kleines Fenster alle Einstellungen an, die verändert wurden. Wer sich nützliche Notizen anlegen möchte, muss glücklicherweise auf keinen Zettel und Stift zurückgreifen, sondern verwendet einfach das "Quick Note"-Feature.

Die Bedienbarkeit der neuen UEFI-Oberfläche stufen wir als akzeptabel ein. Im Gegensatz zur Vorgängerversion, konnte die Navigation durch die Menüs bei längerer Benutzung in meist ruckeliger Weise durchgeführt werden, zumindest mit der Tastatur. Der Maus-Cursor lässt dagegen eine flüssigere Bewegung zu. Abgesehen von dieser Tatsache wurden alle gewählten Einstellungen zu unserer vollsten Zufriedenheit übernommen. Auch gab es an der Stabilität nichts auszusetzen.



Overclocking

Auch wenn das ASUS Z97-A(/USB 3.1) nicht das Top-Modell der Desktop-Serie ist, hat es dennoch sehr viele Overclocking-Funktionen erhalten, mit denen die Sockel LGA1150-CPU mit K-Suffix ordentlich übertaktet werden kann.

In Verbindung mit dem ASUS Z97-A(/USB 3.1) kann der BCLK von 80 MHz bis 300 MHz in 0,1-MHz-Schritten eingestellt werden. Bei der CPU-Spannung hat der Anwender die Wahl zwischen dem Override-, Adaptive- und Offset-Modus. So kann die CPU-Spannung im Override- und Adaptive-Modus von 0,800 Volt bis 1,920 Volt bewegt werden. Der Offset kann hingegen zwischen -0,999 Volt und +0,999 Volt selektiert werden. In allen drei Fällen betragen die Intervalle feine 0,001 Volt. Natürlich bietet die Platine auch eine Funktion an, um den beabsichtigten VDroop zu manipulieren. Zu diesem Zweck hält sich im BIOS die Load-Line Calibration bereit. Zur Verfügung stehen die Level 1 bis 9. Alle anderen Overclocking-Funktionen haben wir wie immer in einer übersichtlichen Tabelle eingetragen.

Die Overclocking-Funktionen des ASUS Z97-A(/USB 3.1) in der Übersicht
Base Clock Rate 80 MHz bis 300 MHz in 0,1-MHz-Schritten
CPU-Spannung 0,800 V bis 1,920 V in 0,001-V-Schritten (Override- und Adaptive-Modus)
-0,999 V bis +0,999 V in 0,001-V-Schritten (Offset-Modus)
DRAM-Spannung 1,20000 V bis 1,92000 V in 0,01000-V-Schritten (Fixed-Modus)
CPU-VCCIN-Spannung 0,800 V bis 2,700 V in 0,010-V-Schritten (Fixed-Modus)
CPU-Ring-Spannung

0,800 V bis 1,920 V in 0,001-V-Schritten (Override- und Adaptive-Modus)
-0,999 V bis +0,999 V in 0,001-V-Schritten (Offset-Modus)

CPU-SA-Spannung -0,999 V bis +0,999 V in 0,001-V-Schritten (Offset-Modus)
CPU-IO-Analog/Digital-Spannung -0,999 V bis +0,999 V in 0,001-V-Schritten (Offset-Modus)
PCH-Core-Spannung 0,70000 V bis +1,40000 V in 0,01250-V-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen PCHVLX, VTTDDR, Clock Crossing Boot / Reset / Voltage
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 43 Parameter
XMP wird unterstützt
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie C1E, CSTATE (C6/C7), EIST
Turbo-Modus (All Cores, By number of active cores),
erweiterte Lüfterregelung für CPU-Fan und vier optionale Fans, Short Duration Power Limit,
Long Duration Maintained, Long Duration Power Limit, Primary Plane Current Limit
FIVR Switch Frequency Signature, FIVR Switch Frequency Offset
CPU Load-Line Calibration (LvL 1-9)

Für den Start haben wir 4,7 GHz Takt und eine Spannung von 1,250 Volt angelegt. Wir waren nicht überrascht, als das Board kurzerhand mit einem Bluescreen abgestürzt ist. Also hieß es wieder einmal: Spannung anheben! Doch reichten nicht einmal 1,3 Volt für einen stabilen Betrieb aus. Um die Temperaturen nicht noch weiter zu steigern, haben wir den Takt auf 4,6 GHz gesenkt und erneut die passende VCore ausgelotet. Von 1,250 Volt konnten wir bis 1,2 Volt runtergehen.

Bestes Ergebnis mit dem 1.0-Strap: 4,6 GHz bei 1,202 Volt

Zwar wurden die 4,7 GHz nicht erreicht, dennoch können sich die 4,6 GHz bei 1,2 Volt sehen lassen.

Weiterhin werfen wir auch einen Blick auf das RAM-Overclocking. Zu diesem Zweck verwenden wir zwei DIMMs mit jeweils 4 GB an Speicherkapazität des Typs "Corsair XMS3 Dominator Platinum DDR3-2800". Im ersten Test kontrollieren wir die Funktionalität des XMP und im zweiten ohne Verwendung des XMP-Features.

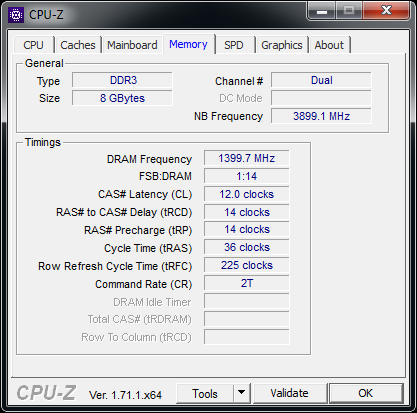

Das Extreme Memory Profil wird korrekt vom System umgesetzt.

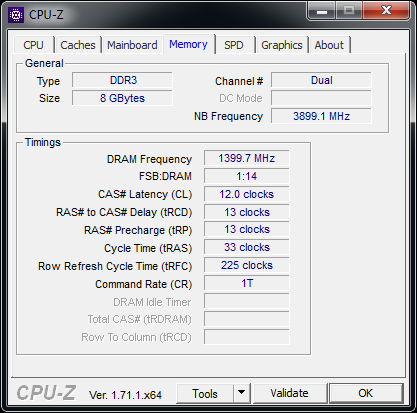

Ohne XMP konnten wir schärfere Latenzen festlegen.

Ohne besondere Schwierigkeiten wurde das Extreme Memory Profile angenommen und das System lief mit diesen Parametern stabil. Anschließend haben wir wieder versucht, manuelle Werte auszuloten, was uns auch geglückt ist. Wir konnten die Latenzen leicht anziehen. Die VDIMM betrug bei beiden Tests 1,65 Volt.

ASUS AI Suite 3

ASUS legt dem Mainboard die bekannte AI Suite bei, mit der sich jede Menge Features von Windows aus einstellen lassen. Die neuen Z97-Modelle haben dabei die dritte Version erhalten, die um weitere Funktionen erweitert wurde. Als großes Beispiel ist hierbei "TurboApp" zu nennen, die ein Teil des 5-Way-Optimization-Features ist und mit der für jede installierte Anwendung bestimmt werden kann, mit welchem CPU-Multiplikator, mit welchem Sound-Schema und mit welcher Netzwerk-Priorität die jeweilige Anwendung behandelt werden soll. Auf diese Weise kann sichergestellt werden, dass nur ausgewählte Programme und/oder Spiele mit erhöhter CPU-Leistung ausgeführt werden sollen.

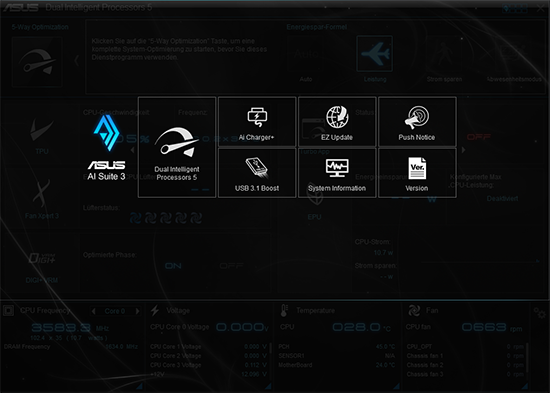

Die ASUS AI Suite 3.

Weiterhin steht es dem Anwender frei, mit der AI Suite 3 auch die vier anderen Punkte zu nutzen. TPU ist für die Taktfrequenzen zuständig, mit dem neuen Fan Xpert 3 können dagegen die Lüfter nach Herzenswunsch feinjustiert werden. Das Digi+-Feature kümmert sich dafür unverändert um die Spannungsversorgung. Um die Effizienz nicht zu vernachlässigen, gibt es den Punkt "EPU", bei dem die vier Betriebsmodi "Auto", "Leistung", Strom sparen" und "Abwesenheitsmodus" konfiguriert werden können. Zu jeder Zeit hat der Anwender am unteren Rand Infos wie CPU- und RAM-Takt, Spannungen, Temperaturen und Lüftergeschwindigkeiten im Auge. Ein Klick auf das rechte Zahnradpärchen öffnet ebenfalls unten die Einstellungsmöglichkeiten zu den einzelnen Kategorien.

Weiterhin hat die ASUS AI Suite in der Version 3 weitere nützliche Funktionen wie den Ai Charger+, mit dem das iPhone, iPad sowie der iPod dank der BC-1.1-Funktion wesentlich schneller aufgeladen werden können. Mit dem EZ Update können dagegen die installierten ASUS-Programme und auch das BIOS aktualisiert werden. Jedes Mal, wenn ASUS eine neuere BIOS-Version veröffentlicht, lassen sich mit dem USB-BIOS-Flashback-Feature die neue Version nach einem individuellen Zeitplan auf einen USB-Datenträger herunterladen. In speziellen Situationen, etwa wenn ein geplanter Neustart des Systems einprogrammiert wurde, kann die AI Suite mit der Push-Notice-Funktion den Anwender je nach Zeiteinstellung an den bevorstehenden Reboot erinnern. Genauso ist es auch mit Ereignissen möglich, wenn Spannungen oder Temperaturen überschritten werden. An drittletzter Stelle hält sich auch der USB-3.1-Boost bereit, damit die angeschlossenen USB-3.0- und USB-3.1-Geräte mit der bestmöglichen Performance angesteuert werden. Dies wird mit dem UASP-Modus (USB Attached SCSI Protocol) ermöglicht. Mit dem Punkt "Systemsteuerung" lassen sich grobe Infos über das System einsehen. Last but not least erhält der Anwender mit dem "Version"-Menüpunkt einen Überblick über die installierten Versionen.

In der folgenden Bildergalerie können alle BIOS- und AI-Suite-3-Screenshots eingesehen werden.
