ASUS Z97-Pro Gamer im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-, USB-3.0- und M.2-Performance

USB-3.0-Performance

In Sachen USB-3.0-Anschlüssen bleibt es beim ASUS Z97-Pro Gamer die Minimalausstattung, sprich sechs Stück, die natürlich direkt an den PCH angebunden sind. Vier der Schnittstellen sind am I/O-Panel anzutreffen, die anderen beiden per internem Header. Wir nutzen weiterhin das USB-3.0-Gehäuse S3510BMU33T von Star Tech für unsere USB-3.0-Tests. Dank interner SATA-6G- und USB-3.0-UASP-Unterstützung (USB Attached SCSI Protocol) erzielen wir somit deutlich bessere Ergebnisse. In Verbindung mit dem neuen USB-3.0-Gehäuse verwenden wir weiterhin die SanDisk Extreme mit 120 GB-Speicherkapazität.

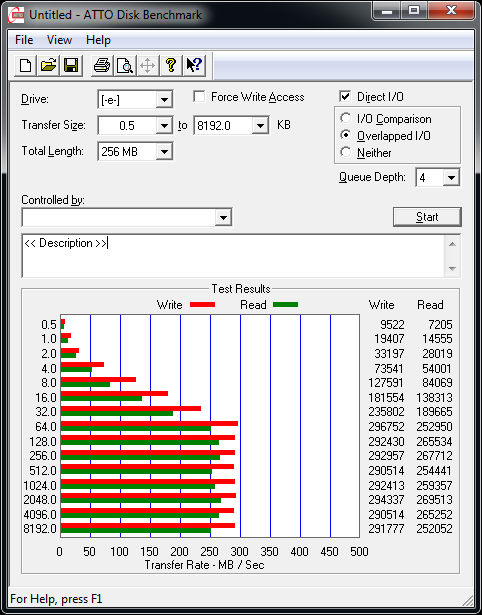

ATTO USB3 small
Die USB-3.0-Performance beim ASUS Z97-Pro Gamer.
(nativ über den Z97-PCH).

Sehr gute USB-3.0-Werte wurden erreicht. Bis zu 296 MB/s im Schreiben und knapp 270 MB/s lesend waren drin.



SATA-6G-Performance

ASUS hat das Z97-Pro Gamer mit vier nativen SATA-6G-Ports ausgestattet. Für den Test verwenden wir ebenfalls die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anklemmen.

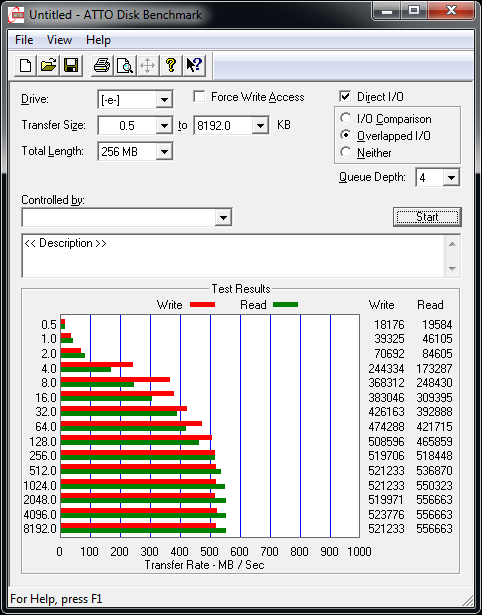

ATTO USB3 small
Die SATA-6G-Performance beim ASUS Z97-Pro Gamer.
(nativ über den Z97-PCH).

Absolut zufriedenstellend ist auch die Leistung an den SATA-Ports ausgefallen. 556 MB/s lesend und 523 MB/s schreibend sagen schließlich schon alles über die Leistungsfähigkeit.



M.2-Performance

Wir testen auch weiterhin die M.2-Leistung. Der Vorteil bei der X99-Plattform ist natürlich, dass der M.2-Steckplatz in den meisten Fällen mit vier PCIe-3.0-Lanes an die CPU angebunden ist, wodurch die theoretische Bandbreite auf 32 GBit/s anwächst. Das Problem an der Sache ist allerdings, dass es bisher noch keine M.2-SSDs gibt, die diese Bandbreite ausreizen können. Dennoch lässt sich mit einigen aktuell am Markt befindlichen M.2-SSDs feststellen, ob zumindest mehr als 10 GBit/s übertragen werden. Für diesen Test setzen wir daher die Samsung SSD XP941 mit 512-GB-Speicherkapazität ein, die auf eine Länge von 8 cm kommt und von Samsung mit 1.170 MB/s lesend und 950 MB/s schreibend spezifiziert wurde. Als Schnittstelle nutzt das Solid State Module den M.2-16-GBit/s-Standard, was vier PCIe-2.0-Lanes entspricht.

Der M.2-Steckplatz auf dem Board ist mit zwei PCIe-2.0-Lanes an den Chipsatz angebunden und kann theoretisch auf 10 GBit/s kommen. Daher ist davon auszugehen, dass der Z97-Chipsatz die Samsung XP941 ausbremsen wird.

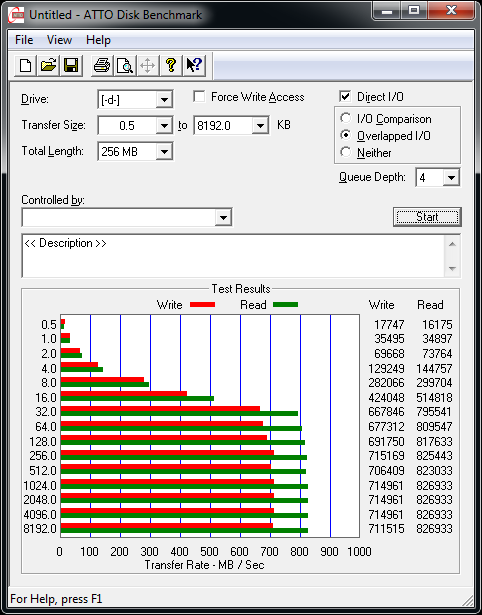

ATTO USB3 small
Die M.2-Performance beim ASUS Z97-Pro Gamer.
(über zwei PCIe-2.0-Lanes vom Z97-Chipsatz).

Über zwei PCIe-2.0-Lanes konnte die Samsung XP941 nicht richtig ausgelastet werden. An dieser Stelle limitiert die 10-GBit/s-Anbindung deutlich. Nichtsdestotrotz wurden recht performante 714 MB/s bei der Schreibdurchsatzrate und fast 827 MB/s im Lesebereich erreicht. Immerhin wird die SATA-6GBit/s-Spezifikation deutlich überboten.
