ASUS Maximus VII Impact im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-, USB-3.0- und M.2-Performance

USB-3.0-Performance

In Sachen USB-3.0-Anschlüssen bleibt es beim Maximus VII Impact bei der Minimalausstattung, sprich sechs Stück, die natürlich direkt an den PCH angebunden sind. Vier der Schnittstellen sind am I/O-Panel anzutreffen, die anderen beiden per internem Header. Wir nutzen weiterhin das USB-3.0-Gehäuse S3510BMU33T von Star Tech für unsere USB-3.0-Tests. Dank interner SATA-6G- und USB-3.0-UASP-Unterstützung (USB Attached SCSI Protocol) erzielen wir somit deutlich bessere Ergebnisse. In Verbindung mit dem neuen USB-3.0-Gehäuse verwenden wir weiterhin die SanDisk Extreme mit 120 GB-Speicherkapazität.

ATTO USB3 small

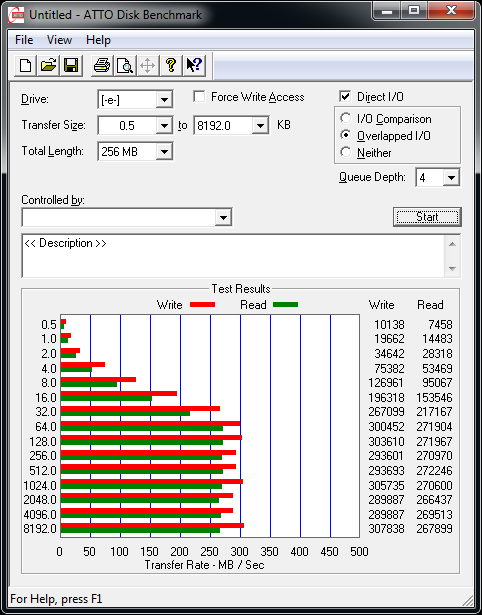

Die USB-3.0-Performance beim ASUS Maximus VII Impact.
(nativ über den Z97-PCH).

Intels Z97-Chipsatz übt wieder ordentlich Druck auf den USB-3.0-Schnittstellen aus. Die Leserate liegt mit 272 MB/s deutlich über der 250-MB/s-Marke. Im Schreiben waren sogar teilweise mehr als 300 MB/s drin. Insgesamt sehr akzeptabel.



SATA-6G-Performance

ASUS hat das Maximus VII Impact mit vier nativen SATA-6G-Ports ausgestattet. Für den Test verwenden wir ebenfalls die SanDisk Extreme 120, die wir natürlich direkt an die SATA-Ports anklemmen.

ATTO USB3 small

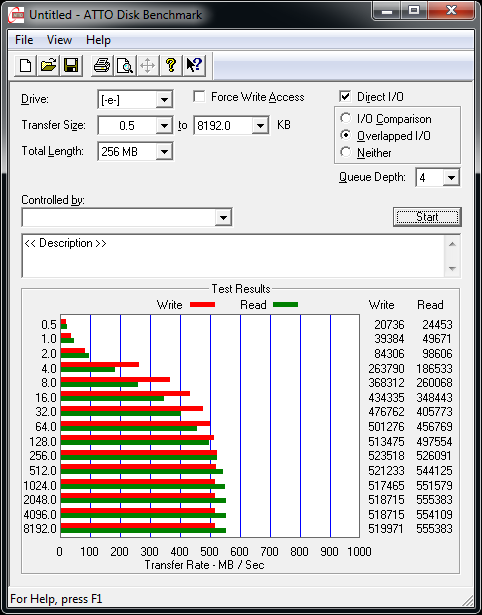

Die SATA-6G-Performance beim ASUS Maximus VII Impact.
(nativ über den Z97-PCH).

Gleiches Spiel auch bei den SATA-Ports. Zum Ende hin werden schreibend 523 MB/s und lesend sogar 555 MB/s erreicht. Diese Werte liegen für den PCH absolut in der Norm.



M.2-Performance

Das Maximus VII Impact ist das einzige Sockel LGA1150-Mainboard von ASUS, das einen M.2-Steckplatz mit 32-GBit/s-Anbindung zur Verfügung stellt. Das Problem an der Sache ist allerdings, dass es bisher noch keine M.2-SSDs gibt, die diese Bandbreite ausreizen können. Dennoch lässt sich mit einigen aktuell am Markt befindlichen M.2-SSDs feststellen, ob zumindest mehr als 10 GBit/s übertragen werden. Für diesen Test setzen wir daher die Samsung SSD XP941 mit 512-GB-Speicherkapazität ein, die auf eine Länge von 8 cm kommt und von Samsung mit 1.170 MB/s lesend und 950 MB/s schreibend spezifiziert wurde. Als Schnittstelle nutzt das Solid State Module den M.2-16-GBit/s-Standard, was vier PCIe-2.0-Lanes entspricht.

Der M.2-Steckplatz auf dem Board ist mit vier PCIe-3.0-Lanes an die Haswell-CPU angebunden und kann theoretisch auf 32 GBit/s kommen. Allerdings ist bei uns der limitierende Faktor ganz klar unsere Samsung-XP941-SSM.

ATTO USB3 small

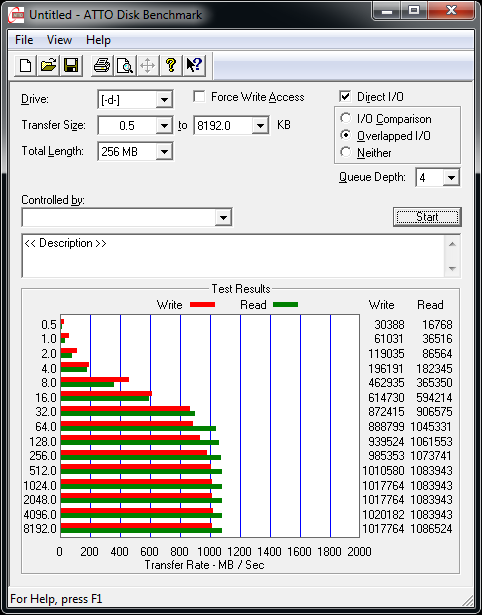

Die M.2-Performance beim ASUS Maximus VII Impact.
(über vier PCIe-3.0-Lanes von der CPU).

Anhand der Werte kann festgestellt werden, dass es keinerlei spürbare Unterschiede zu einem deutlich teureren X99-System gibt. Anders als bei dem Großteil der Sockel-LGA1150-Platinen, werden bei Benutzung des M.2-Slots die 16 Lanes so aufgeteilt, dass der Grafikkarte noch ausreichende acht PCIe-3.0-Lanes zugesprochen werden. Vier weitere Lanes gehen dann an den M.2-Slot, der Rest bleibt ungenutzt.



Social Links

Seitenübersicht

Kommentare (21)

#12
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 23675
@fdsonne

Auf dem Board sind zwecks Aufteilung der von der CPU gestellten PCIe Lanes entsprechend Switches verbaut.

Eine Zuordnung einzelner Lanes durch die CPU gibt es so nicht.

Außerdem ist es der CPU juck ob da PCIe 2.0 oder 3.0 ankommt ... wenn z.B. nur PCIe 2.0 kompatible Switches verbaut wären würde ein etwaiger zweiter PCIe x16 Slot halt mit PCIe 2.0 angebunden werden - den ersten würde das überhaupt nicht tangieren.

Genau so bzw. ähnlich verhält es sich mit einer mPCIe SSD, die nur ein PCIe 2.0 kompatibles Interface besitzt.

Ich hoffe Du ersparst uns jetzt weitere Fragen ob die GPU dann "wirklich wirklich wirklich" mit PCIe 3.0 angebunden ist nachdem der Redakteur das hinreichend klar gestellt hat.
#13
customavatars/avatar40366_1.gif
Registriert seit: 19.05.2006
unterwegs
SuperModerator
Märchenonkel
Jar Jar Bings
Beiträge: 21805
Der CPU darf es garnicht egal sein, welche PCIe-Revision ankommt. Sie ist der PCIe-Root und da PCIe 2.0 einen anderen Takt und eine andere Bit-Kodierung hat als PCIe 3.0 ist die Frage von fdsonne berechtigt.

Zitat
The PCI Express* interface on the processor is a single, 16-lane (x16) port that can
also be configured at narrower widths. The PCI Express* port is being designed to be
compliant with the PCI Express Base Specification, Revision 3.0

Quelle: ]Desktop 4th Gen Intel® Core™ Processor Family: Datasheet, Vol. 2

Da kann nicht die Hälfte mit PCIe 2.0 und die andere Hälfte mit 3.0 fahren, oder?

@IronAge
Die Zuordnung einzelner Lanes durch die CPU gibt es laut Desktop 4th Gen Intel® Core? Processors Datasheet, Vol. 1 eben doch. Der PCIe-Controller kann seine Lanes entsprechend der bestückten Slots aufteilen: 1x16, 2x8 oder 1x8+2x4
Wären PCIe-Switches verbaut, so bekäme die GPU weiterhin 16 Lanes.
#14
customavatars/avatar19026_1.gif
Registriert seit: 05.02.2005
^^ Blägg Forrescht ^^
Admiral
Beiträge: 23675
Mit juck ist selbstverständlich gemeint, dass beides möglich ist ... wäre auch schlimm wenns anders wäre. ;)

Natürlich sind auf dem Board einfache PCIe Switches verbaut zwecks Aufteilung ... von einem Multiplex Chip war nie die Rede.
#15
customavatars/avatar44491_1.gif
Registriert seit: 08.08.2006
Weinböhla (Sachsen)
Moderator
Beiträge: 31938
Zitat IronAge;23031855
Ich hoffe Du ersparst uns jetzt weitere Fragen ob die GPU dann "wirklich wirklich wirklich" mit PCIe 3.0 angebunden ist nachdem der Redakteur das hinreichend klar gestellt hat.


Nur lese ich nach wie vor keine Aussage, das dies auch entsprechend getestet wurde... Ebenso lese ich nichts von wegen, dass da irgendwelche PCIe Switches verbaut wären...

Entgegen der Meisten hier kenne ich eben das Problem, wenn das Board/die CPU eben nicht in der Lage ist, das ganze entsprechend richtig zu händeln. Dann hast du eben halt auf dem PCIe Slot nicht mehr 3.0, wenn da ein zweites Gerät dran klemmt, was nur 2.0 fährt/kann... Und genau darauf zielt die Frage ab.
Mein P8P67 Evo B2 mit dem 2600K macht nämlich genau das... -> so war ich gezwungen meine Raidcontrollerkarte in den Slot zu stecken, der am Chipsatz hängt um wenigstens die vollen 8x/8x 2.0 für die beiden GPUs über zu haben ;)

PS: ich bin mir ziemlich sicher, dass es hier keinen Test gegeben hat ;) Und auch du kannst ohne das Board zu haben da nur raten. Deswegen die Frage, ob FM4E dies explizit mal nachstellen kann und auch eine Aussage bringen kann, wie es sich verhält. Zumal das ja nichtmal die einzige Kombination ist, die denkbar wäre.
Es gibt auch PCIe Controllerkarten, die nur 1.x können -> es wäre ziemlich ungünstig, wenn durch so eine Controllerkarte der M.2 Slot ebenso in den 1.x Mode gezwungen werden würde...

Zitat pajaa;23034011
Da kann nicht die Hälfte mit PCIe 2.0 und die andere Hälfte mit 3.0 fahren, oder?


Genau das wäre die Frage...

Zitat IronAge;23034689
Natürlich sind auf dem Board einfache PCIe Switches verbaut zwecks Aufteilung ... von einem Multiplex Chip war nie die Rede.


Ja und das steht genau wo? Nimms mir nicht übel, aber ich denke die Masse der Leute informiert sich über die Boards eben in Reviews. Und wenn da keine Aussagen getroffen werden, wie es sich verhält, dann bringt uns das nicht sonderlich weiter.

Spätestens seit dem X99 mit der teils grausigen PCIe Aufteilung/Anbindung bin ich da äußerst skeptisch, was sowas angeht...
#16
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13145
Zitat pajaa;23034011
Da kann nicht die Hälfte mit PCIe 2.0 und die andere Hälfte mit 3.0 fahren, oder?


Zitat fdsonne;23035085
Genau das wäre die Frage...


Die Frage ist in diesem Fall eigentlich irrelevant, da bei belegtem M.2-Slot die Grafikkarte mit nur acht PCIe-3.0-Lanes versorgt wird. Der M.2-Slot selbst mit vier Lanes. Die Frage ist viel eher, ob die restlichen vier Lanes einfach ungenutzt bleiben und die Mini-PCIe-Karte vom Z97-PCH versorgt wird (sprich PCIe 2.0), was ich eher einschätze oder aber, ob die Mini-PCIe-Karte auch von PCIe-3.0-Lanes mit versorgt wird. Das könnte ich jedoch in Erfahrung bringen.
#17
customavatars/avatar40366_1.gif
Registriert seit: 19.05.2006
unterwegs
SuperModerator
Märchenonkel
Jar Jar Bings
Beiträge: 21805
Zitat FM4E;23035652
Die Frage ist in diesem Fall eigentlich irrelevant, da bei belegtem M.2-Slot die Grafikkarte mit nur acht PCIe-3.0-Lanes versorgt wird.


Genau das ist doch die Frage. Dahinter steckt die Annahme, daß der PCIe-Controller der CPU 2 PCIe-Revisionen zur gleichen Zeit betreiben kann. Intels Datenblatt spricht aber von einem einzigen x16-Controller und da ist es meinem Verständnis nach nicht möglich, 2 Taktraten und 2 Bitkodierungen gleichzeitig zu nutzen.
Nun ist die Frage, ob das Auslesetool richtig arbeitet oder nicht.

@FM4E
Kannst du einen PCIe-Benchmark mit aus- und eingebauter M.2-SSD machen?
Free Download latest version of PCIe Speed Test - GetNow
Danke!
#18
customavatars/avatar90725_1.gif
Registriert seit: 01.05.2008
Willich
Bootsmann
Beiträge: 681
Was schätzt ihr denn welchen Performanceverlust man erwarten könnte, wenn die Grafikkarte, keine 16, sondern nur noch 8 Lanes zur Verfügung hat ?
#19
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28780
Hängt von der Grafikkarte selbst ab. Bei kleineren Modellen +/- 0, bei Spitzenmodellen im niedrigen einstelligen Prozentbereich (dazu gibt es mehr als genug Tests im WWW).
#20
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13145
Zitat pajaa;23035712
@FM4E
Kannst du einen PCIe-Benchmark mit aus- und eingebauter M.2-SSD machen?
Free Download latest version of PCIe Speed Test - GetNow
Danke!


Wenn das Programm mal funktionieren würde.
#21
Registriert seit: 03.11.2012

Matrose
Beiträge: 2
Moin, können sie mir sagen ob bei diesem Mainboard der M.2 anschluss auch als Bootlaufwerk genutzt werden kann. gruss
