MSI Z97I GAMING AC im Test

DruckenE-Mail
Erstellt am: von

Seite 7: Fazit

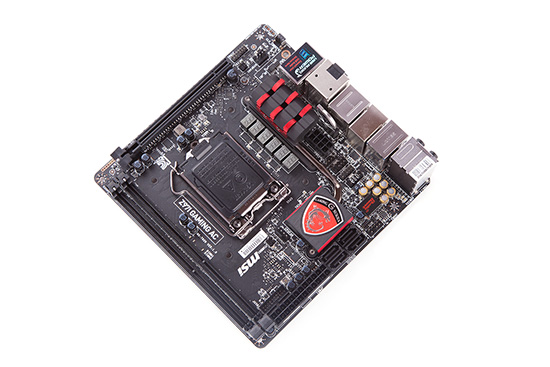

Wie schon einst beim MSI Z87I GAMING AC, kann auch für das Z97I GAMING AC eine Empfehlung ausgesprochen werden, wenn ein kleines Gaming-System auf Mini-ITX-Basis gebaut werden soll. Ganz klar muss allerdings auch erwähnt werden, dass der Unterschied zum Vorgänger nicht groß ausfällt. Zwar hätte MSI den neuen M.2-Slot theoretisch auf der PCB-Rückseite unterbringen können, doch der ist bei einem Mini-ITX-Board kein Muss. Ebenso ist es auch verständlich, dass keine SATAe-Schnittstelle vorhanden ist. Stattdessen wurde die Anzahl der SATA-6G-Ports von fünf auf vier geändert, dafür allerdings befinden sich am I/O-Panel nun zwei eSATA-6G-Buchsen. Gänzlich unverändert bleiben die sechs Spulen, die auch absolut ausreichen, selbst dann, wenn die K-CPU ordentlich übertaktet werden soll. Dafür wurden von MSI jede Menge Overclocking-Features ins UEFI implementiert, wie man es bereits von den größeren Modellen gewohnt ist. Und selbst das Intel Extreme Tuning Utility befindet sich auf dem mitgelieferten Datenträger.

Aufgrund des Platzmangels passt natürlich nur ein PCIe-x16-Slot der dritten Generation auf das PCB, in dem eine potente Grafikkarte eingesetzt werden kann. Dagegen kann der Speicher auf maximal 16 GB, verteilt auf zwei DIMM-Slots, ausgebaut werden. Wer möchte, kann dort selbst DDR3-3200-Module einsetzen. Generell verzichtet das taiwanische Unternehmen auf gesonderte Zusatzchips, sodass es nun sechs nativen USB-3.0- und vier USB-2.0-Schnittstellen sind. Im Bereich der Netzwerkanbindung genießt der Erwerber dieses Modells auch weiterhin den vollen Umfang, denn er kann sich aussuchen, ob das System über das mitgelieferte WLAN/Bluetooth-Modul (inkl. WLAN 802.11ac-Unterstützung) oder doch kabelgebunden über den Killer-Netzwerkchip ins Netzwerk integriert wird.


MSI lässt den Anwender auch in Sachen Sound nicht im Stich, der zum Audio Boost-2-Feature gehörende und weit verbreitete Realtek ALC1150 sowie ein 600 Ohm starker Kopfhörerverstärker samt Nichicon-Kondensatoren und der Creative-Sound-Blaster-Cinema-2-Softwarelösung helfen dabei. Dabei stehen sowohl sechs vergoldete, analoge Audio-Anschlüsse als auch ein Toslink-Ausgang bereit. Und auch, wenn großen Wert auf USB-Kopfhörer/Headsets gelegt wird, werden sie dank des "USB Audio Power"-Features stabil mit fünf Volt betrieben.

Wieder einmal hinterließ auch MSIs UEFI-BIOS einen guten Eindruck. Die Oberfläche wurde natürlich 1:1 von den anderen Gaming-Modellen übernommen, arbeitete jedoch auch auf dem kleinen Gamingbrett absolut zuverlässig. Bei der Leistungsaufnahme kann das kleine Board definitiv punkten, wo es sich in allen drei Situationen sehr effizient gezeigt hat.

Der größte Kritikpunkt von unserer Seite stellt die schlechte Position des CPU-Sockels dar, die wir schon beim Vorgängermodell angekreidet haben. Gerade, wenn mit dem Z97I GAMING AC auch die CPU übertaktet werden soll, wird es mit der CPU-Kühler-Auswahl sehr schwer. Große Luftkühler überdecken entweder die DIMM-Slots oder den PCIe-3.0-x16-Steckplatz. So lautet die effektivste Lösung, in Richtung Wasserkühlung zu schauen, auch wenn hierbei eine deutlich günstigere All-in-One-Wasserkühlung reicht, wie unser NZXT KRAKEN X40. Ein Board, das nicht ganz alltäglich ist, besitzt entsprechend auch einen etwas gehobenen Preispunkt von etwa 143 Euro. Für die Summe bekommt man auch schon ein etwas besser ausgestattetes Full-ATX-Mainboard. Wer dennoch strikt auf das Mini-ITX-Format setzt, kann mit dem MSI Z97I GAMING nicht viel falsch machen. Wichtig ist jedoch, dass zuvor die CPU-Kühler-Kompatibilität geklärt wurde, damit es zu keinen bösen Überraschungen kommt.

Positive Eigenschaften des MSI Z97I GAMING AC:

  • sehr gute Leistungsfähigkeit mit einer guten CPU-Spannungsversorgung und zahlreichen Overclocking-Funktionen
  • gute Ausstattung, u.a. sechs USB-3.0-Schnittstellen, vier SATA-6G-Buchsen und zwei eSATA-6G-Anschlüsse
  • PCI-Express-3.0-Unterstützung an einem PEG-Slot
  • sehr gute Gesamtperformance, sehr gute Stabilität und hervorragende Effizienz
  • Audio Boost 2
  • WLAN 802.11ac

Negative Eigenschaften des MSI Z97I GAMING AC:

  • mögliche CPU-Kühler-Inkompatibilitäten
  • hoher Preis

Bis auf die beiden Negativpunkte hat MSI erneut ein leistungsstarkes Produkt auf den Markt gebracht, das in vielerlei Hinsicht überzeugen kann. Sei es von der sehr guten Grundperformance, der erstklassigen Effizienz oder der umfangreichen Ausstattung her. Mit dieser Mini-ITX-Platine ist der Anwender für jede Online-Schlacht gerüstet.

Alternativen? Die Auswahl an Mini-ITX-Platinen mit Intels Z97-Chipsatz ist eher beschränkt. Jedoch sollte sich einmal das ASRock Z97E-ITX/ac näher angeschaut werden, das für einen günstigeren Preis selbst eine SATAe-Schnittstelle und einen M.2-Slot im Gepäck hat.



Persönliche Meinung

Insgesamt hat mir das MSI Z97I GAMING AC gefallen, allerdings wünsche ich mir von MSI, dass sie bei ihren nächsten Modellen mit den Intel-100-Series-Chipsätzen das Layout etwas optimieren, sodass selbst große Luftkühler montiert werden können, ohne, dass andere Steckplätze oder Anschlüsse unbrauchbar werden. Abgesehen vom etwas schlechteren Preis-/Leistungsverhältnis gegenüber ATX-Boards und der unpassenden Sockel-Platzierung ist auch das Nachfolgermodell ein guter Wurf geworden. (Marcel Niederste-Berg)



Social Links

Seitenübersicht

Kommentare (9)

#1
customavatars/avatar10806_1.gif
Registriert seit: 11.05.2004
Nürnberg
Moderator
Freund der "Zone"
Beiträge: 5835
Layout Fail... setzen 6

Warum ist bei diesen Boards zu 90% immer so wenig Platz zum PCI-E Slot?
#2
customavatars/avatar83163_1.gif
Registriert seit: 22.01.2008
NRW
Leutnant zur See
Beiträge: 1266
lol
#3
Registriert seit: 25.08.2004
AT - NÖ
Oberbootsmann
Beiträge: 832
Zitat Kiy;22474564
Layout Fail... setzen 6

Warum ist bei diesen Boards zu 90% immer so wenig Platz zum PCI-E Slot?


Und warum werden genau diese Boards hier getestet und nicht die 10% mit dem guten Layout
#4
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28761
Hatte mit dem Vorgänger keine Probleme durch das Layout, aber hey... und wer eine AIO-Waku verwendet, versteht das Problem sowieso nicht.
#5
customavatars/avatar10806_1.gif
Registriert seit: 11.05.2004
Nürnberg
Moderator
Freund der "Zone"
Beiträge: 5835
Ich hab mit meinem ITX System ganz schön Platzprobleme um den Sockel herum,

AiO-Walü spielt für mich keine rolle für den 24/7 Betrieb desweitern möchte ich meinen CPU-Kühler vernünftig ausrichten können.

Solche Layout sind in meinen Augen einfach nicht zu Ende gedacht, Hauptsache "Gamer-1337-MegaSniper" und schön farbig... Aber vll liegt es auch dran dass die meisten User den Boxedkühler verwenden und somit keine Platzprobleme bekommen. So ein Produkt wird beworben und explizit für Enthusiasten vertrieben - wer sonst baut sich sonst eine Potentes MiniITX System und genau dann fallen halt solche Schnitzer massiv auf.
#6
customavatars/avatar29341_1.gif
Registriert seit: 03.11.2005
Jena
Overclocking addicted
Beiträge: 6345
Gab leider noch kein MSI Mini-ITX Board wo das nicht so war. Kann das auch nicht nachvollziehen.. sowas fällt jedem auf den ersten Blick auf, nur den Entwicklern nicht? Chipsatz ab zwischen PCIe und CPU und vorwärts.

Achja, kein M.2 auf nem Highend Gaming Board finde ich auch schwach.
#7
Registriert seit: 20.02.2014

Hauptgefreiter
Beiträge: 153
Gut, das Layout finde ich grenzwertig.
Was mir allerdings super gut gefällt sind die Anschlüsse.
Versucht mal bitte bei einem ATX Board für den Preis TosLink, 2*HDMI+DP(leider kein DVI) zu finden und gleichzeitig kein VGA, was USBs den Platz wegnimmt.
Von daher gefällt mir das eigentlich schon ganz gut...
#8
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28761
Zitat Kiy;22475776
Solche Layout sind in meinen Augen einfach nicht zu Ende gedacht...

Wie ich eigentlich schon seit 10 Jahren zu diesem Thema predige: Gerade bei einem ITX Modell können die Hersteller es nicht jedem Recht machen. Aber es gibt ja auch Modelle mit dem von dir geforderten Layout, also werden irgendwie ja doch die meisten Geschmäcker bedient. Abgesehen davon sollte z.B. ein Thermalright True Spirit 120i problemlos auf das MSI Z97I Gaming AC passen, in v-h Ausrichtung.

@kabauterman: Im Punkt M.2 stimme ich dir zu. Der fehlt dem Board irgendwie, auch um sich überhaupt technisch vom Vorgänger abzuheben.
#9
customavatars/avatar31443_1.gif
Registriert seit: 15.12.2005
Hamburg
Admiral
Beiträge: 8851
@Redakteure:

Könntet ihr bei euren Reviews bei den Stromverbrauchsmessungen mit angeben, welchen Package C-State ihr im Idle erreicht?
Das kann nämlich bis zu 7W Verbrauchs-Unterschied ausmachen (zwischen Package C2 und C6).

Vielen Dank! :)
