ECS Z97-MACHINE im Test

DruckenE-Mail
Erstellt am: von

Seite 7: SATA-6G-Performance und USB-3.0-Performance

USB-3.0-Performance

In Sachen USB-3.0-Anschlüsse bleibt es beim Z97-MACHINE bei der Minimalausstattung, sprich sechs Stück, die natürlich direkt an den PCH angebunden sind. Vier der Schnittstellen sind am I/O-Panel anzutreffen, die anderen beiden per internem Header. Wir nutzen weiterhin das USB-3.0-Gehäuse S3510BMU33T von Star Tech für unsere USB-3.0-Tests. Dank interner SATA-6G- und USB-3.0-UASP-Unterstützung (USB Attached SCSI Protocol) erzielen wir somit deutlich bessere Ergebnisse. In Verbindung mit dem neuen USB-3.0-Gehäuse verwenden wir weiterhin die SanDisk Extreme mit 120 GB-Speicherkapazität.

ATTO USB3 small

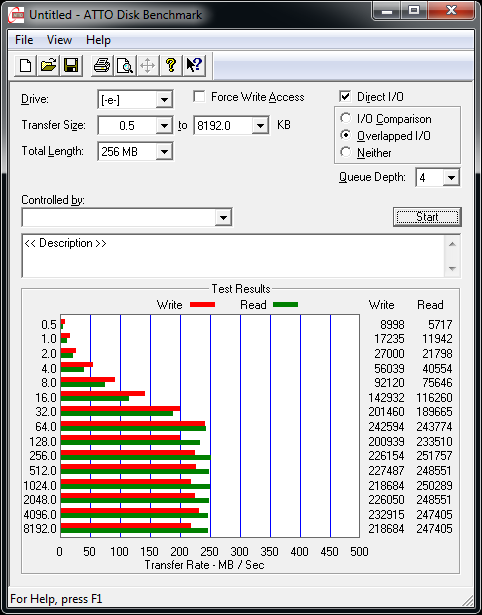

Die USB-3.0-Performance beim ECS Z97-MACHINE
(nativ über den Z97-PCH).

Beim USB-3.0-Test haben wir uns bessere Werte erhofft. Die Leserate wurde auf maximal 251 MB/s gepresst, schreibend waren nicht mehr als 232 MB/s drin. Vergleichen wir diese Werte mit den anderen Boards, so müssten im Lesen und im Schreiben etwa 50 MB/s mehr drin sein.



SATA-6G-Performance

ECS hat sich dazu entschlossen, es bei vier nativen SATA-6G-Anschlüssen zu belassen, damit der M.2-Slot noch nativ angebunden werden kann. Für diesen Test klemmen wir die SanDisk Extreme 120 direkt an die SATA-Ports an.

ATTO USB3 small

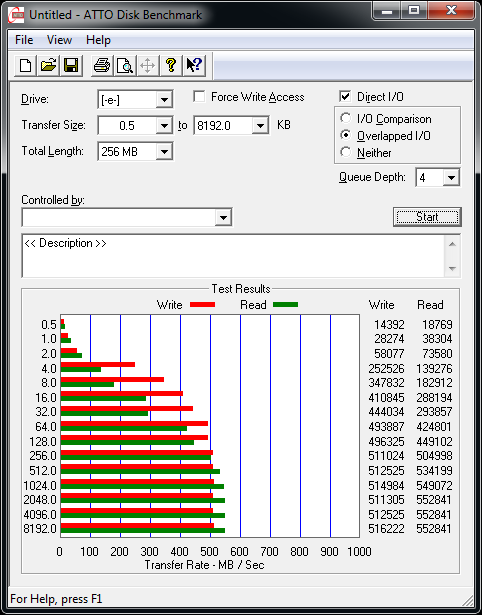

Die SATA-6G-Performance beim ECS Z97-MACHINE
(nativ über den Z97-PCH).

Wesentlich besser fällt glücklicherweise die SATA-6G-Leistung aus. Hierbei kletterte die Schreibdurchsatzrate auf 516 MB/s. Mit 552 MB/s lag die Leserate noch ein gutes Stück dadrüber. Über diese Werte gibt es keinen Grund für Kritik.



Social Links

Seitenübersicht

Kommentare (18)

#9
Registriert seit: 05.07.2010

Admiral
Beiträge: 12093
Zitat
Bei zwei Karten von NVIDIA oder AMD verbaut, erhält jede GPU noch acht Lanes, was im Notfall auch ausreicht.
Wie kommt ihr denn auf den Mist? Die Leistungsverluste bei PCIe 3.0 x8 statt PCIe 3.0 x16 Anbindung sind minimal, oft kaum messbar und wenn, dann meist im unteren einstelligen Bereich. Von zur Not ausreichend würde ich als bei einer x8 Anbindung nicht wirklich sprechen, da hätte ich gerne eine Begründung, warum das vom Tester so gesehen wird.

Schrott finde ich aber, dass ECS nur 4 SATA Ports anbietet, denn erstens ist eine M.2 Karte mit SATA Anbindung sowieso irgendwie witzlos, weil nicht schneller als eine 2.5" SATA SSD und dann kann sie nur einen SATA Port nutzen, weshalb es schon Blödsinn ist, dort überhaupt zwei Port an den M.2 Slot zu führen und mir ist auch keine Entwicklung eines Controller bekannt, der je zwei SATA Port bekommen wird. Das wäre auch Blödsinn, da man die ja nicht zusammenschalten kann, wie es bei PCIe geht. Deshalb wird PCIe auch das Rennen machen und man verliert diese beiden SATA Ports vom Chipsatz, wenn sie nur am M.2 Port hängen. Aber den meisten reichen ja 4 SATA 6Gb/s Ports sicher aus und das Boards zielt wohl eher an Energiesparer, denn fast so ganz ohne Zusatzcontroller kommt es halt auch sparsam rüber.

Zitat
Mit den beiden mechanischen PCI-Express-Slots der dritten Generation können selbst zwei NVIDIA- oder AMD-Grafikkarten installiert werden. Alternativ halten sich jedoch drei PCIe-2.0-x1-Slots für ihren Einsatz bereit.
Wieso alternativ? Da hätte ich doch "zusätzlich" statt "alternativ" geschrieben, denn man wird auf dem Board ja wohl kaum Grakas in PCIe 2.0 x1 Slots betrieben wollen.

Zitat
Darüber hinaus gilt, dass selbst die älteren Z87-Mainboards einen Blick Wert sind, wenn auf den M.2-Slot und die SATAe-Schnittstelle verzichtet werden kann.
Naja, selbst beim getesteten ECS muss man ja auch eine SATA Express Schnittstelle verzichten, so dass die Z87er Boards dann schon eine Alternative zu dem Board sind, wenn man nur auch M.2 verzichten kann.
#10
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28788
Zitat Scour;22453677
Was sind denn die Randgruppen-Boards? Die teuersten oder billigsten?

Ich meinte Modelle, die nur in geringen Stückzahlen verkauft werden (und womöglich wenig wirtschaftlich sind/waren). Ich hatte stichprobenartig einige solche Modelle der erwähnten Hersteller aus 2012 geprüft und die letzten Updates waren jeweils aus 2013, während Mainstream-Modelle sogar noch mehrere Updates in 2014 erhalten haben.
#11
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13146
Zitat Holt;22455271
Wie kommt ihr denn auf den Mist? Die Leistungsverluste bei PCIe 3.0 x8 statt PCIe 3.0 x16 Anbindung sind minimal, oft kaum messbar und wenn, dann meist im unteren einstelligen Bereich. Von zur Not ausreichend würde ich als bei einer x8 Anbindung nicht wirklich sprechen...


Es ist durchaus klar, dass die Bandbreite mit 2x8 Gen3-Lanes noch völlig ausreicht. Aber so dramatisch, wie du es nun angenommen hast, war es definitiv nicht gemeint. 2x 16 Lanes stellen ohne wenn und aber das Optimum dar. Daher sprechen wir bei 2x8 Lanes von einer Halbierung der Bandbreite. Dass sich die aktuellen Grafikkarten deswegen kaum gestört fühlen, beweisen ja die unzähligen Benchmarks. Ich habe den Teil des Satzes dennoch mal ausgebessert. ;)

Zitat
Naja, selbst beim getesteten ECS muss man ja auch eine SATA Express Schnittstelle verzichten, so dass die Z87er Boards dann schon eine Alternative zu dem Board sind, wenn man nur auch M.2 verzichten kann.


Da hast du jetzt aber die Goldwaage ausgepackt. ;)
#12
Registriert seit: 10.12.2006

Oberbootsmann
Beiträge: 912
Oh Mann, muß Holt jeden Topic verhunzen? Such dir endlich mal ein bißchen Real Life
#13
customavatars/avatar202850_1.gif
Registriert seit: 06.02.2014
Im sonnigen Süden
Admiral
Beiträge: 9484
Zitat Scour;22457508
Oh Mann, muß Holt jeden Topic verhunzen? Such dir endlich mal ein bißchen Real Life


Was hat das mit Verhunzen zutun? o.O
Dieses Forum ist zum komentieren da. Was sonst zollte man hier zu diesem Artikel schreiben?
#14
Registriert seit: 10.12.2006

Oberbootsmann
Beiträge: 912
Er hat eben eine krankhafte Art an sich und kein Real Life

Anscheinend hat er ne Autosuche drin damit er kein Thema in dem irgendwo einer das Wort "SSD" vorkommt verpaßt. Ansonsten würde er nie in Mainboardthreads schreiben
#15
Registriert seit: 19.09.2008

Flottillenadmiral
Beiträge: 4660
Der Kommentar von Holt mag ein bisschen kleinlich sein, aber er sagt nichts Falsches.
In einem Forum steht es jeden frei, sich wie auch immer zu jedem Thema auch immer zu äußern.

Dein Gebashe gegen Holt ist weder auf das Thema bezogen noch sinnvoll für das Forum.
Du solltest Dich deshalb an Deine eigene Nase fasssen und die Finger stillhalten, Scour.
#16
Registriert seit: 10.12.2006

Oberbootsmann
Beiträge: 912
Kann ich eben nicht wenn er jeden Thread mit seinem Paste&Copy + Endloszitaten vollmüllt. Ist mir einfach zu fanatisch

Schließlich gehts hier um Mainboards, zu denen er überhaupt nichts sagen kann. Aber wehe es fällt in einem Topic "SSD"
#17
customavatars/avatar24070_1.gif
Registriert seit: 20.06.2005
Berlin
Hauptgefreiter
Beiträge: 218
ECS war dafür bekannt für günstige Mobos preislich Asrock.

dann waren sie verschwunden jetzt wieder da sogar die Hersteller Seite ist in Deutsch erkennt man an Version 1.0 alles noch frisch nur hat kein Shop ECS im Programm Biostar ist mehr vertreten.

Händler bekommen Rabatte es gab ne Zeit waren MSI boards Mangelware nur Asus Gigabyte Asrock

Großer Player ist mindfactroy
#18
customavatars/avatar31443_1.gif
Registriert seit: 15.12.2005
Hamburg
Admiral
Beiträge: 8861
Auch hier @Redakteure/Tester

Könntet ihr bei euren Reviews bei den Stromverbrauchsmessungen mit angeben, welchen Package C-State ihr im Idle erreicht?
Das kann nämlich bis zu 7W Verbrauchs-Unterschied ausmachen (zwischen Package C2 und C6).

Vielen Dank! :)
