Test: ASRock Z87E-ITX - mit großem Sparpotenzial?

DruckenE-Mail
Erstellt am: von

Seite 7: Fazit

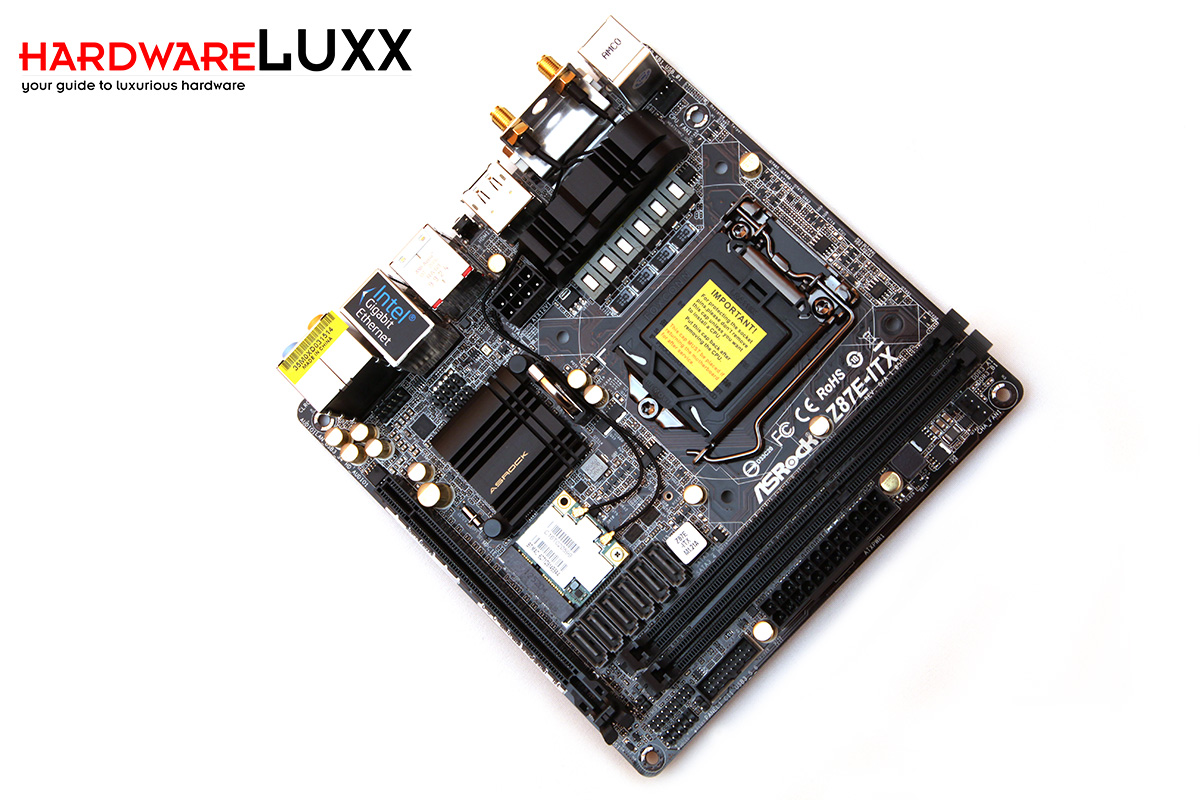

Das ASRock Z87E-ITX hat Stärken, aber auch Schwächen gezeigt. Besonders positiv zu bewerten ist die hervorragende Effizienz, was auch teilweise am Mini-ITX-Format liegt. Sowohl im Idle als auch unter Lastsituationen zeigte sich der Zwerg als sparsamer Vertreter. Das ist zum Teil seiner Ausstattung geschuldet, die aufgrund des geringen Platzes moderat ausfällt. Für den Einsatzzweck des Boards ist die Effizienz aber sehr wichtig, denn viele User werden es nicht nur in einem Mini-Gaming-System einsetzen wollen, sondern auch im stromsparenden HTPC- oder Office-Bereich.

Der Arbeitsspeicher kann mit den beiden DIMM-Slots auf bis zu 16 GB ausgebaut werden. Auch lässt sich eine dedizierte Grafikkarte in den PCIe-3.0-x16-Slot einsetzen, sodass man das kleine Mainboard auch als Gaming-Untersatz verwenden kann. Storage-Laufwerke und optische Laufwerke können an den sechs SATA-6G-Anschlüssen Platz nehmen. Auf dem I/O-Panel hat ASRock darüber hinaus einen eSATA-6G-Port untergebracht, der sich die Anbindung mit der fünften SATA-Buchse teilt.

Und ja, auch Overclocking ist durchaus möglich. In unserem Overclocking-Test jedoch zeigte sich der kleine Vertreter wenig empfänglich für erhöhte Taktfrequenzen, obwohl unser CPU-Sample durchaus noch Luft nach oben hatte. Die restliche Ausstattung ist hingegen sehr gelungen. Soundtechnisch gibt es den Realtek ALC1150 inkl. Kopfhörerverstärker (max. 600 Ohm), währenddessen die Netzwerkanbindung entweder über den Gigabit-LAN-Port oder WLAN erfolgt. Bei letzterem ist selbst der neue ac-Standard nutzbar, wodurch sich die Netto-Durchsatzrate bei 867 MBit/s bewegt. Mit dabei ist Bluetooth in der Revision 4.0. Das WLAN-Modul (Mini-PCIe) lässt sich auf Wunsch auch entfernen. Der Vorteil dieses Slots: Er ist ein Multitalent und unterstützt auch mSATA-SSDs.


Auch wenn keine weiteren Erweitertungsslots vorhanden sein können, lässt sich das System dennoch sinnvoll mithilfe der sechs USB-3.0- und sechs USB-2.0-Schnittstellen erweitern. Die iGPU kann auch mit ins Spiel gebracht werden. Dafür sind jeweils ein DVI-, DisplayPort- und ein HDMI-Ausgang nutzbar. Der alte VGA-Ausgang lässt sich mit dem Adapter realisieren, der mitgeliefert wird. Das UEFI-BIOS kommt in bekanntem Design und etablierter Struktur auf den Monitor und verkauft sich überzeugend, was auch für die Stabilität gilt. Die Steuerung erfolgt komfortabel per Maus und Tastatur.

Das kleine Multimediapaket ist für einen Preis von etwa 156 Euro zu haben. Den Preis finden wir etwas zu hoch, auch wenn es viel zu bieten hat, technisch auf der Höhe ist und auch in der Verarbeitung tadellos ist. Wem die hohe Effizienz jedoch gut gefällt und nicht auf Taktrekorde aus ist, kann mit dem ASRock Z87E-ITX durchaus glücklich werden und zugreifen.

Positive Eigenschaften des ASRock Z87E-ITX:

  • gute Leistungsfähigkeit mit einer ausreichenden CPU-Spannungsversorgung und vielen Overclocking-Funktionen
  • gute Ausstattung, u.a. sechs USB-3.0-Anschlüsse und sechs SATA-6G-Schnittstellen
  • PCI-Express-3.0-Unterstützung an einem PEG-Slot
  • gute Gesamtperformance, gute Stabilität und exzellente Effizienz
  • WLAN mit neuem ac-Standard

Negative Eigenschaften des ASRock Z87E-ITX:

  • nur eingeschränktes Overclocking möglich
  • zu hoher Preis

Unser Fazit: Das ASRock Z87E-ITX, das mit einer guten Ausstattung aufwartet, ist für kleine Gaming-Systeme, Office- oder Multimedia-PCs hervorragend geeignet. Nur Overclocking-Taktrekorde darf man nicht erwarten.



Social Links

Seitenübersicht

Kommentare (16)

#7
customavatars/avatar2212_1.gif
Registriert seit: 02.07.2002
Bonn
Kapitänleutnant
Beiträge: 1862
Unter Overclocking ein kleiner Fehler:
Zitat

Insgesamt haben wir eine unangenehme Überraschung erfahren müssen, denn es war kein stabiler Betrieb bei mir als 4,4 GHz möglich.



Guter Test. Das Board ist zu teuer. Die anderen Boards scheinen mehr Strom zu verbrauchen, aber es gibt auch abgespekte Boards mit weniger als 38 Watt IDLE Verbrauch. Der Vorteil ist letztlich nur das ITX Format... quasi Qualität auf Kosten der Größe.[COLOR="red"]
#8
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13145
Zitat Low;20897214
Unter Overclocking ein kleiner Fehler:


Danke, ist korrigiert.
#9
customavatars/avatar110772_1.gif
Registriert seit: 19.03.2009
Siegburg
Hauptgefreiter
Beiträge: 200
Erste Seite des Tests: "schwarzes PCB-Desing". Wohl ein kleiner Buchstabendreher ;-)
#10
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13145
Ist ebenfalls berichtigt. :)
#11
customavatars/avatar132552_1.gif
Registriert seit: 03.04.2010

Oberleutnant zur See
Beiträge: 1413
Für meinen Car PC sehr interessant, da ALC1150 und viele USB Anschlüsse vorhanden bzw. möglich sind. Ich wollte eigentlich dieses Jahr nicht schon wieder aufrüsten, aber das Ding ist eigentlich perfekt. Viel besser als das was ich im Moment habe.

Schöner Test, aber eine Frage habe ich dann doch noch:
Ihr habt zwar die Bootzeiten getestet, aber nicht dazu geschrieben ob auch Intel Rapid Start vorhanden ist (Asrock Fast Boot genannt, glaube ich) und wie sich da die Bootzeiten ändern. Oder sind die Zeiten mit Fast Boot? Kann ich mir nicht vorstellen, da die doch sonst eher so um die 3 Sekunden wären?
#12
customavatars/avatar55960_1.gif
Registriert seit: 15.01.2007
Niedersachsen
Redakteur
Serial-Killer
Beiträge: 13145
Die ermittelten Bootzeiten entsprechen ohne dem Fast Boot-Feature von ASRock. Um einen fairen Vergleich zu ziehen, beschränken wir uns allein auf die normale Bootzeit mit den Standardsettings vom BIOS.
#13
customavatars/avatar27453_1.gif
Registriert seit: 17.09.2005
Osnabrück & Haselünne
Hauptgefreiter
Beiträge: 233
Hi,

ich hab dieses Board nun auch 2 Wochen im Einsatz.
Für mich hat bei diesem Rechnerkauf aufgrund einer großzügigen Steuerrückzahlung Geld absolut keine Rolle gespielt ;)
Da habe ich es wie Mercedes gehalten: "Das beste oder nichts" ;) - Und so bin ich, so erstaunlich es klingt, tatsächlich bei Asrock gelandet.

Nach langer Recherche bin ich auf das Asrock Board gestoßen, was in meinen Augen das absolut beste ITX-Board auf dem Markt ist (oder war, ist ja schon 2 Wochen her ;) ).
Der niedrige Stromverbauch ist der Hammer und die Leistungsdaten überzeugen.

Meine Konfig: Asrock Z87E-ITX, Core i7-4770k @ Thermalright Macho, MSI GTX780 TwinFrozr OC, 16GB Corsair Dominator Platinum, BeQuiet StraightPower E9 580W CM, Samsung 256GB PRO SSD, WD RED 3TB, Pioneer Bluray Brenner BDR208-EBK.
Da ich ein möglichst lautloses System haben wollte, habe ich statt der EVGA GTX780 ACX die MSI-Karte gewählt, die laut pcgh deutlich leiser im idle sein soll (besseres Lüftermanagement.)

Nun habe ich nen Highend-Rechner der im Leerlauf/Office-betrieb gerademal notebooktypische 40-50W aus der Steckdose zieht, trotz ausschließlicher Verwendung von Highend-Komponenten.

Was das Boardlayout angeht: Ich musste die Kühlrippen vom Macho lüfterseitig etwa 3mm kürzen, damit der Macho-Lüfter nicht gegen den recht hohen Dominator-RAM stößt. Also die RAM Slots hätten ein bißchen mehr Abstand zum Sockel gebrauchen können.
Alles passt gut ins Bitfenix Profigy und bleibt angenehm kühl...


[EDIT] Achja, ein großes Problem habe ich aber festgestellt: Wenn ich dort ein IPAD 1 dranhänge dann wechselt das IPAD sekündlich von "Lädt" zu "Lädt nicht" und wieder zu "Lädt". Also irgendwas haut da noch nicht hin, hatte aber noch keine Zeit mich weiter damit zu beschäftigen. Vielleicht kann das ja jemand bestätigen oder hat sogar ne Lösung dafür ?
#14
customavatars/avatar51109_1.gif
Registriert seit: 08.11.2006
Hannover
Moderator
BIOS Bernhard
Lutz
Beiträge: 33768
Zitat 4eversr;20903433
Hi,

ich hab dieses Board nun auch 2 Wochen im Einsatz.
Für mich hat bei diesem Rechnerkauf aufgrund einer großzügigen Steuerrückzahlung Geld absolut keine Rolle gespielt ;)
Da habe ich es wie Mercedes gehalten: "Das beste oder nichts" ;) - Und so bin ich, so erstaunlich es klingt, tatsächlich bei Asrock gelandet.

Nach langer Recherche bin ich auf das Asrock Board gestoßen, was in meinen Augen das absolut beste ITX-Board auf dem Markt ist (oder war, ist ja schon 2 Wochen her ;) ).
Der niedrige Stromverbauch ist der Hammer und die Leistungsdaten überzeugen.

Meine Konfig: Asrock Z87E-ITX, Core i7-4770k @ Thermalright Macho, MSI GTX780 TwinFrozr OC, 16GB Corsair Dominator Platinum, BeQuiet StraightPower E9 580W CM, Samsung 256GB PRO SSD, WD RED 3TB, Pioneer Bluray Brenner BDR208-EBK.
Da ich ein möglichst lautloses System haben wollte, habe ich statt der EVGA GTX780 ACX die MSI-Karte gewählt, die laut pcgh deutlich leiser im idle sein soll (besseres Lüftermanagement.)

Nun habe ich nen Highend-Rechner der im Leerlauf/Office-betrieb gerademal notebooktypische 40-50W aus der Steckdose zieht, trotz ausschließlicher Verwendung von Highend-Komponenten.

Was das Boardlayout angeht: Ich musste die Kühlrippen vom Macho lüfterseitig etwa 3mm kürzen, damit der Macho-Lüfter nicht gegen den recht hohen Dominator-RAM stößt. Also die RAM Slots hätten ein bißchen mehr Abstand zum Sockel gebrauchen können.
Alles passt gut ins Bitfenix Profigy und bleibt angenehm kühl...


[EDIT] Achja, ein großes Problem habe ich aber festgestellt: Wenn ich dort ein IPAD 1 dranhänge dann wechselt das IPAD sekündlich von "Lädt" zu "Lädt nicht" und wieder zu "Lädt". Also irgendwas haut da noch nicht hin, hatte aber noch keine Zeit mich weiter damit zu beschäftigen. Vielleicht kann das ja jemand bestätigen oder hat sogar ne Lösung dafür ?


Titan war nicht lieferbar :)? ;)
#15
customavatars/avatar27453_1.gif
Registriert seit: 17.09.2005
Osnabrück & Haselünne
Hauptgefreiter
Beiträge: 233
*g* Ich spiele eigentlich gar nicht/kaum. - Da ist eine leise 780er die bessere/klügere Wahl :)
(Denn die Titan wäre lauter und länger? -> Problem Bitfenix-Gehäuse)


Naja, vielleicht wird sich das mit dem Spielen jetzt etwas ändern, aber im normalen Berufsalltag habe ich dazu kaum Zeit. - Momentan hab ich aber Urlaub, muss mich aber auch noch durch etliche "Breaking Bad" Staffeln durcharbeiten :)

[EDIT] Von Asrock gibt es nun BIOS Version 1.90. - Jetzt läuft und lädt das IPAD auch an den USB 3.0 Ports einwandfrei. :)
#16
Registriert seit: 17.08.2011

Flottillenadmiral
Beiträge: 4875
endlich wieder Monsterluftkühler auf Mini-ITX einsetzbar :) Warum nicht schon beim Z77E-ITX dieses layout? Aber muss ja gründe geben wieder "aufzurüsten" :D
