> > > > Test: EVGA Z77 Stinger - Ein OC-Wunder im Miniformat?

Test: EVGA Z77 Stinger - Ein OC-Wunder im Miniformat?

DruckenE-Mail
Erstellt am: von

Seite 6: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Auf dem EVGA Z77 Stinger sind aufgrund der kleinen Platinengröße nur wenige Zusatzchips vertreten. Lediglich ein Netzwerk- und Soundchip wurden hinzugefügt sowie ein weiterer USB-3.0-Controller und ein SATA-Controller.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung). Die jeweiligen Werte entsprechen dem System-Gesamtverbrauch.

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration anscheinend gut umgesetzt wurde.

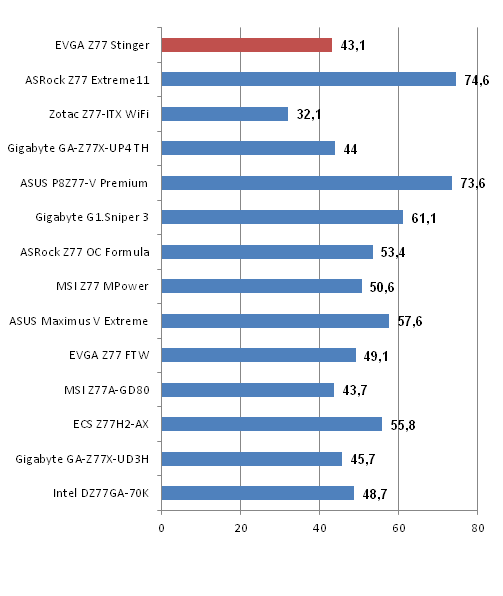

Leistungsaufnahme Idle

Stromverbrauch Idle
Leistung in Watt

Der Verbrauch im Leerlauf ist durchaus akzeptabel. Auch wenn das Zotac Z77-ITX WiFi gute zehn Watt weniger verbraucht, liegt das EVGA Z77 Stinger mit 43,1 Watt noch im guten grünen Bereich.

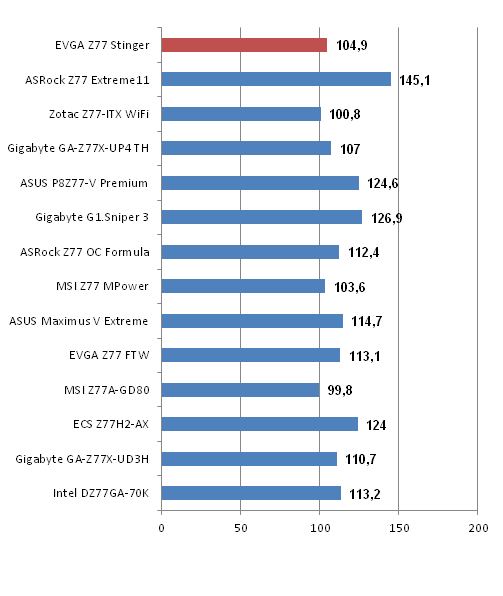

Leistungsaufnahme Cinebench 11.5 CPU

Stromverbrauch Cinebench
Leistung in Watt

Der Vorteil des Zotac Z77-ITX WiFi wird unter Teillast wesentlich kürzer. Der Unterschied zu unserem heutigen Testsample beträgt mit Cinebench lediglich 4,1 Watt. Insgesamt ist auch das Ergebnis absolut zufriedenstellend.

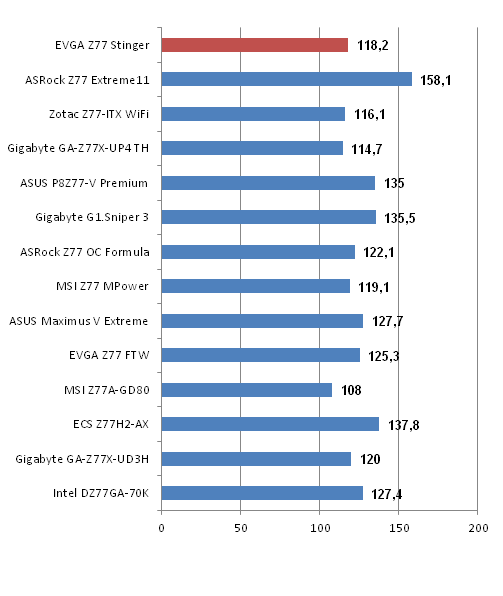

Leistungsaufnahme Prime95

Stromverbrauch Prime95
Leistung in Watt

Umso mehr Last anliegt, desto geringer wird anscheinend der Unterschied. Das EVGA Z77 Stinger verbraucht mit unserem Testsystem unter Prime95 gute 118,2 Watt.

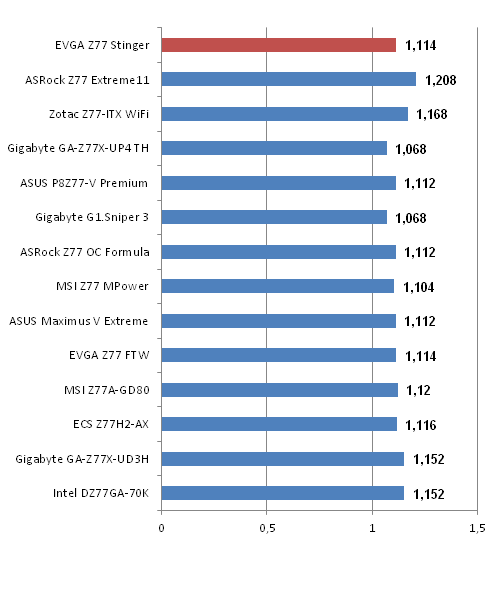

Spannungen Prime95

Spannungen Prime95
Spannungen in Volt

Das EVGA Z77 Stinger folgt seinem großen Bruder und veranschlagt ebenso 1,114 Volt an CPU-Spannung unter Last.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

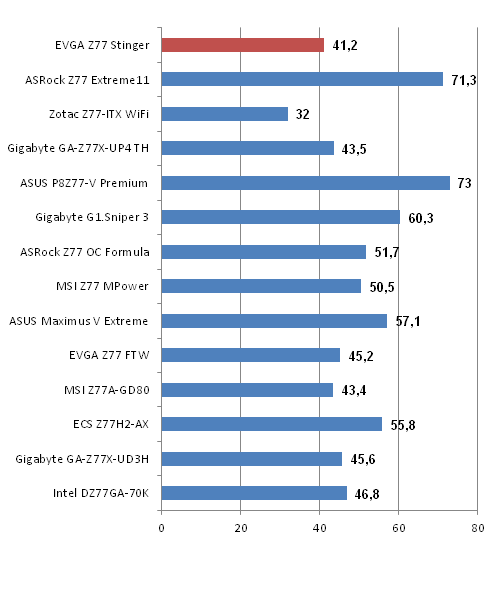

Leistungsaufnahme Idle

Stromverbrauch Idle
Leistung in Watt

Nachdem wir die USB-3.0-Controller sowie den zusätzlichen SATA-Controller deaktiviert haben, zeigte uns das Strommessgerät im Leerlauf 1,9 Watt weniger an.

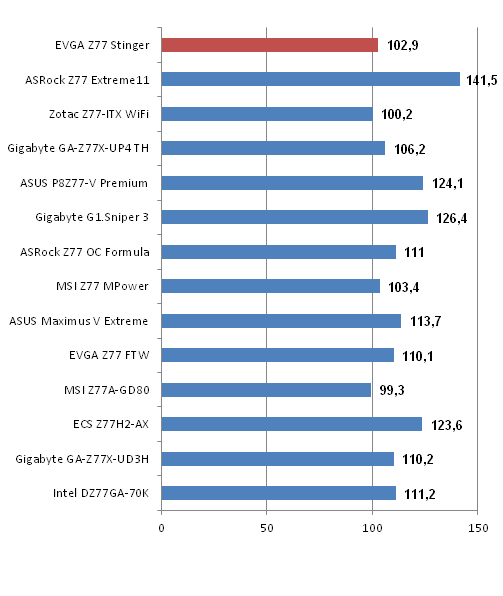

Leistungsaufnahme Cinebench 11.5 CPU

Stromverbrauch Cinebench
Leistung in Watt

Beim zweiten Cinebench-Durchlauf waren es bei deaktivierten Zusatzkomponenten ganze zwei Watt weniger, die verbraucht wurden.

Leistungsaufnahme Prime95

Stromverbrauch Prime95
Leistung in Watt

Weniger verbraucht wurde allerdings mit dem zweiten Prime95-Run. Es konnten an dieser Stelle 1,1 Watt weniger verzeichnet werden.

Spannungen Prime95

Spannungen Prime95
Spannungen in Volt

Wieder einmal hat sich an den Spannungen natürlich nichts verändert. Weiterhin reichten dem Stinger die 1,114 Volt aus.

Insgesamt lässt sich also bisher festhalten, dass EVGA den Stromverbrauch ganz gut im Griff hat. Dieser befindet sich auf gutem Mittelmaß.
