Test: MSI Z77A-GD80

DruckenE-Mail
Erstellt am: von

Seite 7: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

MSI legt beim Z77A-GD80 nicht so viel Wert auf viele zusätzliche Erweiterungschips, was sich auf den ersten Blick positiv auf den Stromverbrauch auswirken sollte. Da MSI bekannt dafür ist, stromsparende Mainboards zu bauen, werfen wir bei diesem Test natürlich einen besonderen Blick auf die Ergebnisse. Komplett ohne Zusatzchips kommt allerdings selbst ein MSI-Mainboard nicht aus. So findet man neben dem Sound- und Netzwerk-Controller einen weiteren SATA-Controller von ASMedia.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung).

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD 7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

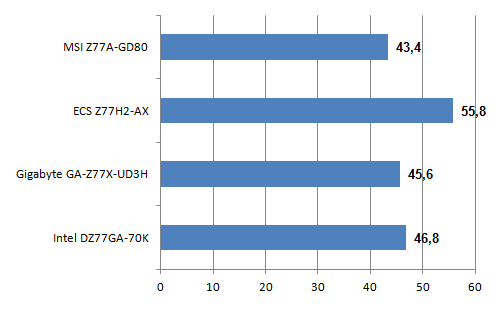

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Das MSI Z77A-GD80 zeigt sich im Idle sehr effizient. Es ist mit ganzen zwei Watt noch effizienter als das Gigabyte GA-Z77X-UD3H.

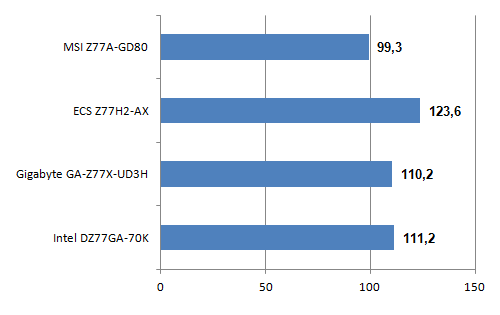

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Währenddessen Cinebench läuft, verbraucht die Hardware-Kombi mit dem Z77A-GD80 nur ganz knapp 100 Watt. Die anderen drei Mainboards verbrauchen dabei mindestens 10 Watt mehr. Ganz abgeschlagen ist das ECS Z77H2-AX.

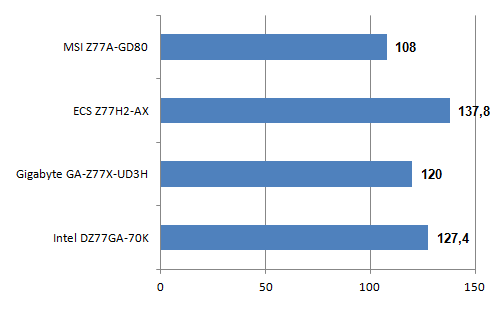

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Auch unter Prime zeigt sich das Z77A-GD80 sehr genügsam. Es verbraucht lediglich um die 108 Watt, währenddessen die anderen Mainboards mindestens 12 Watt mehr verbrauchen.

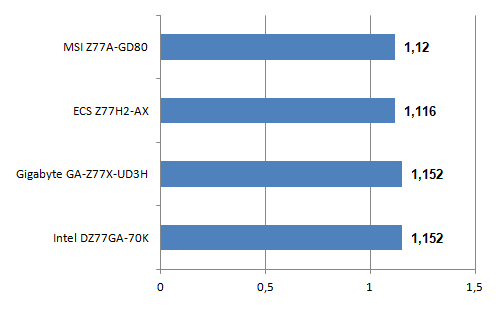

Spannungen Prime95

Bildname
Spannungen in Volt

Unter der Verwendung von Prime95 genehmigt sich unser Testsample lediglich 1,12V für die CPU. Einzig das ECS Z77H2-AX kann diesen Wert, wenn auch nur marginal, unterbieten.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

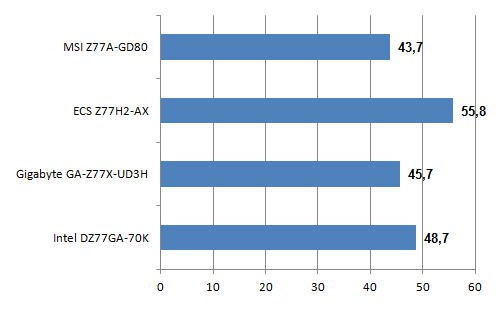

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Beim MSI Z77A-GD80 gab es nur wenig abzuschalten, da es eben nicht so viele Zusatzchips beherbergt. Aber immerhin konnte man den Verbrauch im Leerlauf um 0,3 Watt senken. Das ist nicht viel, aber dennoch ein Fortschritt.

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Beim Cinebench zeigt sich eine ähnliche Verringerung des Stromverbrauchs. Hier sind es gut 0,5 Watt weniger.

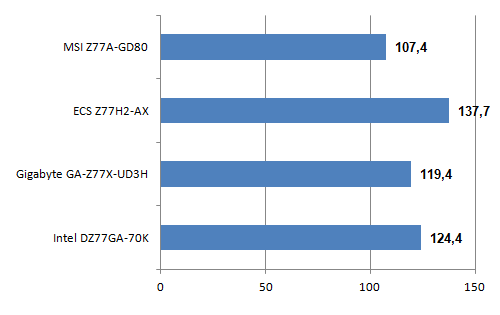

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Und selbst bei Prime95 wurde der Verbrauch minimal gesenkt. Von 108 Watt ist der Verbrauch um 0,6 Watt auf 107,4 Watt gesunken.

Spannungen Prime95

Bildname
Spannungen in Volt

Wie auch bei den anderen Mainboardtests hat sich an den Spannungen rein gar nichts verändert.

MSI macht auch beim Z77A-GD80 in Sachen Effizienz keine Abstriche. Die Effizienz ist einfach hervorragend und übertrifft selbst die ohnehin schon hervorragende Effizienz vom Gigabyte GA-Z77X-UD3H!



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (31)

#22
customavatars/avatar63252_1.gif
Registriert seit: 03.05.2007
Gießen / Exil-Münchner
la famiglia della banana
Beiträge: 13041
Zitat shorty71;19259659
Hast du das Datenblatt der Regler gerade bei der Hand, finde gerade nix (werde es aber nach reichen). Ich meine gelesen zu haben, das die Regel-Kontroller kein Offset können.
Aber gut, für mich bleibt es ein NoGo, das dieses Feature nicht auf den Boards implementiert wird.


uP1618 mit Offset-Feature: uPI Semiconductor Corp.
#23
Registriert seit: 19.05.2007

Gefreiter
Beiträge: 42
Zitat emissary42;19272868
Doch das geht auch ohne und hängt von der Plattform ab (siehe 10W Systeme Thread).

Abgesehen davon: Ihr beide redet irgendwie aneinander vorbei :fresse:


Hi emi. Du aber auch :-) . Wir meinen eben ein vollwertiges S1155-Board. Nix ITX oder so.


....

Vielen ist eben ist noch nicht bewusst , was die heutigen Boards können.

PS: Ich starte mein Z77-GD55 @ default mit massiven Undervolting(könnte sogar noch weiter mit der Leistung runter), spare somit grundsätzlich. Wenn ich spielen will oder sonstige OC-Power brauch, gehts ruck zuck mit Clickbios2 @ Windows auf gewünschte OC-Profil-Werte(ohne Rechnerneustart). Das war bei früheren P55 usw eben nicht so komfortabel on the fly möglich.

Deswegen ist diese ganze IDLE-Offset-Debatte eh hinfällig.
#24
customavatars/avatar283_1.gif
Registriert seit: 03.07.2001
127.0.0.1
Admiral
Altweintrinker
Beiträge: 25267
Zitat
Du verstehst nicht, was gemeint ist.
Man kann doch entscheiden, ob feste VCore,Undervolting oder AutoVCore.
Du vergleichst leider fehlerhaft, S1155-OC mit alten Sockel 775-Zeiten. DFI..P55...usw...
Desweiteren verhalten sich die S1155-Boards ganz anders als dein ehem.P55-GD80.
Du weist aber schon, dass eine serielle dynamische "OC"-SVID was anderes ist, als die übliche VCORE wie früher bei deinem P55? Schade, anscheinend mutmaßt du nur aus "alten Zeiten".


Oder aber du verstehst nicht, was ich sagen wollte und wir reden etwas aneinander vorbei. :fresse:

Ich habe nie bestritten das man feste Vcore, untervolting oder auto-vcore nutzen kann. Es ging darum, dass bei der festen Vcore die Vcore im idle nicht mehr abgesenkt wird und dies eben nur mit offset voltage möglich ist, weshalb das für mich keine "Einstellkleinigkeit", sondern durchaus ein nützliches Feature darstellt. Egal ob der User nun mit der Vcore nach unten ober oben möchte.

Ich vergleiche nicht fehlerhaft, sondern habe zum Ausdruck gebracht, dass selbst alte Plattformen schon früher eine Offset Voltage lieferte und MSI dies bis heute nicht für nötig befindet.

Das So 1155 CPUs eine dynamische Spannung je nach Multi haben, ist mir bewusst. Aber du willst mir jetzt nicht ersthaft sagen, dass die dynamische VID bei den ganzen CPUs passend ist?
Wenn die CPU nun mehr oder eben weniger Vcore bei dem von mir gewünschten Takt braucht, dann kannst du beim MSI eben leider nicht sinnvoll nach regeln, sondern nur auf die feste Vcore ausweichen.

Zitat
OC hat doch nichts mit "Offset" zu tun :-)))

Aber sag mir doch bitte mal, warum CPU und Board beim MSI weniger oder max. gleichwertig belastet werden, als bei Offset Boards :-)) .

Nicht direkt, aber wenn ich etwas als OC Plattform bewerbe, erwarte ich als Kunde auch, dass ich OC mit selbst eingestellter Vcore nutzen kann ohne auf die Absenkung der Vcore im idle verzichten zu müssen. Ein "mehr" an Funktionen kann für den Kunden doch kein Nachteil sein.

Zitat
Deswegen ist diese ganze IDLE-Offset-Debatte eh hinfällig.

Weil du ein anderes Nutzungsverhalten an den Tag legst, ist also die Debatte dazu hinfällig? :hmm:
Ich z.B. würde keine Windows Profile nutzen wollen (außer er schaltet automatisch & last-abhängig um), würde deshalb aber dennoch die Möglichkeiten dazu nicht schlecht reden wollen.

Kurz und knapp gesagt hältst du von der Einstellung nichts, weil sie nicht in dein Nutzungsverhalten passt. Bei mir ist es eben umgekehrt. Ich kann allerdings nicht vollziehen, wieso du ein fehlendes Feature noch als "positiv" verkaufen möchtest. Wenn etwas fehlt, kann das nie "besser" für den Kunden sein.

Ich finde es einfach schade das MSI die Boards nicht damit ausstattet, weil sie dadurch für mich etwas an Reiz verlieren. Die geringe Ersparnis durch Absenkung der Vcore bei sonst aktivierten C-States ist mir im Übrigen bewusst und dennoch wäre die Funktion wünschenswert, da ich keinen Sinn darin sehe, sie nicht anzubieten. Würde MSI ja nichts kosten. ;)
#25
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28794
Zitat Monaco;19274183
Hi emi. Du aber auch :-) . Wir meinen eben ein vollwertiges S1155-Board. Nix ITX oder so.

Wer aus welchen Gründen ein Mainboard als vollwertig bezeichnet, dafür wird es keinen allgemeinen Konsens geben. Das ist das Problem mit Verallgemeinerungen, mehr noch wenn sie auf einer subjektiven Beurteilung beruhen. In einem so großen Forum wie dem Hardwareluxx, treffen zwangsweise viele verschiedene Meinungen aufeinander. Mit Einigen davon wirst du eventuell konform gehen, andere wirst du aber noch nicht einmal nachvollziehen können. Das ist alles halb so wild, jedem sein Fetisch :)

Im Übrigen rede ich auch von ATX Modellen, jedoch von einer anderen Plattform. MSI baut leider nicht für jeden Sockel effiziente Boards und darauf war mein Einwurf bezogen. Es gibt sie eben doch, die glücklichen Effizienz-Knauserer ohne GD-Modell (was deine Aussage widerlegen würde, vollwertig hin oder her -scnr-).
#26
Registriert seit: 08.05.2012

Matrose
Beiträge: 30
Meine Frage wurde übrigens noch gar nicht beantwortet:

Laufen wirklich alle Phasen auf Volldampf, wenn man nur über den Multi übertaktet: das glaub ich nicht wirklich. Kann das mal einer mit einem GD Modell überprüfen?
#27
customavatars/avatar100302_1.gif
Registriert seit: 10.10.2008
Kölle
Fregattenkapitän
Beiträge: 2748
Für die gebotene Ausstattung zu teuer,vergleicht man z.B. mit dem UD5H WiFi.
#28
Registriert seit: 11.09.2008

Matrose
Beiträge: 17
Weiß jemand, ob sich an den 4-pin Lüfteranschlüssen auch 3-Pin-Lüfter steuern lassen? Bzw. lassen sich die 3-Pin Anschlüsse überhaupt regeln? Bei meinem jetztigen Mainboard (MSI P45 Platinum) sind nämlich nicht alle Lüfteranschlüsse regelbar.
Habe insgesamt 5 Lüfter in meinem PC verbaut (2*CPU, 3*Gehäuse), die alle über einen 3-Pin Anschluss verfügen, und die ich gerne über das Mainboard steuern würde.
#29
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Es gibt nur einen wirklichen 4PIN Anschluss und das ist der "CPU"!
SYSFAN1+2 sind zwar als 4Pin auf dem Board aber hier verarscht MSI wieder die Kundschaft weil der vierte PWM-PIN nicht belegt ist laut Handbuch :wall:

Regelbar ist nur CPU, SYSFAN1 und SYSFAN2 laut Bios

Edit:
Gibt was neues zum Regeln der Lüfterkurve per Software! Habe mir mal das neue Control Center 2.5.021 installiert das bisher nur für das "Z77 MPOWER" angeboten wird:


Funktioniert auch bestens bei allen drei Anschlüssen auf diesem Board hier!
#30
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Beta Bios 1.2 fürs GD80 entdeckt:
http://forum-en.msi.com/index.php?topic=160715.msg1178097#msg1178097

Edit:
OC Profile die vom Bios 1.0 oder 1.1 gesichert wurden funktionieren nicht mehr bei der 1.2
1.0 auf 1.1 ging vorher!
Ansonsten immer noch der gleiche Schrott wie vorher.

Edit2: An das Beta Bios kommt man wohl erst nach Anmeldung weil es in einem "versteckten Forum" nur für Mitglieder ist!
#31
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Vom aktuellen BIOS 1.3 Beta 2 am Besten die Finger weg lassen.
Wenn das RAID-ROM aktiviert ist wird nicht ein einziges Laufwerk mehr gefunden, auch keine Einzellaufwerk die nicht im Raid-Verbund sind!
Und bei aktiviertem LAN-ROM wird kein angestecktes Netzwerkkabel mehr erkannt!
Ebenfalls gibt das Board im Leerkauf wieder ein schönes Pfeifen der Spulen von sich, mit dem 1.2 Final ist das nicht der Fall.
Gleichzeitig gibt´s schöne Schwankungen des BCLK-Taktes und der Leerlaufspannung der CPU, eventuell daher wieder das Spulenpfeifen?!
:motz:
