Test: MSI Z77A-GD80

DruckenE-Mail
Erstellt am: von

Seite 5: Overclocking

Das Thema Overclocking spielt auch bei MSI eine große Rolle. Besonders die großen Mainboard-Modelle bieten, ebenso wie die gute Konkurrenz, vielschichtige Einstellungen, um die erworbenen Komponenten zu übertakten. Wir haben also wie bei den vergangenen, aktuellen Mainboardtests den Core i7-3770K zu etwas mehr Takt überreden können. Für eine gute und vor allem stabile Übertaktung spielt nicht nur eine flexible CPU eine übergeordnete Rolle. Nein, wichtig ist zusätzlich, in welcher Dimension die Stromversorgung auf dem Mainboard aufgebaut ist. Im Falle des MSI Z77A-GD80 wird die Stromversorgung der CPU von 14 starken Phasen geregelt, was schon nicht wenig ist. Obendrein spielt für einen stabilen Betrieb die Qualität der Signallaufzeiten immer eine wichtige Rolle.

Die Veränderung der Base-Clock-Frequenz ist beim Z77A-GD80 nicht so einfach, wie man es sonst kennt. Im BIOS selbst wird die Base-Clock-Frequenz in der Einheit kHz angegeben. Das ermöglicht die Möglichkeit, diese Frequenz feiner zu fixieren. Sofern man keinen festen RAM-Teiler definiert, verändert sich auch die Arbeitsspeicher-Frequenz, was bei der Cougar- und Panther-Plattform völlig normal ist. Die restlichen Settings sind wie gewohnt im BIOS aufzufinden. Die CPU-Spannung lässt sich allein im Fixed-Modus konfigurieren. Eine Funktion, um den von Intel beabsichtigten VDroop zu umgehen, ist selbstredend auch bei unserem Testsample zu finden. Die Offset-Werte 12,5 Prozent, 25 Prozent, 37,5 Prozent, 50 Prozent, 62,5 Prozent, 75 Prozent, 87,5 Prozent und schließlich 100 Prozent sind dabei auszuwählen. Dies bietet eine Menge Spielraum, um die eigene Overclocking-Konstellation zu verfeinern.

Das MSI Z77A-GD80 bietet dem Käufer folgende Overclocking-Funktionen:

Die Overclocking-Funktionen des MSI Z77A-GD80 in der Übersicht
Base Clock Rate 90 bis 120 MHz in 0,1 MHz-Schritten
CPU-Spannung 0,800 V bis 1,800 V in 0,005-V-Schritten (Fixed-Modus)
DRAM-Spannung 1,108 V bis 2,464 V in 0,007-V-Schritten
VTT/VCCIO-Spannung 0,950 V bis 1,550 V in 0,020-V-Schritten
CPU PLL-Spannung 1,400 V bis 2,430 V in 0,0500- und 0,0100-V-Schritten
PCH-Core-Spannung 0,7750 V bis 1,7265 V in 0,0055-V-Schritten
PCIe-Takt - nicht möglich -
Weitere Spannungen IGPU Voltage, DRAM Voltage, DRAM REF, VSA Voltage
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 23 Parameter
XMP wird unterstützt
Weitere Funktionen
QPI-Takt - technisch nicht möglich -
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie C1E, CSTATE, EIST
Turbo-Modus (All Cores, By number of active cores),
erweiterte Lüfterregelung für CPU-Fan und drei optionale Fans
Core Current Limit, Turbo Power Limit, Digital Compensation Level

Mit dem mitgelieferten Tool namens "Control Center" kann man die Overclocking-Funktionen unter der Windows-Oberfläche abändern. Wie bereits weiter oben angesprochen, lässt sich die Base-Clock-Frequenz mit diesem Tool besser einstellen. Des weiteren lassen sich auch die wichtigsten Spannungen direkt in diesem Programm abändern, ohne den Rechner rebooten und das BIOS aufrufen zu müssen. MSI hat sich also auch ersichtlich um den Komfort gekümmert. In der folgenden Galerie haben wir nochmal alle Overclocking-Funktionen aus dem BIOS samt dem Control Center zusammengestellt und möchten sie euch natürlich nicht vorenthalten:

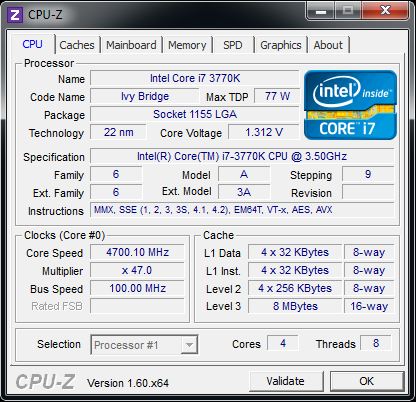

Mit dem MSI Z77A-GD80 ist es uns erstmalig gelungen, den Core i7-3770K effektiv mit dem Multiplikator 47 laufen zu lassen, was multipliziert mit der Base-Clock-Frequenz von 100 MHz sehr schnelle 4700 MHz Taktfrequenz bedeutet. Selbst nachdem wir Prime95 gestartet haben, rechnete die CPU fleißig weiter. Einen Bluescreen haben wir nicht erhalten. Wenn man dieses Ergebnis nun mit den anderen Tests vergleicht, stellt man fest, dass das MSI Z77A-GD80 von den Grundeinstellungen bisher den besten Job gemacht hat.


Alle Parameter verrichten ihre Arbeit zur vollsten Zufriedenheit. Es sei allerdings angemerkt, dass man die Übertaktung nur erreicht, indem man im BIOS in den "OC Genie Mode" switched. Andernfalls werden die Standard-Taktraten aktiviert. Die vorhandenen Overclocking-Funktionen sind zahlreich vertreten und lassen kaum Wünsche übrig. Bei einem Mainboard, welches auf den High-End-Markt ausgelegt ist, kann man das aber auch erwarten.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (31)

#22
customavatars/avatar63252_1.gif
Registriert seit: 03.05.2007
Gießen / Exil-Münchner
la famiglia della banana
Beiträge: 13041
Zitat shorty71;19259659
Hast du das Datenblatt der Regler gerade bei der Hand, finde gerade nix (werde es aber nach reichen). Ich meine gelesen zu haben, das die Regel-Kontroller kein Offset können.
Aber gut, für mich bleibt es ein NoGo, das dieses Feature nicht auf den Boards implementiert wird.


uP1618 mit Offset-Feature: uPI Semiconductor Corp.
#23
Registriert seit: 19.05.2007

Gefreiter
Beiträge: 42
Zitat emissary42;19272868
Doch das geht auch ohne und hängt von der Plattform ab (siehe 10W Systeme Thread).

Abgesehen davon: Ihr beide redet irgendwie aneinander vorbei :fresse:


Hi emi. Du aber auch :-) . Wir meinen eben ein vollwertiges S1155-Board. Nix ITX oder so.


....

Vielen ist eben ist noch nicht bewusst , was die heutigen Boards können.

PS: Ich starte mein Z77-GD55 @ default mit massiven Undervolting(könnte sogar noch weiter mit der Leistung runter), spare somit grundsätzlich. Wenn ich spielen will oder sonstige OC-Power brauch, gehts ruck zuck mit Clickbios2 @ Windows auf gewünschte OC-Profil-Werte(ohne Rechnerneustart). Das war bei früheren P55 usw eben nicht so komfortabel on the fly möglich.

Deswegen ist diese ganze IDLE-Offset-Debatte eh hinfällig.
#24
customavatars/avatar283_1.gif
Registriert seit: 03.07.2001
127.0.0.1
Admiral
Altweintrinker
Beiträge: 25267
Zitat
Du verstehst nicht, was gemeint ist.
Man kann doch entscheiden, ob feste VCore,Undervolting oder AutoVCore.
Du vergleichst leider fehlerhaft, S1155-OC mit alten Sockel 775-Zeiten. DFI..P55...usw...
Desweiteren verhalten sich die S1155-Boards ganz anders als dein ehem.P55-GD80.
Du weist aber schon, dass eine serielle dynamische "OC"-SVID was anderes ist, als die übliche VCORE wie früher bei deinem P55? Schade, anscheinend mutmaßt du nur aus "alten Zeiten".


Oder aber du verstehst nicht, was ich sagen wollte und wir reden etwas aneinander vorbei. :fresse:

Ich habe nie bestritten das man feste Vcore, untervolting oder auto-vcore nutzen kann. Es ging darum, dass bei der festen Vcore die Vcore im idle nicht mehr abgesenkt wird und dies eben nur mit offset voltage möglich ist, weshalb das für mich keine "Einstellkleinigkeit", sondern durchaus ein nützliches Feature darstellt. Egal ob der User nun mit der Vcore nach unten ober oben möchte.

Ich vergleiche nicht fehlerhaft, sondern habe zum Ausdruck gebracht, dass selbst alte Plattformen schon früher eine Offset Voltage lieferte und MSI dies bis heute nicht für nötig befindet.

Das So 1155 CPUs eine dynamische Spannung je nach Multi haben, ist mir bewusst. Aber du willst mir jetzt nicht ersthaft sagen, dass die dynamische VID bei den ganzen CPUs passend ist?
Wenn die CPU nun mehr oder eben weniger Vcore bei dem von mir gewünschten Takt braucht, dann kannst du beim MSI eben leider nicht sinnvoll nach regeln, sondern nur auf die feste Vcore ausweichen.

Zitat
OC hat doch nichts mit "Offset" zu tun :-)))

Aber sag mir doch bitte mal, warum CPU und Board beim MSI weniger oder max. gleichwertig belastet werden, als bei Offset Boards :-)) .

Nicht direkt, aber wenn ich etwas als OC Plattform bewerbe, erwarte ich als Kunde auch, dass ich OC mit selbst eingestellter Vcore nutzen kann ohne auf die Absenkung der Vcore im idle verzichten zu müssen. Ein "mehr" an Funktionen kann für den Kunden doch kein Nachteil sein.

Zitat
Deswegen ist diese ganze IDLE-Offset-Debatte eh hinfällig.

Weil du ein anderes Nutzungsverhalten an den Tag legst, ist also die Debatte dazu hinfällig? :hmm:
Ich z.B. würde keine Windows Profile nutzen wollen (außer er schaltet automatisch & last-abhängig um), würde deshalb aber dennoch die Möglichkeiten dazu nicht schlecht reden wollen.

Kurz und knapp gesagt hältst du von der Einstellung nichts, weil sie nicht in dein Nutzungsverhalten passt. Bei mir ist es eben umgekehrt. Ich kann allerdings nicht vollziehen, wieso du ein fehlendes Feature noch als "positiv" verkaufen möchtest. Wenn etwas fehlt, kann das nie "besser" für den Kunden sein.

Ich finde es einfach schade das MSI die Boards nicht damit ausstattet, weil sie dadurch für mich etwas an Reiz verlieren. Die geringe Ersparnis durch Absenkung der Vcore bei sonst aktivierten C-States ist mir im Übrigen bewusst und dennoch wäre die Funktion wünschenswert, da ich keinen Sinn darin sehe, sie nicht anzubieten. Würde MSI ja nichts kosten. ;)
#25
customavatars/avatar38573_1.gif
Registriert seit: 13.04.2006
Nehr'esham
Kapitän zur See
Beiträge: 28764
Zitat Monaco;19274183
Hi emi. Du aber auch :-) . Wir meinen eben ein vollwertiges S1155-Board. Nix ITX oder so.

Wer aus welchen Gründen ein Mainboard als vollwertig bezeichnet, dafür wird es keinen allgemeinen Konsens geben. Das ist das Problem mit Verallgemeinerungen, mehr noch wenn sie auf einer subjektiven Beurteilung beruhen. In einem so großen Forum wie dem Hardwareluxx, treffen zwangsweise viele verschiedene Meinungen aufeinander. Mit Einigen davon wirst du eventuell konform gehen, andere wirst du aber noch nicht einmal nachvollziehen können. Das ist alles halb so wild, jedem sein Fetisch :)

Im Übrigen rede ich auch von ATX Modellen, jedoch von einer anderen Plattform. MSI baut leider nicht für jeden Sockel effiziente Boards und darauf war mein Einwurf bezogen. Es gibt sie eben doch, die glücklichen Effizienz-Knauserer ohne GD-Modell (was deine Aussage widerlegen würde, vollwertig hin oder her -scnr-).
#26
Registriert seit: 08.05.2012

Matrose
Beiträge: 30
Meine Frage wurde übrigens noch gar nicht beantwortet:

Laufen wirklich alle Phasen auf Volldampf, wenn man nur über den Multi übertaktet: das glaub ich nicht wirklich. Kann das mal einer mit einem GD Modell überprüfen?
#27
customavatars/avatar100302_1.gif
Registriert seit: 10.10.2008
Kölle
Fregattenkapitän
Beiträge: 2748
Für die gebotene Ausstattung zu teuer,vergleicht man z.B. mit dem UD5H WiFi.
#28
Registriert seit: 11.09.2008

Matrose
Beiträge: 17
Weiß jemand, ob sich an den 4-pin Lüfteranschlüssen auch 3-Pin-Lüfter steuern lassen? Bzw. lassen sich die 3-Pin Anschlüsse überhaupt regeln? Bei meinem jetztigen Mainboard (MSI P45 Platinum) sind nämlich nicht alle Lüfteranschlüsse regelbar.
Habe insgesamt 5 Lüfter in meinem PC verbaut (2*CPU, 3*Gehäuse), die alle über einen 3-Pin Anschluss verfügen, und die ich gerne über das Mainboard steuern würde.
#29
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Es gibt nur einen wirklichen 4PIN Anschluss und das ist der "CPU"!
SYSFAN1+2 sind zwar als 4Pin auf dem Board aber hier verarscht MSI wieder die Kundschaft weil der vierte PWM-PIN nicht belegt ist laut Handbuch :wall:

Regelbar ist nur CPU, SYSFAN1 und SYSFAN2 laut Bios

Edit:
Gibt was neues zum Regeln der Lüfterkurve per Software! Habe mir mal das neue Control Center 2.5.021 installiert das bisher nur für das "Z77 MPOWER" angeboten wird:


Funktioniert auch bestens bei allen drei Anschlüssen auf diesem Board hier!
#30
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Beta Bios 1.2 fürs GD80 entdeckt:
http://forum-en.msi.com/index.php?topic=160715.msg1178097#msg1178097

Edit:
OC Profile die vom Bios 1.0 oder 1.1 gesichert wurden funktionieren nicht mehr bei der 1.2
1.0 auf 1.1 ging vorher!
Ansonsten immer noch der gleiche Schrott wie vorher.

Edit2: An das Beta Bios kommt man wohl erst nach Anmeldung weil es in einem "versteckten Forum" nur für Mitglieder ist!
#31
customavatars/avatar149396_1.gif
Registriert seit: 29.01.2011

Oberbootsmann
Beiträge: 794
Vom aktuellen BIOS 1.3 Beta 2 am Besten die Finger weg lassen.
Wenn das RAID-ROM aktiviert ist wird nicht ein einziges Laufwerk mehr gefunden, auch keine Einzellaufwerk die nicht im Raid-Verbund sind!
Und bei aktiviertem LAN-ROM wird kein angestecktes Netzwerkkabel mehr erkannt!
Ebenfalls gibt das Board im Leerkauf wieder ein schönes Pfeifen der Spulen von sich, mit dem 1.2 Final ist das nicht der Fall.
Gleichzeitig gibt´s schöne Schwankungen des BCLK-Taktes und der Leerlaufspannung der CPU, eventuell daher wieder das Spulenpfeifen?!
:motz:
