Test: Gigabyte GA-Z77X-UD3H (-WB WiFi)

DruckenE-Mail
Erstellt am: von

Seite 7: Stromverbrauch

Neben einer gut ausgeprägten Performance ist auch der Stromverbrauch des heimischen PCs kein unwichtiges Kriterium. Was man häufig unterschätzt, ist die Tatsache, dass selbst die verschiedenen Mainboard-Modelle der zahlreichen Hersteller unterschiedlich viel Strom aus der Steckdose ziehen. Ein Grund dafür sind die verschieden eingesetzten BIOS-Versionen, die teilweise die von Intel referenzierten Stromsparmechanismen schlecht oder gar falsch umsetzen, oder dass Onboardkomponenten sich eigentlich deaktivieren sollten, wenn diese entweder durch dedizierte Hardware ersetzt wurden oder einfach nicht verwendet werden. Darüber hinaus kann aber manchmal auch die Stromversorgung verantwortlich gemacht werden, wenn unter Default Settings mehr Energie zur Verfügung gestellt wird, als eigentlich benötigt wird. Genau deswegen spielt die Effizienz eine wichtige Rolle. Wenn die Effizienz der Stromversorgung nun also schlecht ausfällt, wird mehr Strom verbraucht. Zu unterschätzen ist hierbei aber auch die Software nicht, sodass sie ebenfalls gut abgestimmt sein muss, damit eine zufriedenstellende Effizienz gegeben ist.

Auch auf dem Gigabyte GA-Z77X-UD3H befinden sich einige Zusatzchips, die auf eine Stromversorgung angewiesen sind, damit sie ihre Arbeit ordnungsgemäß erfüllen können. Unter anderem befindet sich ein zusätzlicher USB-3.0-Controller von VIA, ein weiterer SATA-Controller von Marvell und eben der Netzwerk- und Sound-Controller, die ebenfalls zum Ergebnis beitragen. Standardmäßig sind alle Stromsparfunktionen aktiv, allerdings auch alle vorhandenen Onboardkomponenten, was sich durchaus negativ auf den Stromverbrauch auswirken kann. In den folgenden Grafiken zeigt sich, mit welcher Effizienz das Gigabyte GA-Z77X-UD3H seine Arbeit verrichtet.

Gemessen haben wir im Windows-Idle-Betrieb ohne Last, mit Cinebench 11.5 unter 2D-Volllast und mit Prime95 (Torture-spanTest, Vollauslastung).

Test 1: Mit aktivierten Onboardkomponenten:

Für den ersten Test sind die Default Settings aktiv, sodass der Großteil der Onboardkomponenten bereits aktiviert ist. Die Grafikausgabe erfolgt über die Radeon HD7850, wobei wir die iGPU im BIOS nicht deaktiviert haben. Wie bereits weiter oben geschrieben, sind alle Stromspar-Features eingeschaltet, was mit den Werten einer manuellen Konfiguration scheinbar gut umgesetzt wurde.

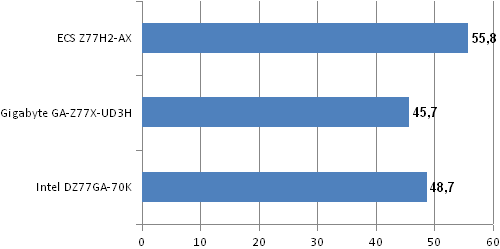

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Das Gigabyte GA-Z77X-UD3H verbraucht im Idle lediglich knapp 46 Watt, was ein super Ergebnis ist. Das Intel DZ77GA-70K verbraucht nur minimal mehr. Ganz weit weg liegt das ECS Z77H2-AX mit knapp 56 Watt, was bereits ca. 10 Watt mehr sind als beim Z77X-UD3H.

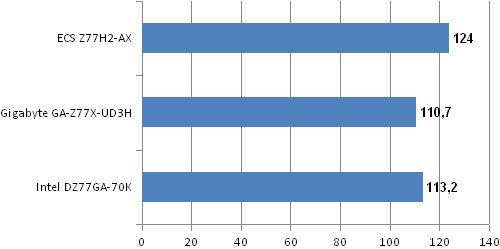

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Bei Cinebench sieht die Verteilung genauso aus. Auch hier legt das Z77X-UD3H einen sehr guten Start hin und verbraucht knapp 111 Watt. Als Gegenbeispiel verbraucht das ECS Z77H2-AX mit 124 Watt deutlich mehr. Das Intel-Referenz-Mainboard liegt mit 113 Watt knapp hinter dem Gigabyte-Mainboard.

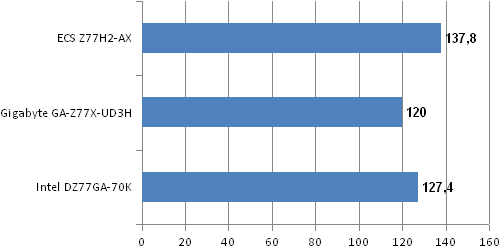

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Prime95 genehmigt sich aufgrund einer systemweiten Gesamtauslastung gern etwas mehr Strom. Die Reihenfolge ändert sich aber dennoch nicht. Das Gigabyte GA-Z77X-UD3H verbraucht auch hier mit 120 Watt am wenigsten.

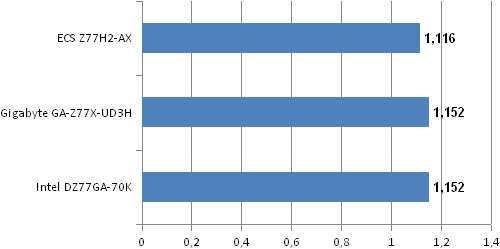

Spannungen Prime95

Bildname
Spannungen in Volt

Bei diesem Abschnitt zeigt sich nun zur Abwechslung ein anderes Bild. Das Z77X-UD3H genehmigt sich zusammen mit dem Intel-Mainboard eine Spannung von 1,152 V. Das ECS Z77H2-AX dagegen vergibt mit 1,116 V weniger an Spannung. Dennoch verbraucht das ECS-Mainboard zu viel Strom.

Da die meisten Anwender nicht alle Onboard-Chips benötigen, haben wir einen Test mit nur einem aktivierten Onboard-LAN und dem Onboard-Sound durchgeführt. Sämtliche USB-3.0- und SATA-Controller sind hier beispielsweise deaktiviert. Die Spannungen werden weiterhin vom Board automatisch festgelegt, aber alle energiesparenden Features werden zusätzlich manuell aktiviert. Die Radeon HD 7850 ist weiterhin die primäre Grafikkarte.

Test 2: Mit deaktivierten Onboardkomponenten (1x LAN + Sound an):

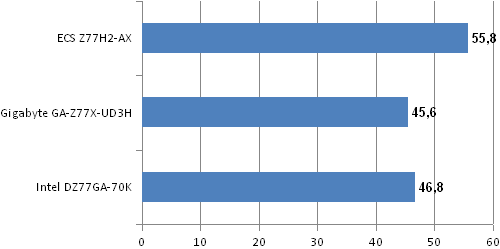

Leistungsaufnahme Idle

Bildname
Leistung in Watt

Das Gigabyte GA-Z77X-UD3H hat sich bisher sehr sparsam gezeigt, und auch mit deaktivierten Onboardkomponenten sieht die Gesamtverteilung sehr sehr ähnlich aus.

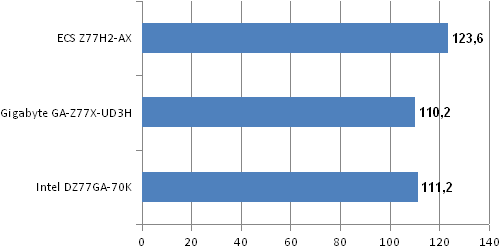

Leistungsaufnahme Cinebench 11.5 CPU

Bildname
Leistung in Watt

Auch hier ist der verringerte Verbrauch marginal. Lediglich 0,5 Watt können eingespart werden.

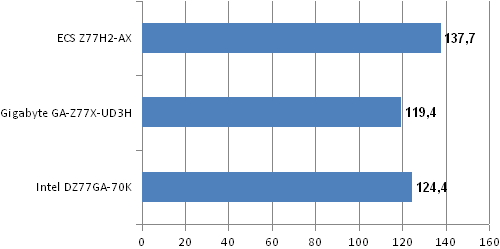

Leistungsaufnahme Prime95

Bildname
Leistung in Watt

Bei Prime95 mit deaktivierten Onboardkomponenten verbraucht das Gigabyte GA-Z77X-UD3H 0,6 Watt weniger. Der Unterschied ist somit sehr gering.

Spannungen Prime95

Bildname
Spannungen in Volt

Bei den CPU-Spannungen hat sich bei allen drei Mainboards nichts verändert.

Nach diesem Ergebnis zeigt sich das Gigabyte GA-Z77X-UD3H als sehr effizient, was viele potenzielle Käufer freuen wird. Es ist sogar sparsamer als das Intel-Referenz-Mainboard, was schon etwas bedeutet!
