Seite 3: DFI LanParty JR 790GX M3H5 - Impressionen (2)

DFI_ITX_5_rs

Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

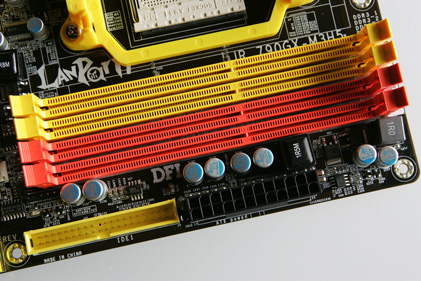

Wie bei den meisten Herstellern üblich, hat auch DFI die vier DIMM-Steckplätze entsprechend ihrer Dual-Channel-Fähigkeit farblich markiert. So ist dem Anwender sofort ersichtlich in welche Slots die passenden Speichermodule gesteckt werden müssen. Ebenfalls sind hier der IDE-Connector sowie der 24-Pin-Netzteilanschluss zu sehen.

DFI_ITX_6_rs

Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

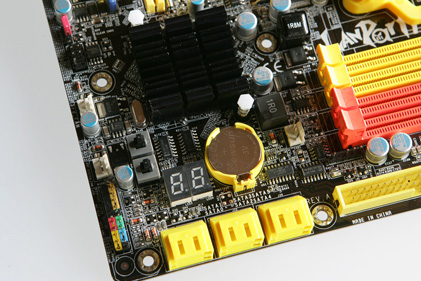

Die linke untere Ecke des Mainboards ist wie immer den Zusatzchips und weiteren internen Anschlüssen vorbehalten. Hier befindet sich auch die SB750-Southbridge, die passiv gekühlt wird. Ebenfalls zu sehen sind die sechs Serial-ATA-II-Ports, die um 90° angewinkelt positioniert sind. Es ist immer eine Frage des verwendeten Gehäuses ob dies Vor- oder Nachteile für den Anwender hat. Links neben der BIOS-Batterie befindet sich die Post-Code-Anzeige über die sich eventuelle Fehler oder aber der einwandfreie Status des Mainboards ablesen lässt. Für DFI fast schon typisch sind die zwei Taster als Power- und Reset-Schalter.

DFI_ITX_7_rs

Durch Klick auf das Bild kommt man zu einer vergrößerten Ansicht

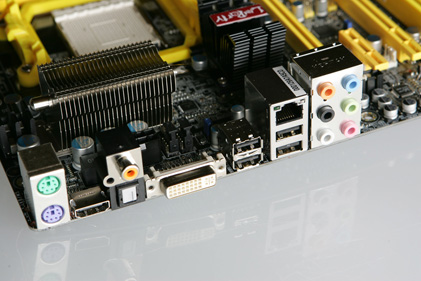

Auf der I/O-Blende finden sich alle nötigen Anschlüsse. Dazu zählen 2x PS/2, 4x USB 2.0 und 1x RJ45. Hinzu kommen noch jeweils ein DVI- und HDMI-Ausgang für die Ausgabe der integrierten Grafikkarte. Auch an die wichtigsten Audio-Anschlüsse hat DFI gedacht. Neben den obligatorischen analogen Anschlüssen finden sich hier noch jeweils ein koaxialer und optischer Ausgang.
