Test: ASRock CoreHT 252B - HTPC mit viel Rechenpower

DruckenE-Mail
Erstellt am: von

Seite 3: Hardware (2)

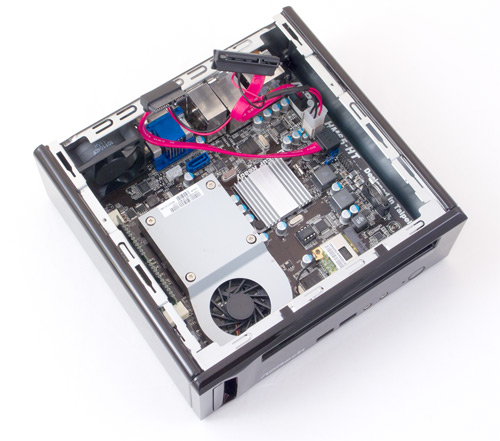

Nach Demontage des Laufwerkskäfigs gibt der CoreHT 252B mehr über seine Komponenten preis. Als Grundlage dient das HM65-HT von ASRock, einem speziell für die CoreHT-Serie designtem Mini-ITX-Mainboard. Auf dem Board kommt ein Intel-HM65-Express-Chipsatz zum Einsatz, welcher im Gegensatz zum HM67-Chipsatz auf RAID-Funktionalität und die Unterstützung von Intels "Extreme Tuning"-Feature verzichten muss. Dank des im Turbomodus bis zu 3,2 GHz schnellen Core i5-2520M sollten Tuningmaßnahmen beim CoreHT 252B aber kaum nötig sein. Das HM65-HT bringt zwei Sockel für SO-DIMMs und einen Mini-PCIe-Steckplatz mit, welche aber im Auslieferungszustand alle schon belegt sind. Weitere Slots stehen nicht zur Verfügung, aber dank genügend USB-Ports sollten ausreichende Erweiterungsmöglichkeiten gegeben sein. Positiv ist, dass das HM65-HT ein graphisches UEFI-BIOS mitbringt, dass einerseits gut zu bedienen ist, aber anderseits auch viele Einstellungsmöglichkeiten mitbringt.

offen2s

Die CPU wird durch einen flachen Kühlkörper mit Radiallüfter gekühlt und ein 50-mm-Lüfter mit 20 mm Bauhöhe an der Rückseite sorgt für den Luftaustausch mit der Umgebung. Bis hin zu mittelhoher CPU-Auslastung bleiben die Lüfter des CoreHT 252B leise, nur bei Volllast durch Prime95 drehen sie deutlich hörbar auf.

offen6s

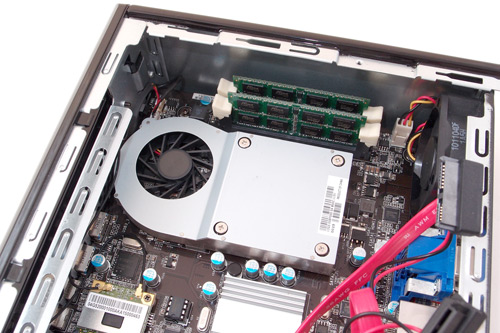

Der CoreHT 252B ist mit vier Gigabyte DDR3-1333-Speicher bestückt. ASRock setzt dazu zwei SO-DIMM-Module mit je 2 GB vom unbekannten Hersteller ASint ein. Auch wenn im Auslieferungszustand bereits beide DIMM-Slots belegt sind, so besteht dennoch die Möglichkeit den CoreHT 252B durch Austausch der beiden Module auf 16 Gigabyte aufzurüsten, wobei im Falle des CoreHT 252B auch schnellerer DDR3-1600-Speicher unterstützt wird.

offen3s

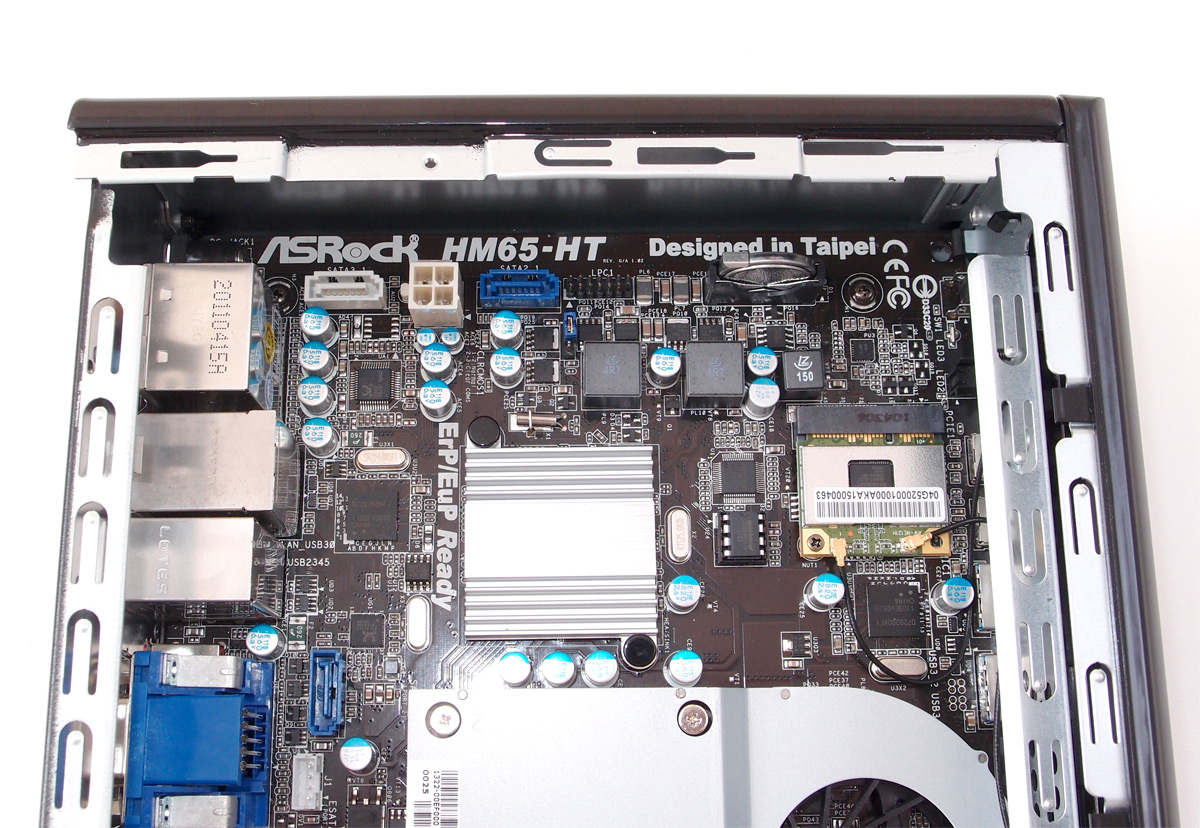

Auf der Seite hin zur Gehäusefront ist die WLAN-Karte in Mini-PCIe-Bauform zu erkennen, auf welcher ein Atheros AR5B97 zum Einsatz kommt. Unterstützt werden WLAN-Verbindungen nach 802.11 b/g/n und mit bis zu 300 Mbps. Als Antennenkofiguration kommt ein 2T2R-Setup zum Einsatz, die Antennen befinden sich an den Gehäuseseiten.

Das HM65-HT mit Intels HM65-Express-Chipsatz bietet insgesamt drei SATA-Ports, die auf dem obigen Bild ebenfalls gut zu erkennen sind. Die 500-GB-Festplatte ist an den weißen SATA-6G-Port angeschlossen, das Blu-ray-Combo-Laufwerk an dem blauen SATA-3G-Port daneben. Die Stromversorgung beider Geräte erfolgt über die 4-Pin-Buchse dazwischen und ein entsprechendes Anschlusskabel. Der dritte SATA-Port, welcher ebenfalls mit SATA-3G-Geschwindigkeit arbeitet, kann zum Anschluss einer weiteren 2,5-Zoll-Festplatte oder -SSD genutzt werden. ASRock hat dem CoreHT die beiden benötigen Anschlusskabel samt Schrauben beigelegt. Der HM65-Chipsatz unterstützt zwar kein RAID, welches somit dem CoreHT Server vorbehalten bleibt, aber der User kann so später problemlos z.B. auf eine Kombination aus SSD und großer Festplatte umrüsten.

offen4s

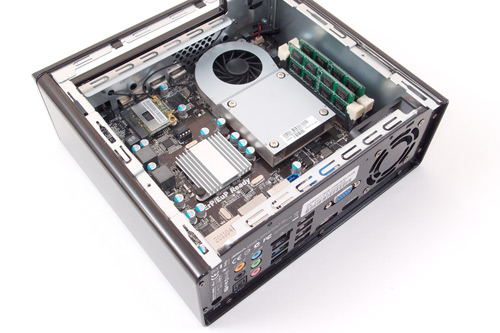

In Sachen Schnittstellen ist der CoreHT 252B sehr gut aufgestellt. Es stehen auf Vorder- wie Rückseite je zwei USB-3.0-Ports zur Verfügung. ASRock setzt dafür zwei USB-3.0-Controller von Renesas ein, die sich sogar im UEFI-BIOS einzeln abschalten lassen. Aber ASRock hat auch an eine eSATA-Schnittstelle gedacht, die mit SATA-6G-Geschwindigkeit vom Chipsatz versorgt wird.

In der nachfolgenden Galerie sind Screenshots des UEFI-BIOS zu finden:

Schauen wir uns auf der nächsten Seite die Leistungswerte des CoreHT 252B an.
