ASUS GeForce GTX 980 Ti Strix im Test

DruckenE-Mail
Erstellt am: von

Seite 3: ASUS GeForce GTX 980 Ti Strix - Impressionen (2)

Auf der folgenden Seite schauen wir uns noch einige Details der ASUS GeForce GTX 980 Ti Strix an.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

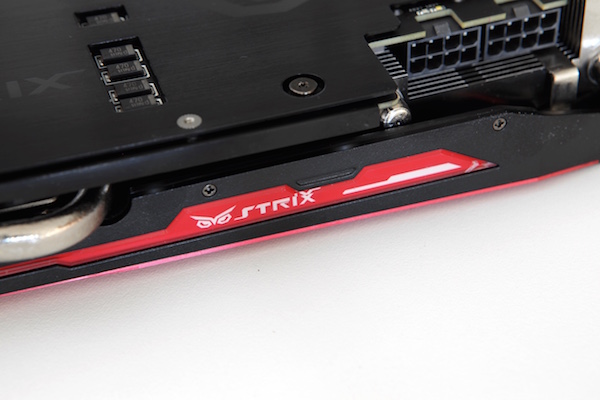

Auf der oberen Kante der Karte bzw. des Kühlers befindet sich ein beleuchteter Strix-Schriftzug. Dieser pulsiert in unterschiedlichen Animationen und Farben und bringt damit etwas "Bewegung" in das Innere des Systems.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

Auf diesem Bild ist gut zu erkennen, dass der DirectCU-III-Kühler sich nur um die Kühlung der GPU kümmert. Die Speicherchips müssen ohne eine aktive Kühlung auskommen und werden nur mit einer frischen Brise über die Lüfter versorgt. Aus technischer Sicht ist dies aber kein Problem, da die GDDR5-Chips in dieser Hinsicht sehr genügsam sind.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

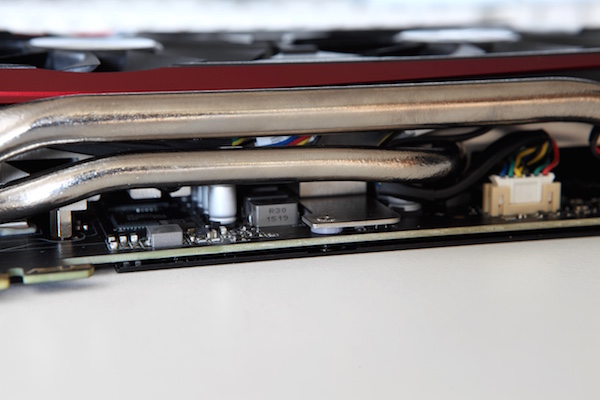

Wirft man einen Blick auf das andere Ende der Karte, dann sieht man, dass zumindest ein Teil der Strom- und Spannungsversorgung mit einem zusätzlichen Kühler versehen ist. Dieser sitzt direkt auf den Spannungswandlern (VRMs) und ist direkt mit dem großen Kühler befestigt.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

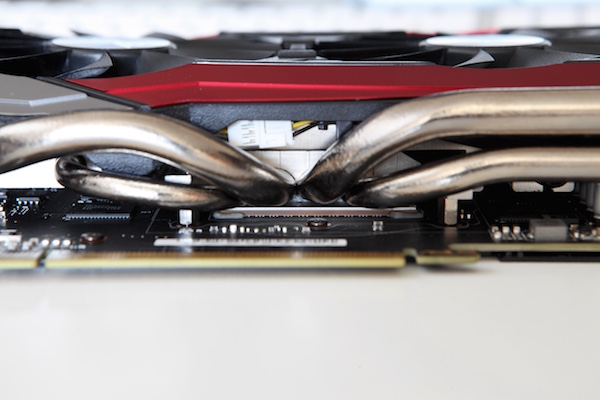

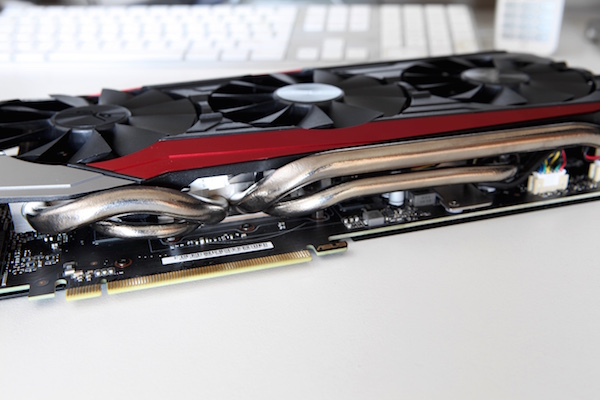

Bei einem kompletten Blick aus Richtung des PCI-Express-Steckplatzes sieht man auch vier der fünf Heatpipes, die ASUS im DirectCU-III-Kühler verbaut hat. Deren Position und Stärke schauen wir uns noch genauer an.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

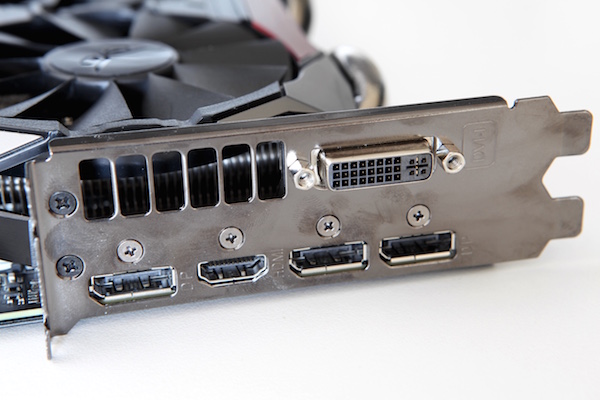

Auf der Slotblende bietet ASUS die für eine aktuelle NVIDIA-Grafikkarte übliche Konfiguration: Jeweils einmal HDMI 2.0 und Dual-Link-DVI und dreimal DisplayPort 1.2 sollten jeden Nutzer glücklich machen und den gewünschten Anschluss bereitstellen.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

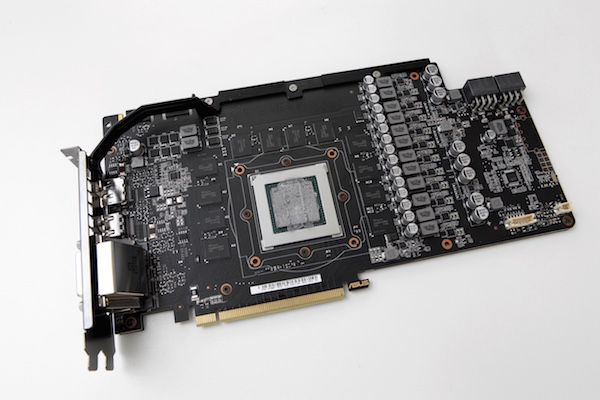

In der Folge haben wir auch den Kühler entfernt, um einen Blick auf das von ASUS entwickelte PCB zu werfen. Mittig ist dabei die GPU zu sehen, um die sich die Speicherchips reihen. Die rechte Hälfte des PCBs gehört der Strom- und Spannungsversorgung. Hier ebenfalls sehr schön zu sehen ist ein Metallarm, der zur Stabilisierung am oberen Bereich des PCBs befestigt ist.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

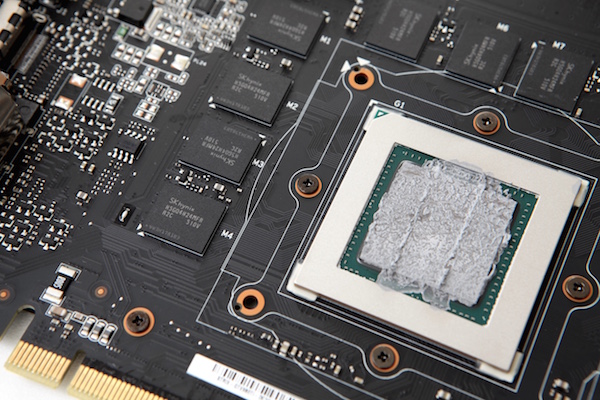

Wie bei aktuellen NVIDIA-Karten im High-End-Bereich üblich, sind für die 6-GB-Konfiguration auf der GeForce GTX 980 Ti 12 GDDR5-Chips mit einer Kapazität von jeweils 512 MByte bzw. 4.096 MBit Speicherkapazität verbaut. Diese hören auf die Bezeichnung H5GCQ4H24MFR-R2C und stammen aus dem Hause SK Hynix. Sie sind bei einer Versorgungsspannung von 1,55 V für einen Takt von 1.750 MHz spezifiziert. ASUS übertaktet den Speicher allerdings auf 1.800 MHz.

ASUS GeForce GTX 980 Ti Strix
ASUS GeForce GTX 980 Ti Strix

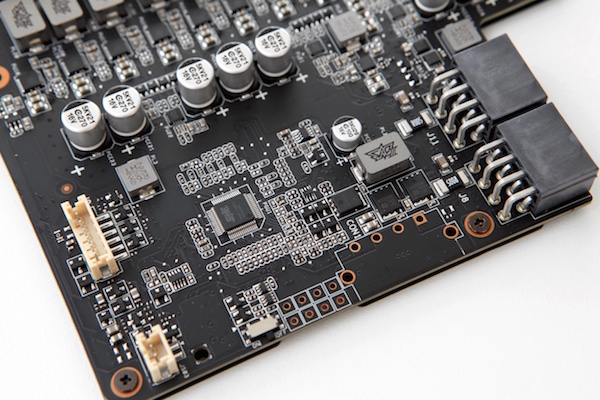

Im hinteren Bereich der Karte befinden sich einige weitere wichtige Komponenten der Strom- und Spannungsversorgung. Unter anderem wären das der Controller für die Spannungswandler und einige Messschaltungen, die unter anderem den Stromfluss in Echtzeit messen können. Hier ebenfalls zu sehen sind noch einmal die Spannungsmesspunkte, die allerdings auch hier ohne Beschriftung auskommen müssen. Das PCB ist offenbar auch dazu ausgelegt die Speicherheizung aufzunehmen, die wir von den Matrix-Karten kennen.



Social Links

Seitenübersicht

Kommentare (34)

#25
Registriert seit: 10.03.2005

Oberbootsmann
Beiträge: 842
87mV sind aber auch nur in dem standart bios das limit oder? mit einem ordentlichen custom bios sollte doch etwas mehr als 87mv drin sein...da kann ich ja bei meiner 980m höhere spannung zugeben...
(an der stelle mal die frage, was ist derzeit die "beste" 980ti zum OC, sprich ohne diesen power target, temp target und boost müll?
und was verbraucht die karte ohne oc? ich sags dir, man kann es bei hwluxx einfach nicht rausfinden
sehe ich es aber richtig dass die karte mit oc dann schon 142watt mehr als die referenzkarte zieht?

ich muss wohl auch irgendwo überlesen haben was die definition von"last" ist
wie THG schon gezeigt hat ist maxwell auch nur effizient wenn die leistung der karte nicht durchgehend gefordert wird, wenn man z.b. auf HD mit 60fps spielt
spielt man aber in 2560 oder 4k und die karte hat durchgehend 100% auslastung zieht maxwell nicht wenig strom aus der steckdose und liegt ohne weiteres auf höhe von amd wenn nicht drüber

so sieht z.b. eine ordentliche messung des verbrauchs aus:
Ergebnisse: Leistungsaufnahme - Nvidia GeForce GTX 980 Ti (6GB) im Test: GM200 für Gamer

wenn man also eine übertaktete 980ti im sli für 4k benutzt darf man wohl davon ausgehen dass die etwa 500-1000w ziehen, eher so um die 700 watt, da die grafikkarten durchgehen im maximum laufen werden...
da ist eine 295x2 auf einmal n stromsparer

http://www.tomshardware.de/fury-x-leistungsaufnahme-effizienz-benchmark-pumpe,testberichte-241853.html
hier ist auch das fazi besonders interessant und bezihet sich auf das was ich oben unter definition von last geschrieben habe
#26
customavatars/avatar104207_1.gif
Registriert seit: 12.12.2008
Wien
Leutnant zur See
Beiträge: 1197
Ach, jetzt begreife ich worum es dir geht.
Es geht wieder einmal um eine angebliche miese Hetze gegen AMD.
OK, alles klar, dann kann ich mir ja jegliche Argumente sparen.

Du hast natürlich Recht, eine 295x2 braucht weniger Strom als ein 980Ti OC SLI-Gespann, blöderweise hat das auch nie jemand bestritten weil jedem klar ist dass Maxwell zwar starkes OC-Potential hat, aber dann Strom frisst.
#27
Registriert seit: 10.03.2005

Oberbootsmann
Beiträge: 842
ne darum gehts mir eigentlich nicht, sondern um die nennen wir es rudimentäre verbrauchsmessung als grundlage für all die effizienz diskussion.
die nvidia karten sind ja, wenn man powertarge usw. auf max stellt und üvertaktet usw. zugegebenermaßen schneller als die amd karten, verbrauchen dann aber auch sehr viel strom. das sollte einfach mal festgestellt werden um diesen ewig diskussionen über den stromverbrauch einen riegel vorzuschieben.

momentan läuft es halt so, die leute sehen zweifelhafte und fehlerbehaftete annäherungsmessungen des stromverbrauchs der referenzkarten sehen und diskutieren dann über alle karten von amd sowie nvidia.
#28
customavatars/avatar82971_1.gif
Registriert seit: 20.01.2008
Kraichgau
HWLUXX OC-Team
Extrem-OC Anfänger
Beiträge: 19831
https://m.facebook.com/story.php?story_fbid=759208494225391&id=346079665538278&ref=fbwaexpcopy
Ich habe der Karte mal die Sporen gegeben
#29
Registriert seit: 28.09.2008

Gefreiter
Beiträge: 33
Zitat Dancop;23689577
https://m.facebook.com/story.php?story_fbid=759208494225391&id=346079665538278&ref=fbwaexpcopy
Ich habe der Karte mal die Sporen gegeben


Habe kein Facebook. Was war denn der maximale Takt den du rausholen konntest? Und hattest du ein Custom Rom?
#30
Registriert seit: 10.08.2015

Matrose
Beiträge: 1
Ich zweifle an den OC Taktraten. Die Karte rennt vorher ins PowerTarget und um eine Taktstufe (-13MHz) wird sie auch reduziert weil sie über 65°C warm wird. Stellt mal ein Video von Heaven 4.0 hoch bei dem die 1545/2000 durchgehend gehalten werden, DANN glaube ich euch. Solche Werte die echt & konstant anliegen erreicht man nur mit BIOS Mods.
#31
Registriert seit: 22.08.2015

Matrose
Beiträge: 22
Hallo also nach drei Versuchen bin ich aus bei der Asus 980 Ti Strix Oc gelandet . Hatte zuerst die MSI 980ti Gaming (Spulenfpieben und Kühlung zu schwach ) dann die Gigabyte 980 TI G1 ( Spulenfpieben zu laut auch mit neuem Bios ). Jetzt habe ich die Asus 980 TI kein Spulenfieben und leise ). Die OC güte war bei allen 3 gut . Die Asus kann aber denn Tack am besten halten . Die Gigabyte und MSI starteten zwar mit 1392 Mhz landet aber nach kurzer Zeit bei 1342 Mhz. Die Asus läuft immer mit 1380 durch gehend und bleibt schön kühl . Was ich auch super finden das man die 0 Lüftersteuerung ausschalten kann . Die Karte ist trotzdem nicht zuhören . Das OC Programm finde ich bei Asus auch am besten . Das von Gigabyte hat mir zu wenig einstell Möglichkeiten das von MSI ist mit zu Kompliziert. Das von Asus ist genau richtig .

LG
Andy
#32
customavatars/avatar111175_1.gif
Registriert seit: 27.03.2009
Harz
Oberleutnant zur See
Beiträge: 1478
ich hoffe ich kann meine frage hier unterbringen...

ich bin grad dabei den kosten/nutzen faktor einer grafikkartenaufrüstung zu eruieren und wollte die Asus karte da mal mit einbeziehen. lange rede, kurzer sinn...es geht mir eigentlich nur darum zu erfahren, ob ich mit meinem netzteil noch hinreichen würde.

gegeben ist (auch da links <--- einsehbar):

- i5 3570 (gerne mal @4ghz)
- Enermax 525w Pro82+

wird das vllt. ein wenig zu knapp für eine übertaktete 980er ti ? wenn dies der fall ist...meint ihr ich könnte die karte ohne OC ('normal modus' via Asus-tool) eine zeit lang an gegebenem NT betreiben bis ein stärkeres den weg zu mir findet ?

mfg
#33
Registriert seit: 04.08.2015

Fregattenkapitän
Beiträge: 2716
Also ohne OC auf jeden Fall, allerdings würde ich einen Thread in der Netzteilrubrik aufmachen. Da gibt es Leute mit durchaus mehr Ahnung :)
#34
customavatars/avatar111175_1.gif
Registriert seit: 27.03.2009
Harz
Oberleutnant zur See
Beiträge: 1478
vielen dank für die einschätzung. dann werde ich mich mal in den netzteil-kaufberatungs-fred reinhängen.

mfg
