ASUS ROG Matrix Radeon R9 290X und GeForce GTX 780 Ti im Test

DruckenE-Mail
Erstellt am: von

Seite 5: ASUS ROG Matrix GeForce GTX 780 Ti Platinum - Impressionen (2)

Auch bei der ASUS ROG Matrix GeForce GTX 780 Ti Platinum erhoffen wir uns einige weitere Erkenntnisse zur Karte durch einen Blick auf das PCB ohne störenden Kühler.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

Nur im Detail lassen sich Unterschiede zwischen den beiden Modellen der ROG-Matrix-Reihe ausmachen. Insgesamt wirkt die ROG Matrix Radeon R9 290X Platinum etwas vollgepackter, was wohl maßgeblich daran liegt, dass der Speicherausbau etwas größer ist und weniger Platz für die dazugehörigen Speicherchips vorhanden war.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

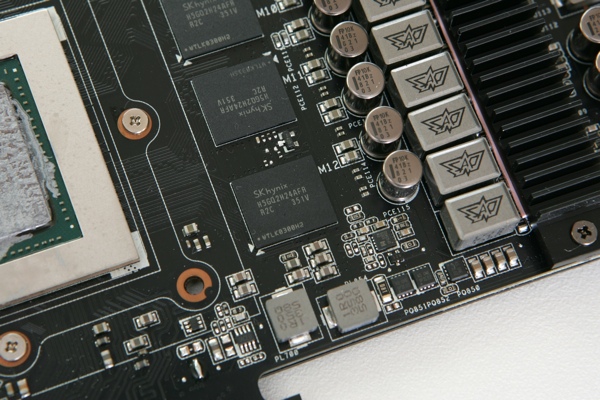

ASUS verbaut auf der ROG Matrix GeForce GTX 780 Ti Platinum 12 GDDR5-Speicherchips aus dem Hause Hynix. Sie hören auf die Bezeichnung H5GQ2H24AFR-R2C. Decodiert bedeutet dies: Der Speicher stammt aus dem Hause Hynix und es handelt sich um DRAM, genauer gesagt GDDR5-Speicher. Betrieben wird dieser mit einer VDD mit 1,5 Volt und einer VDDQ von 1,5 Volt. Organisiert ist dieser Speicher in 2 Gbit Chips mit 32 ms in 16 Bänken. Die Chips sind in der 2. Generation dieser speziellen Bausteine gefertigt und es handelt sich um ein Fine Line BGA (FBGA), also ein Ball Grid Array mit verringertem Lötpunktabstand von 0,5 mm bis 0,7 mm. Spezifiziert ist dieser Speicher bis zu einem Takt von 3,5 GHz bei einer Betriebstemperatur von 0 bis 85 °C.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

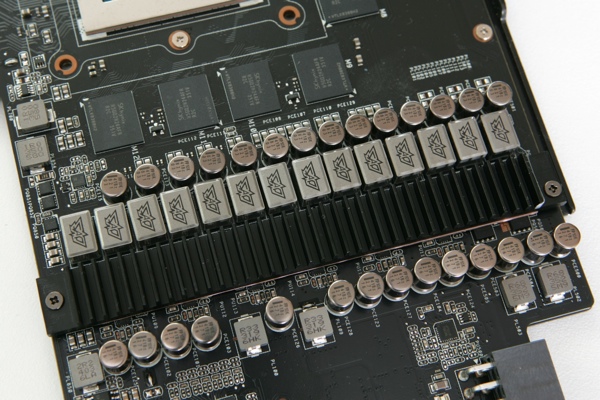

Wie auch beim ersten Modell in diesem Test verwendet ASUS auch bei der Variante mit NVIDIA-GPU eine 14-phasige Spannungsversorgung und auch hier gilt, dass nicht nur die reine Anzahl der Phasen wichtig ist, sondern auch die verwendeten Komponenten. Sie sollen auf der einen Seite einen möglichst stabilen Betrieb, selbst im Grenzbereich, ermöglichen und auf der anderen Seite besonders langlebig sein.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

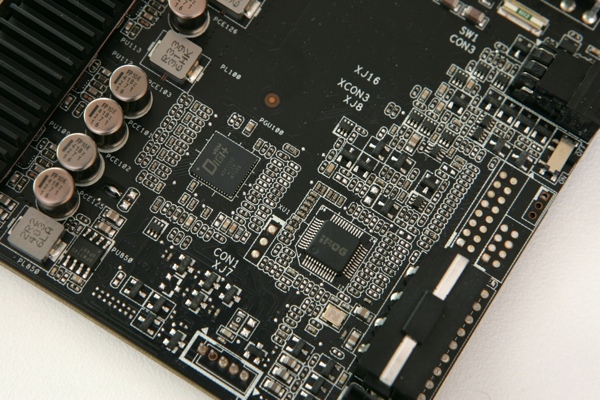

Nicht verwunderlich ist bei den bisherigen Parallelen zwischen den beiden Karten, dass ASUS auch hier den eigenen Digi+-VRM nebst eigenem iROG-Chip verwendet.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

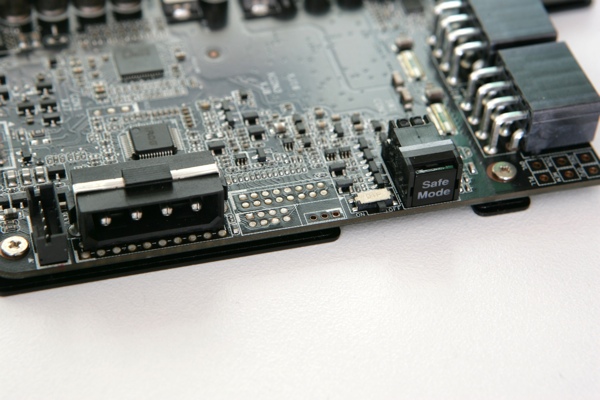

Am hinteren Ende der Karte ist rechts wieder das Panel mit den Lötpunkten für die verschiedenen Spannungen zu sehen. Links davon befindet sich der "Safe Mode"-Switch, welcher alle im BIOS gemachten Einstellungen wieder auf ihre Standardwerte zurücksetzt. Wiederum links davon ist der DIP-Schalter der Speicherchip-Heizung zu sehen. Wer zusätzlich zu den vorhandenen PCI-Express-Stromanschlüssen noch etwas mehr elektrische Leistung an die ASUS ROG Matrix GeForce GTX 780 Ti Platinum bringen möchte, der kann dies über den Molex-Stecker tun, der ganz links zu sehen ist.



Social Links

Seitenübersicht

Kommentare (119)

#110
Registriert seit: 16.09.2014

Matrose
Beiträge: 1
Moin Leute,

bin am überlegen mir die 780ti Version anzuschaffen,doch erstmal ein Paar fragen dazu. Ich bin Hobby übertakter weswegen mich die Karte so sehr anspricht, mich würde jedoch mal interessieren mit welchen Kühlsystem hardwareluxx die benches gemacht haben. Im Artikel steht das sie die karte für die Tests übertaktet haben, nur mit was?!?! Mit dem Lüfter der verbaut ist? Oder haben sie beim Test doch ne wakü benutzt?
Bzw. Hat jemand mit dem verbauten Lüfter schon übertaktet? Wenn ja, was ist damit drin? Kann man die werte aus den Tests damit erreichen? Und kann mit der übetraktung auch mehrere Stunden gezockt werden? (Zocke bf4, DayZ standalone, LoL USW..) hätte keine Lust bei übertaktung mit werkslüfter abstürze in Kauf zunehmen.

System: I7 4790k mit be quit dark Rock auf 4 x 4,3 GHz getaktet, Asus MAXIMUS VII RANGER Z97 Board, cruzial mx100 128gb SSD, 2x 4Gb G.Skill TridentX CL 10 DDR3 RAM, 630 Watt be quit! Pure Power L8 und zur zeit ne gtx 680 ;)

Danke im vorraus für antworten!!
#111
Registriert seit: 18.05.2007

Vizeadmiral
Beiträge: 7618
Meine ging anfangs auf 82 Grad jetzt nur noch 75-77 Grad. Alles in bf4 und default clock. 1150 boost durchgängig. Bin aber auch am überlegen ob die Karte zurück geht. Denn mit geschlossenen Gehäuse und im Sommer bei 33 Grad wird es sicher grenzwertig.
#112
customavatars/avatar156696_1.gif
Registriert seit: 08.06.2011
Köln
Stabsgefreiter
Beiträge: 301
Bei so hohen Temps würde ich mir überlegen wie man die Lüftung im Gehäuse optimieren kann.
#113
Registriert seit: 18.05.2007

Vizeadmiral
Beiträge: 7618
Die ist super. Die 2 xeons laufen auch mit super temps.
#114
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1128
Das liegt an der Karte. Meine cpu liegt auch immer um 45 Grad beim Spielen

Man muss dazu auch sagen, dass sie in den anspruchsloseren Spielen ne Ecke kühler als meine alte 780 Windforce ist. Bei Dirt Showdown zB jetzt 55 statt 67 Grad.
#115
Registriert seit: 19.11.2011

Matrose
Beiträge: 20
Das mit der Lüfterkurve probier ich später mal (heut Abends vllt.).

Gestern hatte ich den GPU Boost Takt im Asustool auf 1046Mhz runtergesetzt,
bisher keine Crashes damit gehabt. Und einen Gehäuselüfter entfernt,
war mir alles zu laut. Jetzt laufen nur noch CPU-Lüfter und einer hinten rausblasend.

Temptarget zwar errreicht, aber Metro 2033 stürzte nicht ab.

Ergh, aber bei vielen wird das Temptarget erreicht, wollte sie zurückschicken, aber wenn das einige auch haben behalt ich sie.
Grad den Preis bei Alternate gsehn: 699€
Ha die Einsparung ist auch ein Grund sie erstma zu behalten ^^
#116
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1128
Sehr ihr eigentlich auch so wenig im Asus Tool? In Tests sind da so 5 Punke mit Volt und verschiedenen Takten. Ich sehe nur Takt der GPU und RAM. Mehr nicht. Keine Volt zum anpassen oder Temperaturtarget.

Das meine ich

http://event.asus.com/vga/2012/gpu_tweak/img/home/gpu-tweak.png
#117
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11725
Du musst in den Settings erst die Spannungseinstellungen einschalten und dann auch unter Tuning die entsprechenden Hacken setzen :wink:
#118
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1128
Okay danke. Probier ich nachher mal
#119
Registriert seit: 19.11.2011

Matrose
Beiträge: 20
Also Danke, das mit der Lüftersteuerung lief gut. Kein Absturz. Standard ist die Karte echt nicht zu gebrauchen.

Was mir aufgefallen ist, das im Asus GPU Tweak im Monitor eine GPU Spannung von maximal erreichten 1147mv angezeigt werden, mein "Max GPU Voltage" aber 10mv darunter liegt, sprich 1137mv.

Auch als ich mal die GPU Spannung auf 1151mv angehoben hatte, änderte sich nur die Speichergeschwindigkeit auf ca 7090Mhz.
Alles andere blieb unberührt oO.

Später funzte es aber, war wohl n Bug oder so?

Bei eingestellten 1100Mhz GPU Takt waren es Boost 1170Mhz ca.

Hab ich so ne schlechte erwischt.
