ASUS ROG Matrix Radeon R9 290X und GeForce GTX 780 Ti im Test

DruckenE-Mail
Erstellt am: von

Seite 4: ASUS ROG Matrix GeForce GTX 780 Ti Platinum - Impressionen (1)

Die zweite Karte in diesem Test ist die ASUS ROG Matrix GeForce GTX 780 Ti Platinum. Auch diese werden wir uns nun etwas genauer in ihren Details anschauen.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

Auf den ersten Blick ist kein Unterschied zwischen den beiden Modelle der ROG-Matrix-Reihe auszumachen. Auch die Abmessungen sind mit einer Länge von 29,5 cm und einer Höhe von 15 cm (Kühler eingeschlossen) identisch.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

Ein erster Unterschied ist bei einem Blick auf die Rückseite zu erkennen. Zwar verbaut ASUS auch bei der ROG Matrix GeForce GTX 780 Ti Platinum eine Backplate, allerdings ist diese im Bereich der Rückseite der GPU etwas anders konstruiert. Den Grund dafür kennen wir jedoch nicht.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

Ebenfalls auf beiden Karten zum Einsatz kommen zwei 95-mm-Lüfter, von denen einer ein Hybrid aus Radial- und Axiallüfter ist. Dieser befindet sich in der Nähe zur Slotblende und soll die warme Luft aus dem Gehäuse blasen.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

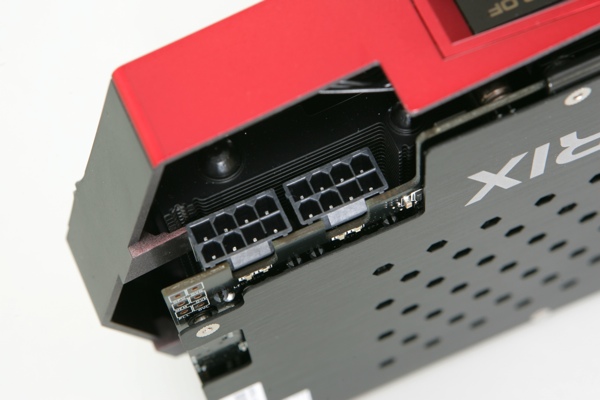

Ebenfalls für beide Modelle gleich ist die Ausstattung mit zwei 8-Pin-Stromanschlüssen, die hier ebenfalls um 180° gedreht angebracht sind. Theoretisch kann die Karte über die jeweils 150 Watt dieser beiden Anschlüsse und die 75 Watt des PCI-Express-Steckplatzes 375 Watt aufnehmen. Allerdings können über die beiden PCI-Express-Stromanschlüsse auch deutlich mehr als nur die von der ATX-Norm vorgesehenen 150 Watt geführt werden.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

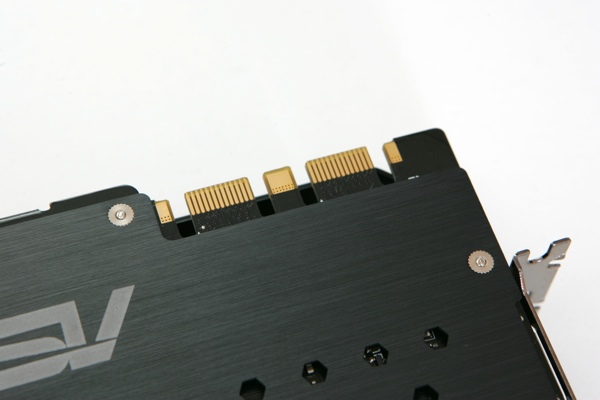

Anders als bei den High-End-Karten bei AMD müssen bei NVIDIA noch die SLI-Anschlüsse bemüht werden, wenn zwei oder mehr Karten in einem Multi-GPU-System zusammengefasst werden sollen.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

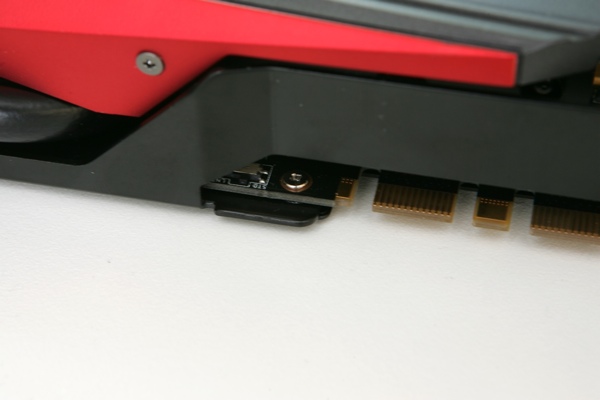

Links von den beiden SLI-Anschlüssen befindet sich ein DIP-Schalter, der einige Sicherheitsmechanismen der GPU ausschaltet. ASUS muss diesen auf der ROG Matrix GeForce GTX 780 Ti Platinum etwas unter dem Kühler verstecken, da hier noch etwas Platz für die besagte SLI-Anschlüsse benötigt wurde, die beim Modell mit AMD-GPU nicht mehr nötig sind. Ist der DIP-Schalter von Standard auf LN2 gesetzt, können höhere Spannungen angelegt, ein höheres Power-Limit gesetzt und größere Ströme fließen, ohne dass die Sicherheitsmechanismen eingreifen und die Karte bei Gefahr abschalten. Natürlich geht man damit aber auch ein höheres Risiko ein, die Karte vollständig zu zerstören.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

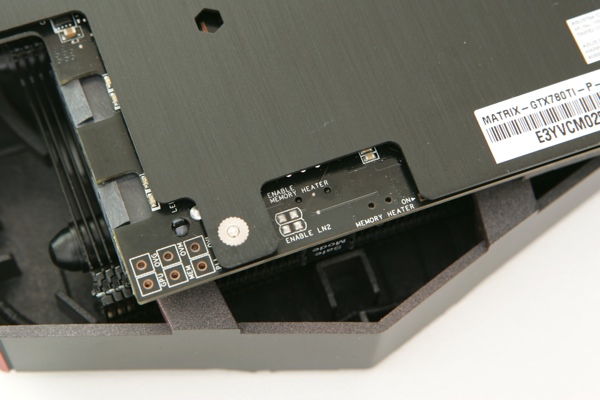

Wie auch das Modell mit AMD-GPU verfügt auch die ROG Matrix GeForce GTX 780 Ti Platinum über Lötpunkte, an denen die Spannungen abgegriffen aber auch Hardware-Level gesetzt werden können. Das dazugehörige Panel ist hier ganz links zu sehen. Rechts davon sind zwei weitere Lötpunktpaare zu sehen, welche bei erfolgreicher Überbrückung den DIP-Schalter für den LN2-Mode aktivieren und zum zweiten auch die Speicherchip-Heizung über einen weiteren DIP-Schalter zugänglich machen.

ASUS ROG Matrix GeForce GTX 780 Ti Platinum
ASUS ROG Matrix GeForce GTX 780 Ti Platinum

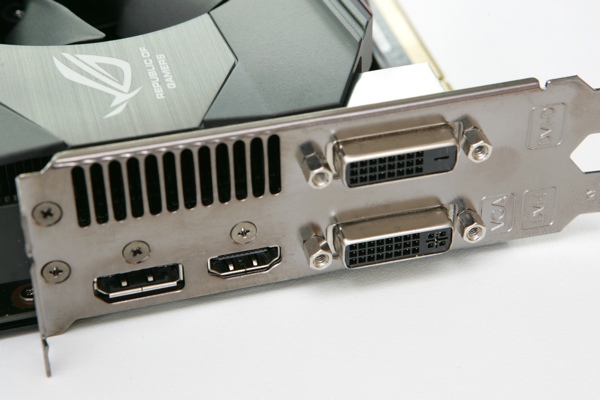

Auf der Slotblende finden wir die üblichen Display-Anschlüsse in Form von jeweils einmal DisplayPort 1.2 und HDMI 1.4 sowie zweimal Dual-Link-DVI (jeweils einmal DVI-I und DVI-D). Ebenfalls zu erkennen sind die Öffnungen, durch die der kombinierte Radial-Axiallüfter etwas warme Luft aus dem Gehäuse blasen soll.



Social Links

Seitenübersicht

Kommentare (119)

#110
Registriert seit: 16.09.2014

Matrose
Beiträge: 1
Moin Leute,

bin am überlegen mir die 780ti Version anzuschaffen,doch erstmal ein Paar fragen dazu. Ich bin Hobby übertakter weswegen mich die Karte so sehr anspricht, mich würde jedoch mal interessieren mit welchen Kühlsystem hardwareluxx die benches gemacht haben. Im Artikel steht das sie die karte für die Tests übertaktet haben, nur mit was?!?! Mit dem Lüfter der verbaut ist? Oder haben sie beim Test doch ne wakü benutzt?
Bzw. Hat jemand mit dem verbauten Lüfter schon übertaktet? Wenn ja, was ist damit drin? Kann man die werte aus den Tests damit erreichen? Und kann mit der übetraktung auch mehrere Stunden gezockt werden? (Zocke bf4, DayZ standalone, LoL USW..) hätte keine Lust bei übertaktung mit werkslüfter abstürze in Kauf zunehmen.

System: I7 4790k mit be quit dark Rock auf 4 x 4,3 GHz getaktet, Asus MAXIMUS VII RANGER Z97 Board, cruzial mx100 128gb SSD, 2x 4Gb G.Skill TridentX CL 10 DDR3 RAM, 630 Watt be quit! Pure Power L8 und zur zeit ne gtx 680 ;)

Danke im vorraus für antworten!!
#111
Registriert seit: 18.05.2007

Vizeadmiral
Beiträge: 7628
Meine ging anfangs auf 82 Grad jetzt nur noch 75-77 Grad. Alles in bf4 und default clock. 1150 boost durchgängig. Bin aber auch am überlegen ob die Karte zurück geht. Denn mit geschlossenen Gehäuse und im Sommer bei 33 Grad wird es sicher grenzwertig.
#112
customavatars/avatar156696_1.gif
Registriert seit: 08.06.2011
Köln
Stabsgefreiter
Beiträge: 301
Bei so hohen Temps würde ich mir überlegen wie man die Lüftung im Gehäuse optimieren kann.
#113
Registriert seit: 18.05.2007

Vizeadmiral
Beiträge: 7628
Die ist super. Die 2 xeons laufen auch mit super temps.
#114
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1130
Das liegt an der Karte. Meine cpu liegt auch immer um 45 Grad beim Spielen

Man muss dazu auch sagen, dass sie in den anspruchsloseren Spielen ne Ecke kühler als meine alte 780 Windforce ist. Bei Dirt Showdown zB jetzt 55 statt 67 Grad.
#115
Registriert seit: 19.11.2011

Matrose
Beiträge: 20
Das mit der Lüfterkurve probier ich später mal (heut Abends vllt.).

Gestern hatte ich den GPU Boost Takt im Asustool auf 1046Mhz runtergesetzt,
bisher keine Crashes damit gehabt. Und einen Gehäuselüfter entfernt,
war mir alles zu laut. Jetzt laufen nur noch CPU-Lüfter und einer hinten rausblasend.

Temptarget zwar errreicht, aber Metro 2033 stürzte nicht ab.

Ergh, aber bei vielen wird das Temptarget erreicht, wollte sie zurückschicken, aber wenn das einige auch haben behalt ich sie.
Grad den Preis bei Alternate gsehn: 699€
Ha die Einsparung ist auch ein Grund sie erstma zu behalten ^^
#116
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1130
Sehr ihr eigentlich auch so wenig im Asus Tool? In Tests sind da so 5 Punke mit Volt und verschiedenen Takten. Ich sehe nur Takt der GPU und RAM. Mehr nicht. Keine Volt zum anpassen oder Temperaturtarget.

Das meine ich

http://event.asus.com/vga/2012/gpu_tweak/img/home/gpu-tweak.png
#117
customavatars/avatar34509_1.gif
Registriert seit: 31.01.2006
Jena / Thüringen
Moderator
HWLUXX OC-Team
TeamMUTTI
Beiträge: 11734
Du musst in den Settings erst die Spannungseinstellungen einschalten und dann auch unter Tuning die entsprechenden Hacken setzen :wink:
#118
customavatars/avatar195085_1.gif
Registriert seit: 04.08.2013

Leutnant zur See
Beiträge: 1130
Okay danke. Probier ich nachher mal
#119
Registriert seit: 19.11.2011

Matrose
Beiträge: 20
Also Danke, das mit der Lüftersteuerung lief gut. Kein Absturz. Standard ist die Karte echt nicht zu gebrauchen.

Was mir aufgefallen ist, das im Asus GPU Tweak im Monitor eine GPU Spannung von maximal erreichten 1147mv angezeigt werden, mein "Max GPU Voltage" aber 10mv darunter liegt, sprich 1137mv.

Auch als ich mal die GPU Spannung auf 1151mv angehoben hatte, änderte sich nur die Speichergeschwindigkeit auf ca 7090Mhz.
Alles andere blieb unberührt oO.

Später funzte es aber, war wohl n Bug oder so?

Bei eingestellten 1100Mhz GPU Takt waren es Boost 1170Mhz ca.

Hab ich so ne schlechte erwischt.
