> > > > Test: Zotac GeForce GTX 680 AMP! Edition

Test: Zotac GeForce GTX 680 AMP! Edition

DruckenE-Mail
Erstellt am: von

Seite 3: Impressionen (2)



alles

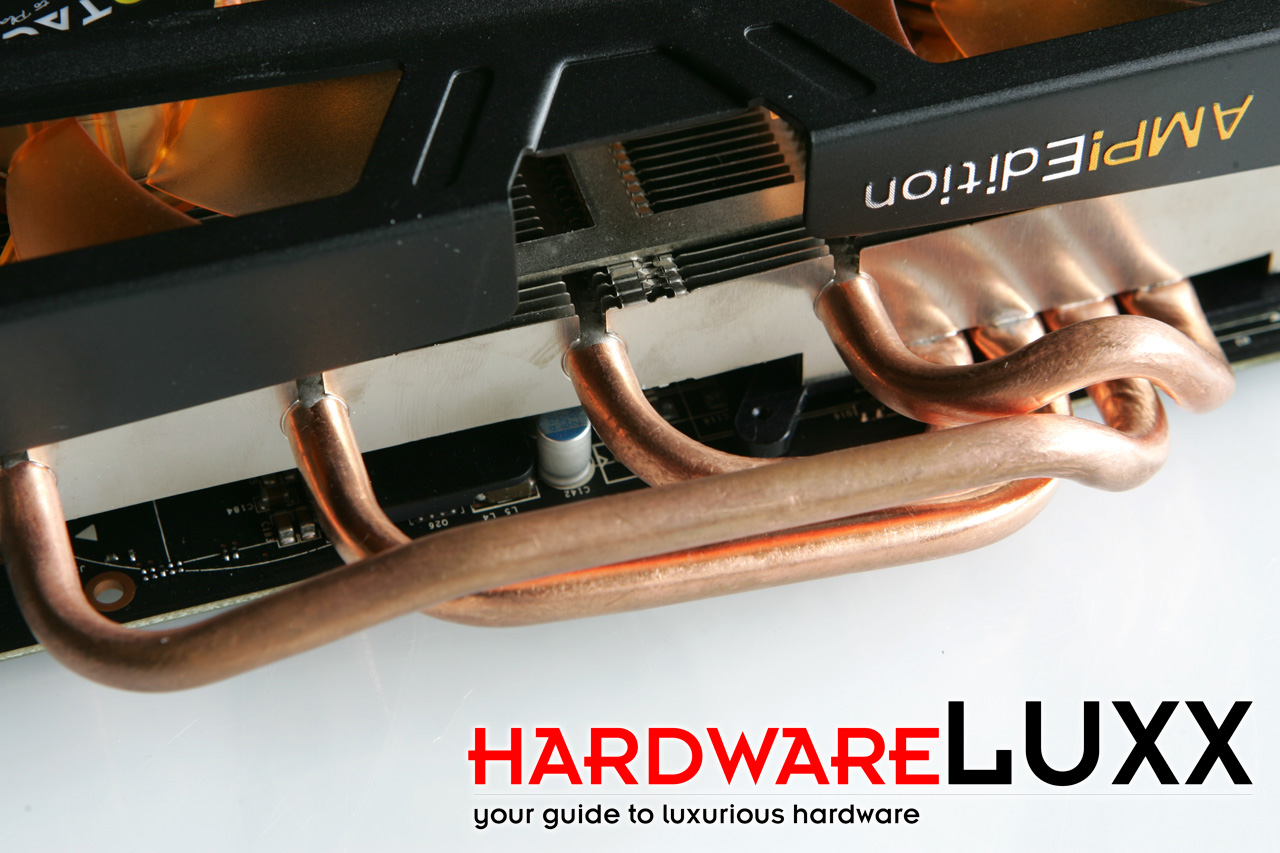

Noch einmal ein Blick auf die ausladende Heatpipe-Konstruktion, welche die Karte in der Bautiefe um einige Zentimeter erhöht. Sie ragen somit deutlich über das PCB hinaus.

alles

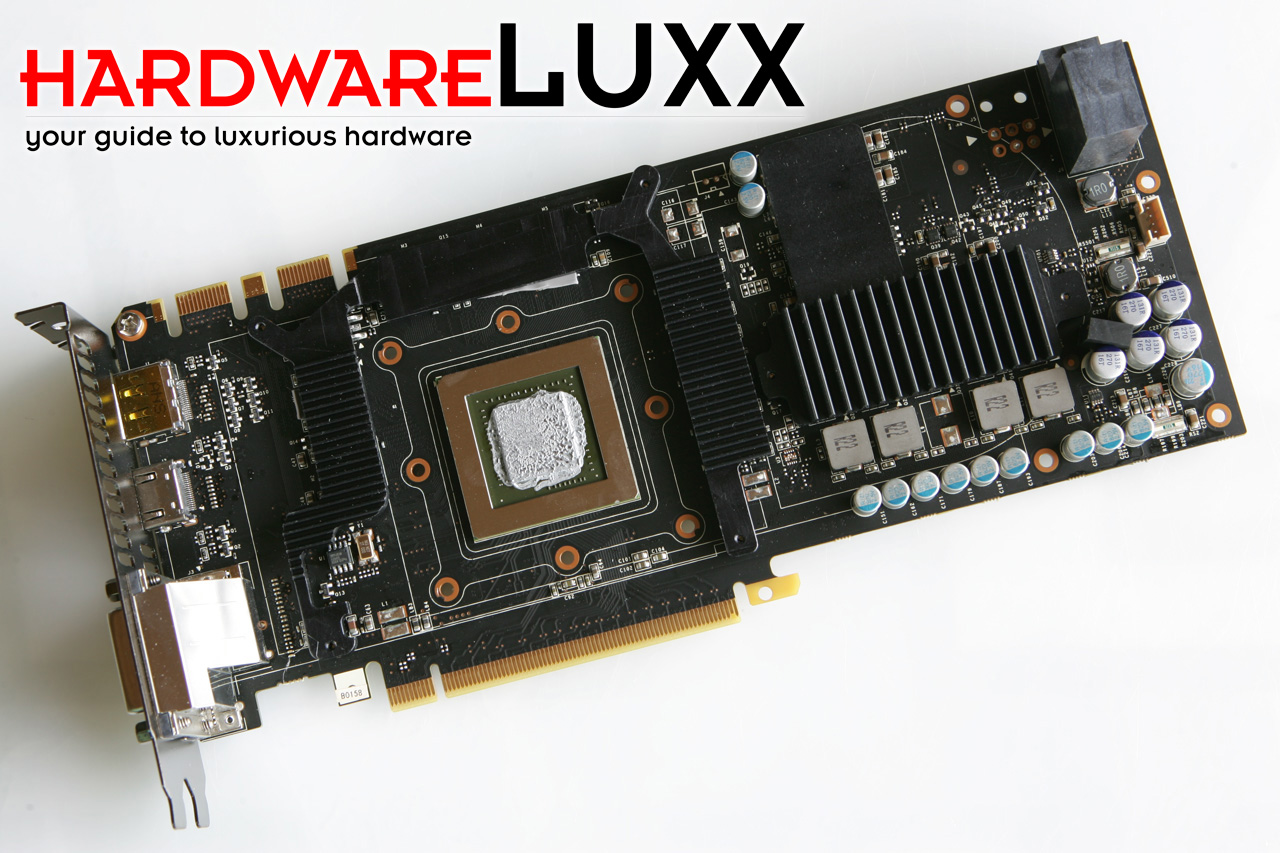

Nach der Demontage des Kühlers zeigt sich, dass Zotac nur die GPU aktiv über den großen Kühler abdeckt. Die Speicherchips sowie einige Bauteile der Spannungsversorgung sind mit Passivkühlern abgedeckt worden.

alles

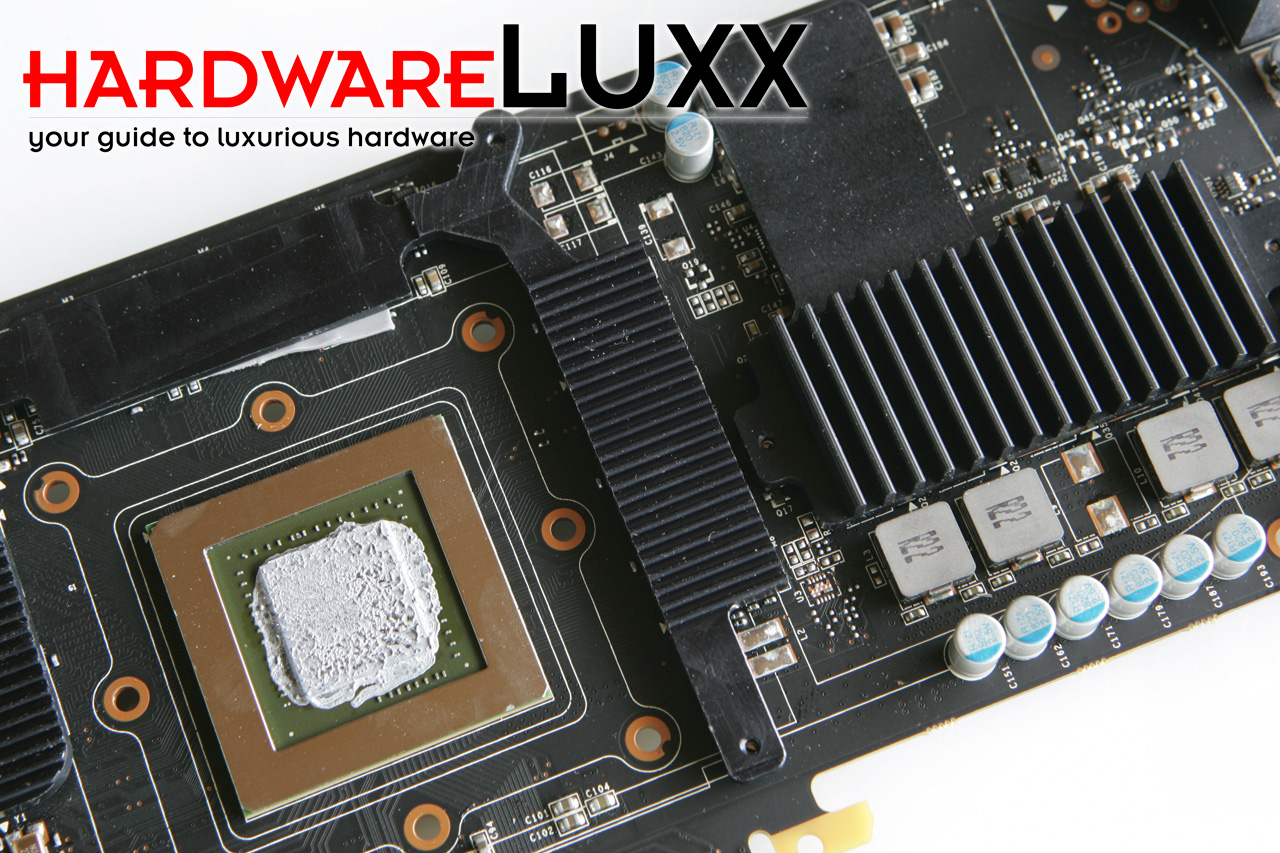

Über die Abdeckungen und darin eingefrästen Kühlrippen soll die Kühlung der weiteren Komponenten erfolgen. Die beiden Lüfter blasen durch den Heatsink direkt in diese Richtung und sollen die Abwärme somit abführen.

alles

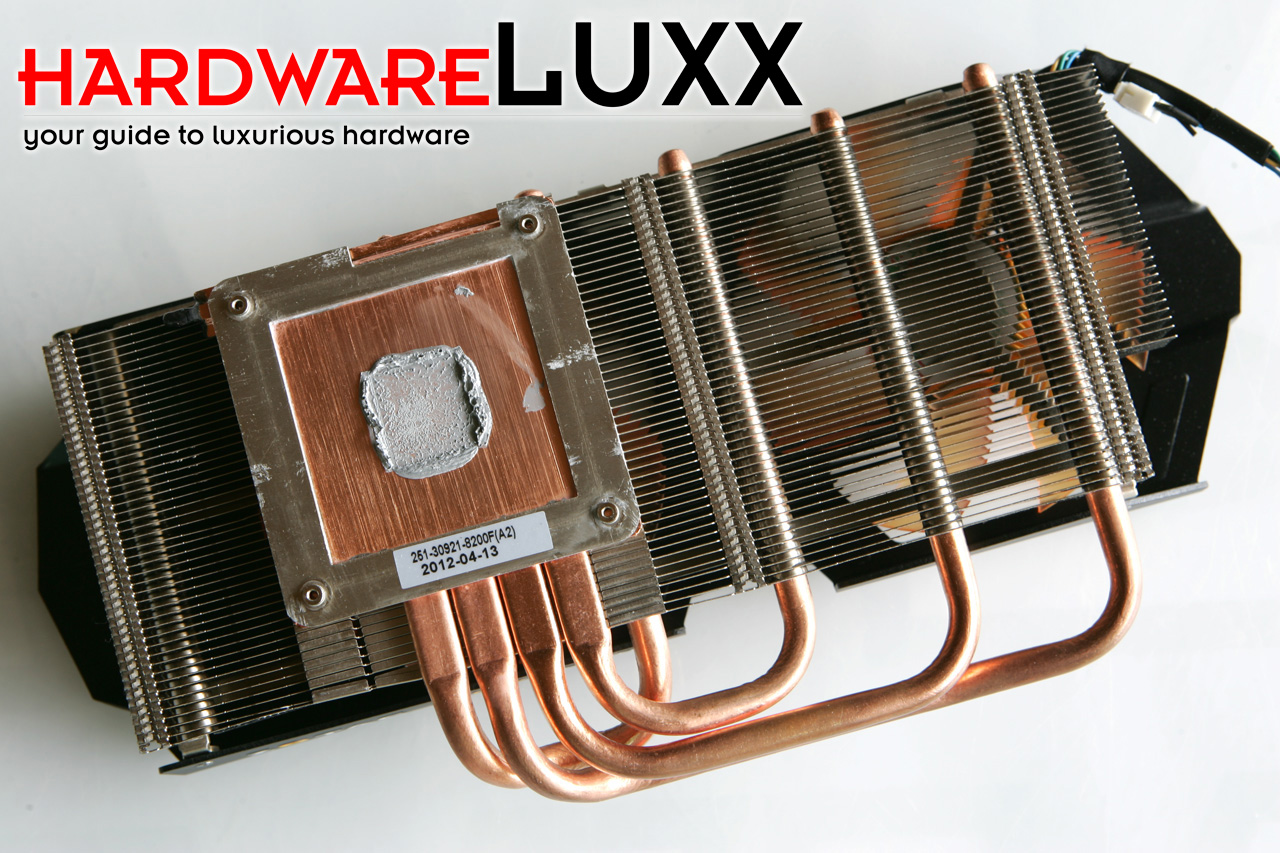

Schaut man sich den Kühler der GeForce GTX 680 AMP! Edition etwas genauer an, ist die massive Bodenplatte aus Kupfer zu erkennen, aus denen die Heatpipes hinausgeführt werden. Nur über die vier Befestigungspunkte wird der Kühler an seiner Position gehalten. Die leichte und "luftige" Optik hat also etwas Gutes für sich - durch das geringe Gewicht des Kühlers stellt die Befestigung keinerlei Problem dar.

alles

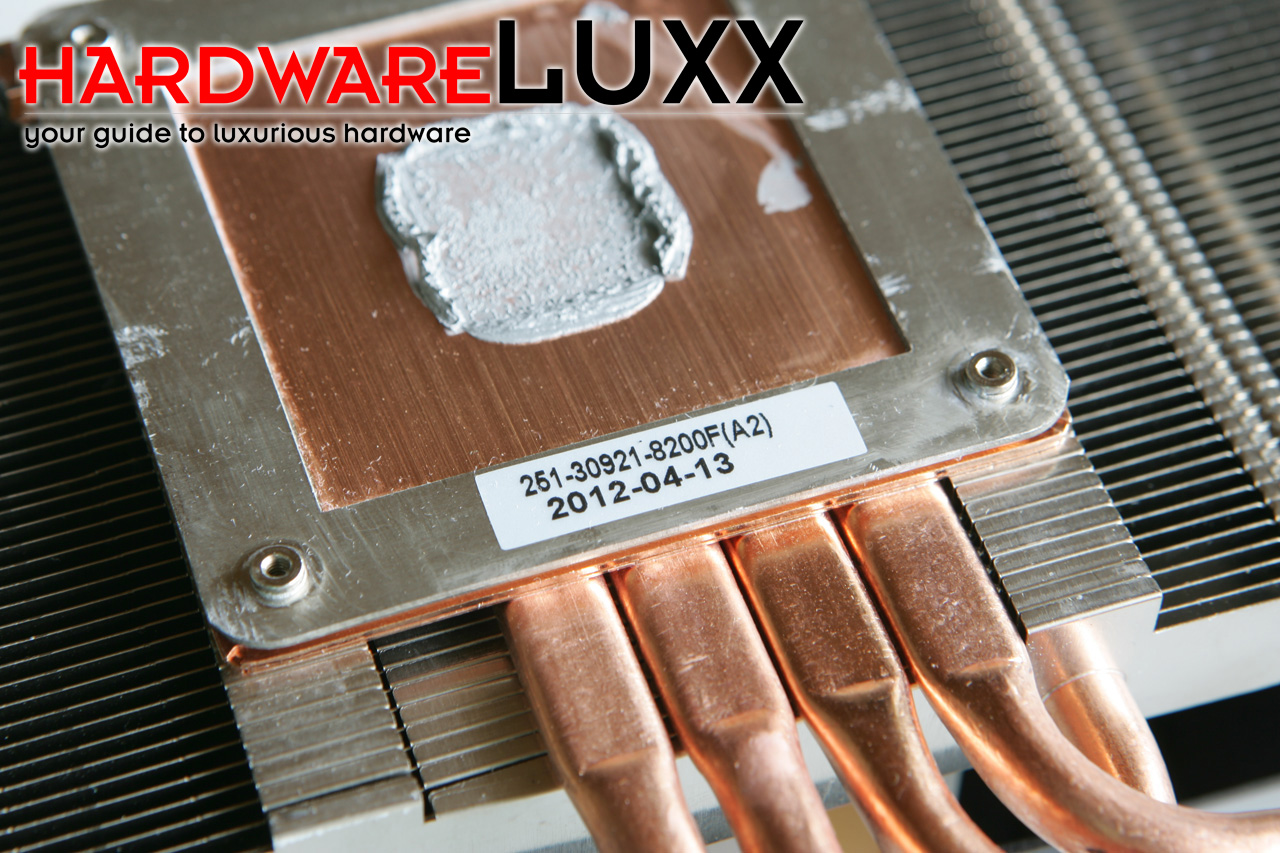

Der detaillierte Blick auf die Bodenplatte verrät dann auch, dass die Heatpipes nicht direkt auf der GPU aufsetzen, sondern in den Kupferboden eingelassen sind. Wie gut sich die Kühlung schlägt, werden wir bei den entsprechenden Messungen sehen.
