ATI Radeon HD 5870 - The Game has changed

DruckenE-Mail
Erstellt am: von

Seite 2: ATI Radeon HD 5870 - Impressionen (1)

5870_01_rs

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Wir waren persönlich etwas überrascht von der Größe der ATI Radeon HD 5870. Das PCB misst eine Länge von 27 cm und reizt die ATX-Spezifikationen somit aus. Von der eigentlichen Grafikkarte ist bis auf das PCI-Express-Interface kaum etwas zu sehen. Ein großes schwarzes Kühler-Gehäuse bedeckt sie komplett. Hier abgebildet ist das Referenzmodell von AMD, die ersten Retail-Karten dürften ähnlich aussehen, sind dann aber sicherlich mit einem Aufkleber des jeweiligen Herstellers versehen.

5870_01_rs

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

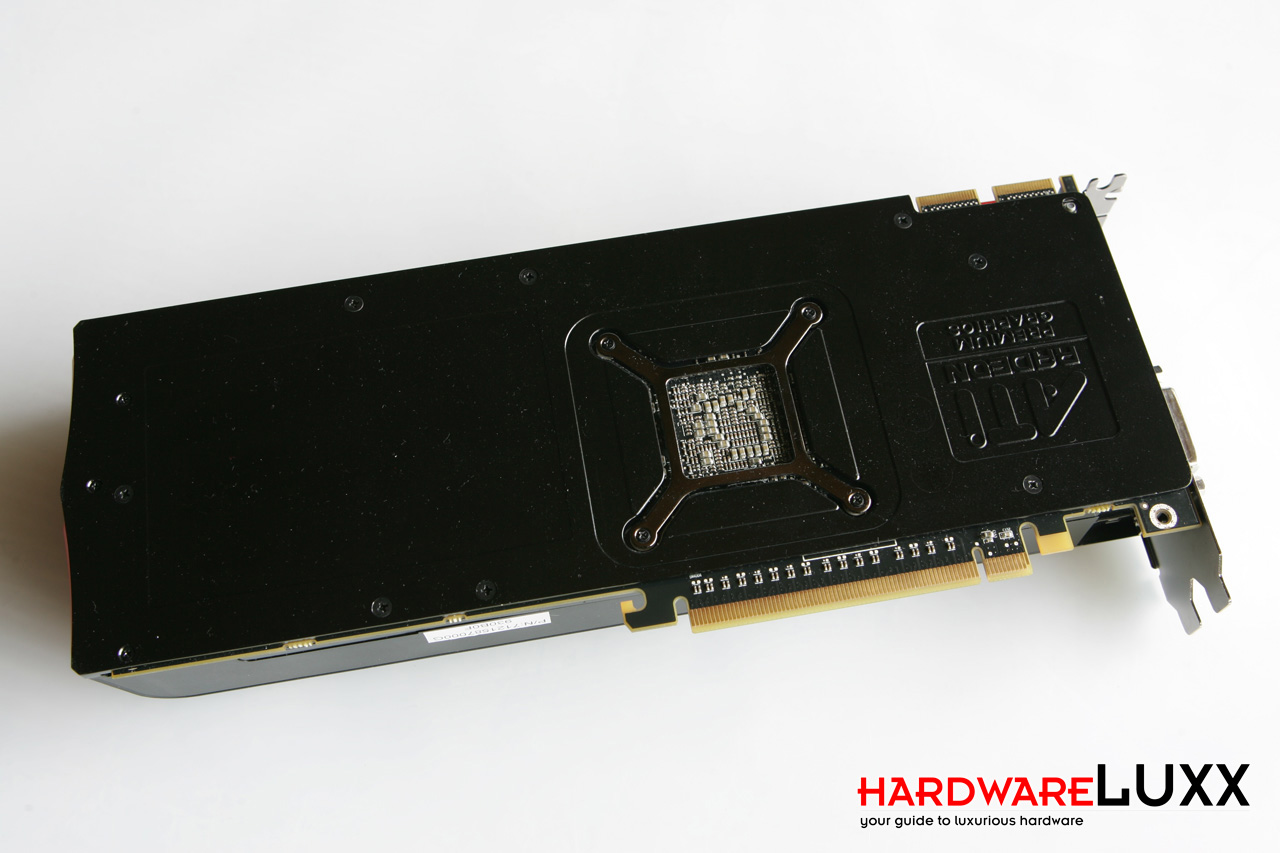

Auch die Rückseite ist komplett verdeckt. Das PCB versteckt sich hinter einer schwarzen Metallplatte. Nur eine kleine Aussparung an der Stelle, wo die GPU positioniert ist, gibt einen Blick auf das Board frei.

5870_01_rs

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Am hinteren Ende der Karte befindet sich ein 70-mm-Radiallüfter. Er sorgt für die nötige Frischluft. Diese wird angesaugt und in Richtung der PCI-Slotblende geblasen. Die Kühlung der Karte wollen wir an anderer Stelle noch einmal genauer betrachten.
