> > > > Corsair Carbide Series Air 740 im Test - E-ATX-Cube neu aufgelegt

Corsair Carbide Series Air 740 im Test - E-ATX-Cube neu aufgelegt - Innerer Aufbau (1)

DruckenE-Mail
Erstellt am: von

Seite 4: Innerer Aufbau (1)

Corsair Carbide Series Air 740

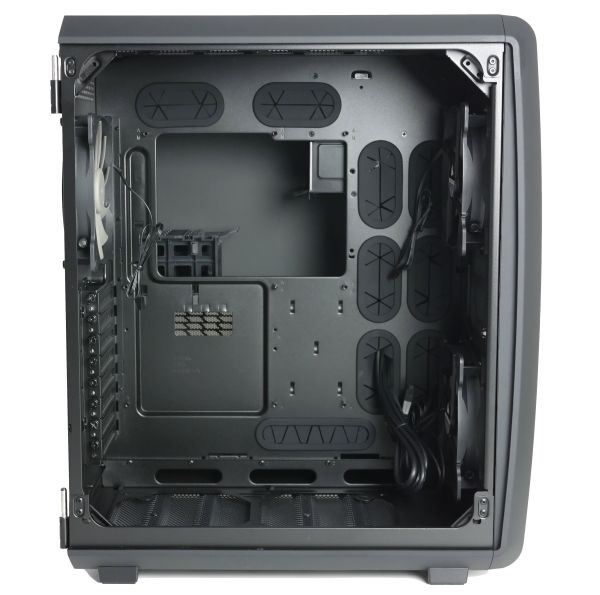

Dass Netzteil und Laufwerke aus der Mainboardkammer ausgelagert werden, ermöglicht ein Kühlsystem mit sehr direktem Luftstrom. Die beiden 140-mm-Frontlüfter und der 140-mm-Rückwandlüfter kühlen unmittelbar die temperaturkritische Hardware. Dazu hat dieser Aufbau auch optische Vorteile, denn die Mainboardkammer sollte auch mit verbauter Hardware sehr aufgeräumt wirken.

Corsair Carbide Series Air 740

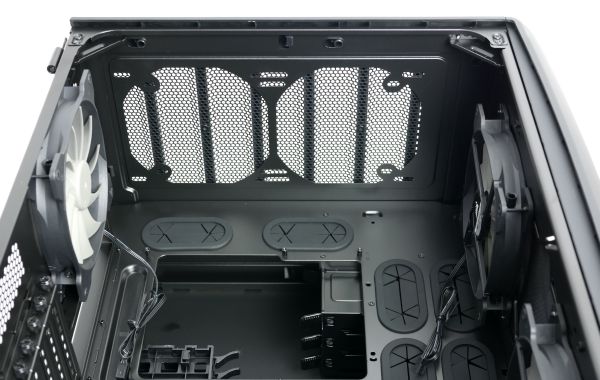

Zwischen der Mainboardoberkante und dem Gehäusedeckel lässt Corsair viel Platz - wir messen 7 cm Abstand. Wer einen Deckelradiator mit Standardlüftern (Bauhöhe 2,5 cm) nutzen möchte, kann problemlos zu Radiatoren mit bis zu 4,5 cm Bauhöhe greifen.

Corsair Carbide Series Air 740

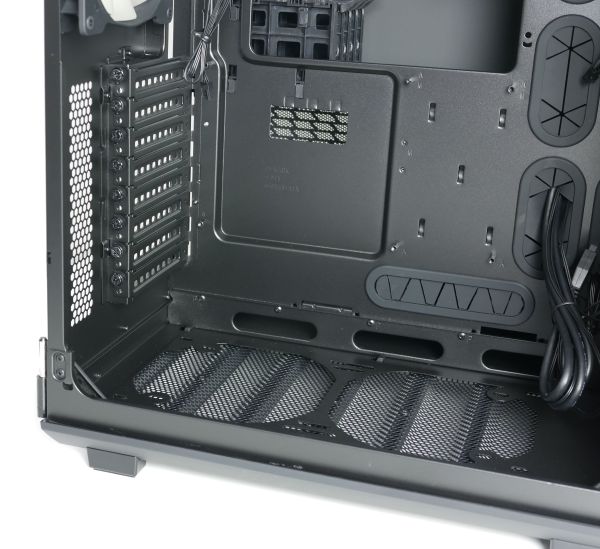

Wie hoch ein Bodenradiator ragen darf, hängt hingegen vor allem von den Erweiterungskarten, gegebenenfalls aber auch vom Mainboard ab. Zwischen dem Boden und dem untersten Erweiterungskartenslot lässt Corsair rund 5,5 cm Abstand.



Social Links

Seitenübersicht

Kommentare (21)

#12
customavatars/avatar33106_1.gif
Registriert seit: 09.01.2006

Admiral
Beiträge: 15010
Zitat kaiser;24885758
@Redphil: kann man bei dem Case Boden und Deckel tauschen und daraus quasi ein Reverse-ATX Case machen? Schaut auf jedenfall so aus.


Das Case ist sowohl seitentechnisch als auch oben und unten nicht symmetrisch - wird nicht funktionieren.
#13
customavatars/avatar5798_1.gif
Registriert seit: 17.05.2003
Augsburg
Admiral
Beiträge: 11137
Zitat HW-Mann;24886806
Das Case ist sowohl seitentechnisch als auch oben und unten nicht symmetrisch - wird nicht funktionieren.


oben und unten sind die Abdeckungen auf der Rückseite mit der selben Halterung festgemacht. Wenn das selbe System auch auf der Vorderseite verwendet wird, kann man die Teile einfach um 180° drehen. Sieht man leider auf den Bildern nicht.
#14
customavatars/avatar33106_1.gif
Registriert seit: 09.01.2006

Admiral
Beiträge: 15010
Wenn du nur Top und Boden vertauschst, wie es bei manchen Carbide ging, kommt das dabei raus: https://abload.de/img/gehtni12dsps.jpg

Eine andere Variante geht auch garnicht.
#15
Registriert seit: 07.09.2004

Flottillenadmiral
Beiträge: 4386
Mal vom Designaspekt abgesehen
- kein 5,25" Schacht
- zu grosses Window
- zu viel Kunststoff
- zu laut
- abstauben recht aufwendig
- habe sicher noch was vergessen...
#16
Registriert seit: 29.09.2011
Bochum
Oberbootsmann
Beiträge: 768
Das 540 war aber deutlich schöner. Das ist mir für einen "Cube" nicht eckig genug :-)
#17
customavatars/avatar132518_1.gif
Registriert seit: 02.04.2010

Matrose
Beiträge: 14
was eine Katastrophe in der Architektur! Sowas von Sinn freie Platzverschwendung habe ich echt selten gesehen. Sollte mal Personal anschaffen die wissen was notwendig ist und dies mit Design zusammen führen, dann wird nen Schuh draus.
#18
customavatars/avatar30135_1.gif
Registriert seit: 22.11.2005

Obergefreiter
Beiträge: 77
Zitat
Die immer unwichtiger werdenden 5,25-Zoll-Einschübe wurden ersatzlos gestrichen.


Das ist aber eine sehr subjektive Meinung und für mich der K.O.-Faktor!
#19
customavatars/avatar25322_1.gif
Registriert seit: 24.07.2005
DE
Korvettenkapitän
Beiträge: 2446
Nur mal der Vollständigkeit halber:
HwLuxx, habt Ihr bemerkt, dass an der Front und am Netzteileinlass doch feinmaschige Staubfilter sind? Hier zu sehen ab 2:27.
Wenn man den Boden nicht unbedingt mit einblasenden Lüftern bestückt, wäre doch ein Staubschutz gegeben, denn im Deckel brauchts keine Staubfilter, da dort ja ausgeblasen wird.
Das völlige Fehlen von Staubfiltern scheint also nicht zuzutreffen.
#20
customavatars/avatar15872_1.gif
Registriert seit: 02.12.2004
Leipzig
[online]-Redakteur
Beiträge: 3675
@anton-rumata: Natürlich entscheidet das jeder für sich. Ich beobachte nur, dass zunehmend weniger Nutzer optische Laufwerke verbauen und immer weniger Gehäuse 5,25-Zoll-Laufwerksplätze bieten.

@der_Schmutzige: Sehr gut beobachtet - ich hatte das beim Umbau gesehen, beim Schreiben aber verdrängt. Test wurde entsprechend überarbeitet, vielen Dank für den Hinweis.
#21
Registriert seit: 14.03.2010
Dresden
Matrose
Beiträge: 1
Also mir gefällt es! :-)
