Seite 5: Innerer Aufbau (2)

Cooltek RM3

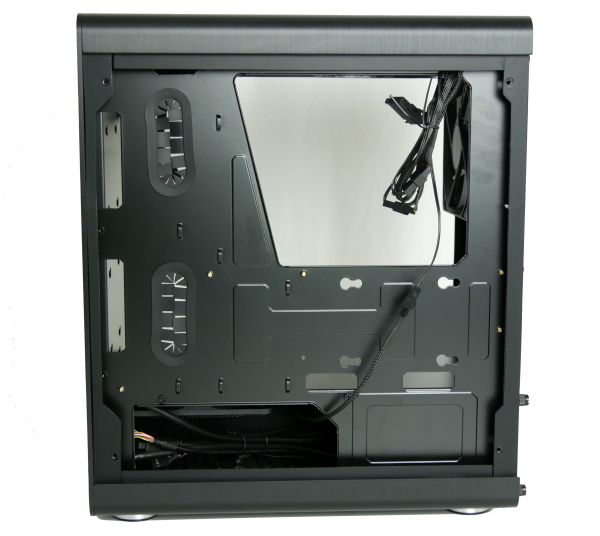

Der Mainboardtray bietet eine große Aussparung für die Montage des Prozessorkühlers und einige Durchführungen für das Kabelmanagement. Die beiden größten Durchführungen werden von locker sitzenden Gummimanschetten eingefasst.

Cooltek RM3

Als Mini-Tower soll das RM3 möglichst kompakt sein. Sowohl der Abstand zwischen Mainboard und Deckel als auch der zwischen (Micro-ATX-)Mainboard und Trennwand fällt knapp aus. Bei der Komponenteninstallation muss deshalb vorausgeplant werden - der 8-Pin-EPS-Strang lässt sich beispielsweise kaum durch die oberste Kabeldurchführung verlegen, wenn das Mainboard schon montiert wurde. Die Laufwerke sollten an der Trennwand hingegen erst nach dem Mainboard installiert werden. Trotz einiger Einschränkungen ist es im RM3 aber möglich, ein Micro-ATX- oder Mini-ITX-System gut in Szene zu setzen.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (16)

#7
customavatars/avatar238404_1.gif
Registriert seit: 30.12.2015
Hamburg
Bootsmann
Beiträge: 740
Einfach mal kurz eine Diode mit Farbe nach Wahl löten und fertig. Aber trozdem hast du recht!
#8
Registriert seit: 12.06.2015

Oberbootsmann
Beiträge: 800
@Luckyshot

Kommt darauf an welche Temperaturen für dich in Ordnung sind, aber wird wohl eher schwierig das ganze leise zu kühlen^^
Ist der 2400s eigentlich bewusst für die Gehäuse Temp. Tests gewählt? Die Abwärme die der erzeugt ist schon stark unterdurchschnittlich.
#9
customavatars/avatar2619_1.gif
Registriert seit: 29.08.2002
Düsseldorf
Korvettenkapitän
Beiträge: 2552
Hab mir das Gehäuse vor ein paar Tagen gekauft und bin recht zufrieden. Mit einem Core i7 3930K inkl HR-02 und einer GTX970 ist es thermisch gerade so machbar. Der 140mm im Deckel pustet Wärme Luft raus. Den 120mm an der Rückseite ist hineinpustend montiert. Diesen habe ich gedreht. Nun klappt es einwandfrei. Die Idee einen 120 mm Lüfter im Boden zu verbauen halte ich für sehr gut. Dadurch bekommt die Grafikkarte ausreichend Frischluft. Allgemein ein durchdachtes Konzept. Verarbeitung ist auch soweit in Ordnung. Lediglich die Montage der Rückwand ist wirklich nicht so ohne. Der Platz zum verlegen von Kabeln ist doch arg knapp.
#10
customavatars/avatar2619_1.gif
Registriert seit: 29.08.2002
Düsseldorf
Korvettenkapitän
Beiträge: 2552
6700K und ne 480 sollte locker gehen bei gescheiten Lüstern und einer guten Regelung. Ich tausche die original 120mm noch gegen bequiet Silent Wings.
#11
customavatars/avatar191989_1.gif
Registriert seit: 12.05.2013

Flottillenadmiral
Beiträge: 5058
Ich würde mich mal freuen wenn sie ein solches Gehäuse auf den Markt bringen könnten, aber mit der Möglichkeit in den Deckel einen 360er und in den Boden einen 240er Radiator einzubauen. Es kann ruhig knapp vom Platz sein. Das Ding sieht sooo gut aus... Aber für Wasserkühlung nicht brauchbar :(
#12
customavatars/avatar4438_1.gif
Registriert seit: 05.02.2003
Braunschweig, Tangermünde
BadBoy
Beiträge: 15798
Zitat NasaGTR;24876501
Ich würde mich mal freuen wenn sie ein solches Gehäuse auf den Markt bringen könnten, aber mit der Möglichkeit in den Deckel einen 360er und in den Boden einen 240er Radiator einzubauen. Es kann ruhig knapp vom Platz sein. Das Ding sieht sooo gut aus... Aber für Wasserkühlung nicht brauchbar :(


Zumindest etwas ähnliches dachte ich mir auch. An sich wäre in dem Gehäuse genug Platz für meine in der Heimat auf Halde gelegten Wakü-Komponenten, aber die Anbindung an meinen Mora 3 wäre ohne Schlauchdurchführungen mal wieder schwierig und wo ich da noch Löcher hineinbohren könnte, ist mir schleierhaft :fresse: .
#13
Registriert seit: 01.08.2016

Gefreiter
Beiträge: 56
https://www.youtube.com/watch?v=YDCMMf-_ASE

Zum Thema Airflow
#14
customavatars/avatar121908_1.gif
Registriert seit: 23.10.2009

Hauptgefreiter
Beiträge: 136
Zitat Blade007;24876680
Zumindest etwas ähnlihces dachte ich mir auch. An sich wäre in dem Gehäuse genug Platz für meine in der Heimat auf Halde gelegten Wakü-Komponenten, aber die Anbindung an meinen Mora 3 wäre ohne Schlauchdurchführungen mal iweder schwierig und wo ich da noch Löcher hineinbohren könnte, ist mir schleierhaft :fresse: .


Bei so kleinen Gehäusen gilt halt das Motto "Platz ist in der kleinsten Hütte". Für zwei Schlauchdurchführungen ist neben den Slotblenden (zwischen Lüfter und Netzteil) noch genügend Platz. Für einen 360er kommt ja vielleicht auch mal das RM4 nach Deutschlandjonsbo???
#15
customavatars/avatar136469_1.gif
Registriert seit: 24.06.2010

Flottillenadmiral
Beiträge: 5259
Die maximale Cpu-Kuehlerhoehe und grakalaenge wären interessant
#16
customavatars/avatar2619_1.gif
Registriert seit: 29.08.2002
Düsseldorf
Korvettenkapitän
Beiträge: 2552
Info von der Webseite:

310 mm länge für die Grafikkarte
170 mm höhe für CPU Kühler

recht ordentlich für die Größe
