Seite 3: Äußeres Erscheinungsbild (2)

In Win 909

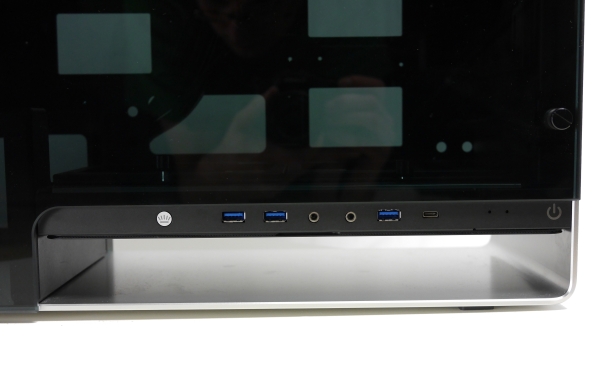

Geschlossene Front, geschlossene Seiten - wie soll da Frischluft ins Gehäuse kommen? Die Lösung ist eine Aussparung im Bodenbereich. Optionale Bodenlüfter können durch diesen "Tunnel" Luft einsaugen. Ein optisches Laufwerk kann übrigens anders als beim 904 hier nicht mehr montiert werden. In Win nutzt diesen Durchbruch aber auch weiterhin, um Anschlüsse und Bedienelemente dezent unterzubringen. Für Nutzer, die ihr Gehäuse auf den Fußboden stellen, ist diese Position alles andere als optimal. Man darf vermuten, dass ein solches Designobjekt wie das 909 aber meist ohnehin erhöht aufgestellt und nicht unterm Schreibtisch versteckt wird. Mit Blick auf das I/O-Panel wird der eine oder andere Leser ins Grübeln kommen - drei USB 3.0-Ports sind nett und die Audiobuchsen ein gewohnter Anblick, aber was hat es mit dem kleinen, unauffälligen sechsten Anschluss auf sich? Nun, das 909 ist eines der ersten Gehäuse mit USB 3.1. Der unscheinbare Anschluss ist ein USB 3.1-Anschluss im Typ C-Format. Erstmalig spielt es bei diesem USB-Anschluss keine Rolle mehr, wie herum der Stecker eingesteckt wird.

Die beiden Bedienelemente sind zum einen der Powertaster, zum anderen ein Taster für die Steuerung der integrierten LED-Beleuchtung.

In Win 909

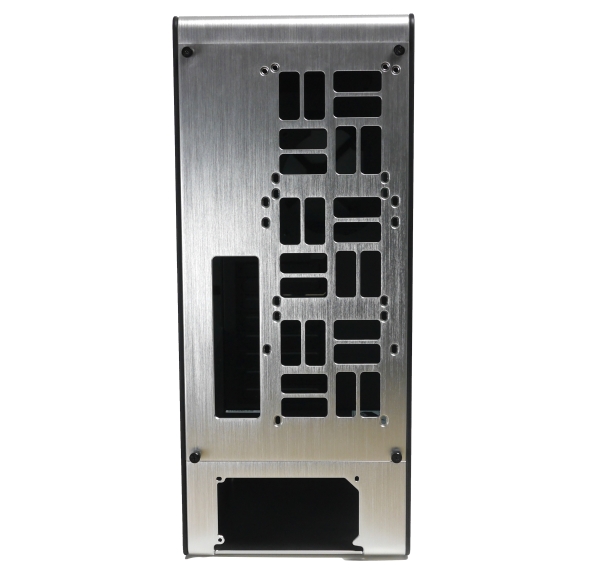

Wie angesprochen, wird das Aluband nur an der Rückwand durchbrochen. Eine herausnehmbare Platte nimmt bis zu drei Rückwandlüfter (bzw. maximal einen 360-mm-Radiator) auf. Die Kabelstränge werden von der I/O-Blende durch eine seitliche Aussparung aus dem 909 geführt. Der Ausbau der Rückwand ist denkbar einfach - die vier Rändelschrauben werden gelöst (sie bleiben dabei weiter am Aluminiumteil hängen, können also nicht verloren gehen) und das Rückwandteil abgenommen. Darunter kann das ATX-Netzteil montiert und an das Kaltgerätekabel angeschlossen werden.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (14)

#5
customavatars/avatar15872_1.gif
Registriert seit: 02.12.2004
Leipzig
[online]-Redakteur
Beiträge: 3677
@Cold_Flame: Danke, das hat scheinbar zwischenzeitlich schon ein Kollege korrigiert.
#6
Registriert seit: 24.04.2004

Kapitänleutnant
Beiträge: 1778
Teuer, ja, aber so richtig edel. Kann mir den mit Wasserkühlung in einer Anwaltskanzlei vorstellen, wobei dann eher den 904. Oder einem Designbüro. Halt statt einem langweiligem Mac.

Wenn ich nicht so verdammt viel Hardware unterbringen müsste wäre der 904 echt eine Überlegung wert... Die Temperaturen sind aber schockierend, ich hoffe das war euer Fehler. Auch sehr schade dass das 904 nicht etwas breiter ist und ein paar Festplattenkäfige mehr hat, bzw. das 909 keinen Platz für ein optisches Laufwerk. Somit kommen leider beide nicht in Frage...
#7
customavatars/avatar22571_1.gif
Registriert seit: 06.05.2005

Fregattenkapitän
Beiträge: 2830
Danke für den Test. Leider passt eure Hardware nicht so recht zu dem Gehäuse. Das case schreit ja förmlich nach wakü.

Als 904 Besitzer kann ich aber bestätigen, dass die Qualität eine Wucht ist. Hatte zuvor ein nzxt adamas mit 99% gebürstetem Aluminium, aber inwin setzt da noch eine gut schippe drauf.
#8
Registriert seit: 21.12.2013

Matrose
Beiträge: 16
Was soll man von einem Test halten, wenn man schon bei dem Einbau eines einfachen Gehäuselüfters komplett daneben liegt.

Ok, Fehler passieren zwar immer, aber nach Zusammenbau überprüft man diesen doch auf jeden Fall noch einmal. Und erst dann startet man die eigentliche Testroutine.
Sorry, ist jetzt wirklich nicht böse gemeint, aber sowas geht einfach nicht.

Das Gehäuse ist zwar schön anzuschauen, aber für den völlig überzogenen Preis einfach nicht gut genug. Sonst dürfte nämlich bei Negativ einfach nichts stehen.
#9
customavatars/avatar22571_1.gif
Registriert seit: 06.05.2005

Fregattenkapitän
Beiträge: 2830
Das case ist nun mal für wakü ausgelegt und nicht für mATX und luftkuhlung. Man beschwert sich doch auch nicht bei einem Ferrari, dass der kofferaum zu klein ist. Die negativ Punkte interessieren die Zielgruppe daher wenig.
#10
customavatars/avatar15872_1.gif
Registriert seit: 02.12.2004
Leipzig
[online]-Redakteur
Beiträge: 3677
@Pipsich: Es hätte nicht passieren dürfen, aber jetzt kann ichs leider auch nicht mehr ändern. Wie gesagt, Messergebnisse mit gedrehtem Lüfter werden nächste Woche nachgereicht, wenn der Umzug durch ist. Dann sehen wir auch gleich noch, welchen Effekt die Lüfterausrichtung hat.

Die Kritikpunkte sind ja großteils nutzerabhängig. Wenn ich ohnehin kein ODD verbauen will, eigene Gehäuselüfter und meine eigene Beleuchtungslösung nutze und es mir egal ist, ob die Erweiterungskarten nun werkzeuglos oder mit regulären Schrauben montiert werden, bleibt ja nur noch das Kabelmanagement als Kritikpunkt. Das können wirklich viele Stahl-/Kunststoffgehäuse besser - ich denke da z.B. an typische Corsairmodelle - aber das 909 spielt mit seinem Materialeinsatz in einer komplett anderen Liga.



#11
customavatars/avatar22571_1.gif
Registriert seit: 06.05.2005

Fregattenkapitän
Beiträge: 2830
Die 3 hauptlüfter sollte man aber auf jeden Fall besetzen. Der einzelne lüfter stielt sich mit der ungenutzten danebenliegenden lufteröffnung sonst selbst die Show. Das sollte den airflow und die kühlleistung noch einmal verbessern.

Mich wundert eher, dass die Temperaturen nicht noch höher sind wenn die einzigen beiden lüfter gegeneinder arbeiten. Sollte eigentlich einen guten warmestau ergeben.
#12
customavatars/avatar15872_1.gif
Registriert seit: 02.12.2004
Leipzig
[online]-Redakteur
Beiträge: 3677
Nachdem das größte Umzugschaos erledigt ist und auch die Internetverbindung wieder steht, konnte ich den Testlauf eben nochmal wiederholen. Die korrigierte Lüfterausrichtung wirkt sich vor allem auf die Grafikkartentemperatur positiv aus. Die GraKa bekommt den Luftstrom des einsaugenden Bodenlüfters direkt ab, das reicht für eine Position im oberen Mittelfeld. CPU-Temperatur profitiert nicht ganz so stark, unteres Mittelfeld ist aber drin.
#13
customavatars/avatar22571_1.gif
Registriert seit: 06.05.2005

Fregattenkapitän
Beiträge: 2830
Mit 2 Bodenlüftern wurde aber nicht getestet oder? Ist ein bischen merkwürdig bei einem 400€ Case mit nur einem Lüfter vorne...
#14
Registriert seit: 08.12.2007

Kapitänleutnant
Beiträge: 1611
Leider finde ich auf keinem Bild (inet weit) das Case in angestöpseltem Zustand. Kurzum muss man durch den Ausenschacht gehen und die IO Geräte dann innen am Mainboard anschließen? Scharfe Kanten? Kabellängenprobleme? Umständlich zum Einstecken, gerade bei USB Geräten?
