> > > > Kunstwerk aus Aluminium und Glas - das IN WIN 904 im Test

Kunstwerk aus Aluminium und Glas - das IN WIN 904 im Test - Testsystem, Belüftung und Messungen

DruckenE-Mail
Erstellt am: von

Seite 6: Testsystem, Belüftung und Messungen

Neben der Verarbeitung und der Ausstattung des Gehäuses ist auch das Temperaturverhalten von elementarer Bedeutung.

Das Testsystem:

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Folgende Komponenten wurden verbaut:

Eckdaten: Testsytem
Prozessor: Intel Core i5-2400S
Prozessor-Kühler: Scythe Shuriken Rev. B
Mainboard: Biostar H77MU3
Arbeitsspeicher: 4096 MB Crucial 1333 MHz
Festplatte: 2,5 Zoll HDD, 320 GB
Grafikkarte: Sapphire Radeon HD 7750 Ultimate
Betriebssystem: Windows 7 x64 Home Premium

Temperaturmessungen:

Um die maximalen Temperaturen des Prozessors zu ermitteln, wurde die CPU mittels des kostenlosen Stresstest-Tools Prime 95 für 30 Minuten ausgelastet. Da der Small FFT-Test erfahrungsgemäß die höchste Wärmeverlustleistung mit sich bringt, benutzen wir diesen Modus und protokollieren die maximalen Kerntemperaturen mit dem Systemtool Lavalys Everest. Die einzelnen Kerntemperaturen werden addiert und durch die Anzahl der physikalischen Kerne dividiert. Gleichzeitig wird die Grafikkarte mit dem Stresstest Furmark ausgelastet.

Die Betrachtung der Temperaturen im Idle-Zustand (= Leerlauf) wird zunehmend uninteressanter, da sowohl die Prozessor- als auch die Grafikkartenhersteller sehr gute Stromspartechniken entwickelt haben. Im Zuge dessen werden die Rechenkerne im Idle-Zustand herunter getaktet und die Stromspannung reduziert. Infolgedessen wird die erzeugte Abwärme auf ein Minimum reduziert.

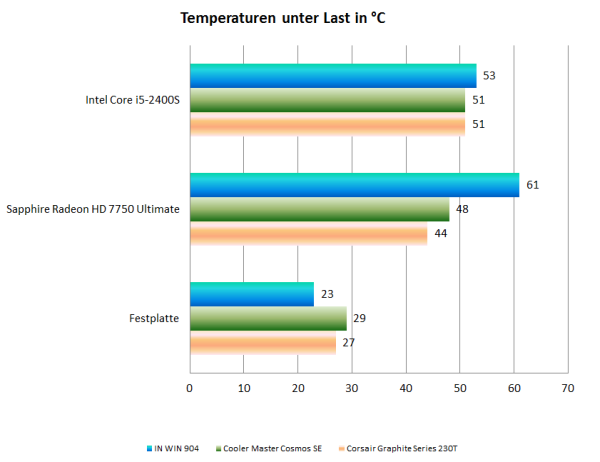

Unsere Messungen brachten folgendes Ergebnis hervor:

Beurteilung der Temperaturen:

Wegen der geringen Gehäusebreite wurde der regulär genutzte lüfterlose Towerkühler durch einen Top-Blow-Kühler mit PWM-Lüfter ersetzt. Auch bei den Gehäuselüftern musste von der sonst üblichen Testmethodik abgewichen werden. Weil das 904 ohne jeden Gehäuselüfter ausgeliefert wird, wurde ein 140 mm großer be Quiet! Silent Wings 2-Lüfter als einsaugender Lüfter montiert. Bedingt durch einen technischen Defekt musste außerdem die Festplatte gewechselt werden. Dementsprechend können die Messwerte des IN WIN 904 nur eingeschränkt mit denen anderer Gehäuse verglichen werden.

Angesichts des schwach dimensionierten Kühlsystems können vom IN WIN 904 keine besonders niedrigen Temperaturen erwartet werden. Tatsächlich zeigen die Messwerte, dass genügsame Hardware im Gehäuse zumindest ausreichend gekühlt werden kann. Wer abwärmeintensive Hardware verbaut, sollte sich der Einschränkungen des Kühlsystems aber bewusst sein. Das IN WIN-Gehäuse lässt dann nur wenig Spielraum für eine Steigerung der Kühlleistung - beispielsweise durch Nutzung einer Komplettwasserkühlung mit Singleradiator und durch Grafikkarten mit Kühlern, die selbst warme Luft aus dem Gehäuse hinausbefördern können.

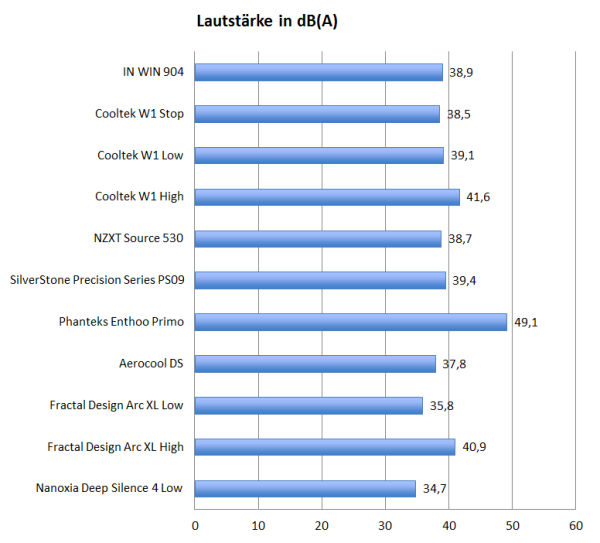

Lautstärkemessungen:

Für unsere Lautstärkemessungen nutzen wir ein Voltcraft SL-400 Schallpegel-Messgerät, das wir in 20 cm Entfernung vor dem Gehäuse platzieren.

Das 904 wird ohne Lüfter ausgeliefert und ist damit lautlos. Mit nachgerüstetem 140-mm-Lüfter und dem Testsystem steigt die Lautstärke auf moderate 38,9 dB(A).

Weitere Messungen in der Übersicht:

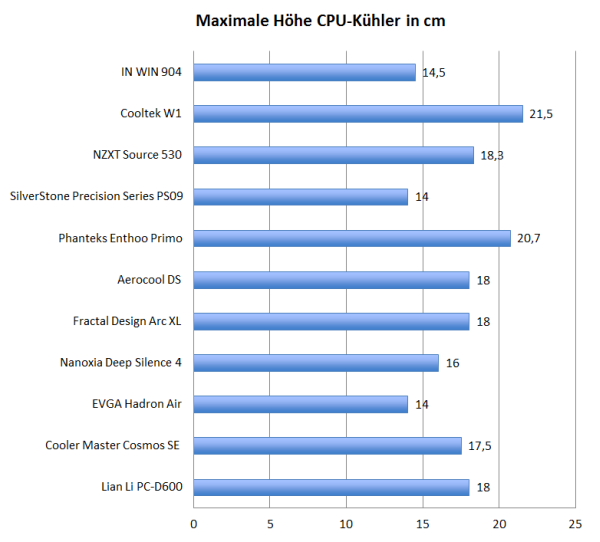

Höhe Prozessorkühler:

Kompromisse müssen bei der Wahl des Prozessorkühlers gemacht werden. Maximal 14,5 cm darf der Kühler in die Höhe ragen. Die meisten Towerkühler können deshalb nicht im 904 genutzt werden.

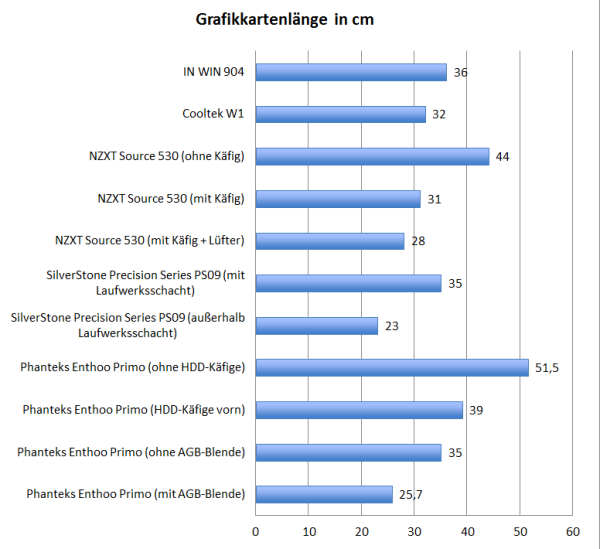

Grafikkartenlänge:

Weniger restriktiv zeigt sich das Gehäuse bei der Grafikkartenkompatibilität. 36 cm reichen auch für überlange High-End-Modelle aus.

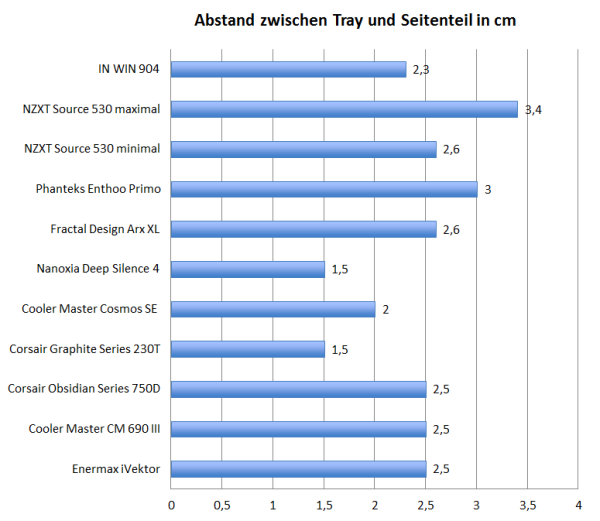

Platz hinter dem Mainboardschlitten:

Zwischen dem Mainboardtray und der rechten Hartglasscheibe messen wir einen Abstand von 2,3 cm. Damit können auch dickere Kabelstränge problemlos hinter dem Tray verlegt werden. Nur wenn sich mehrere Stränge kreuzen, wird der Platz knapp. Allerdings ist es wegen des Glasseitenteils ohnehin sinnvoll, die Kabel mit Bedacht zu verlegen.

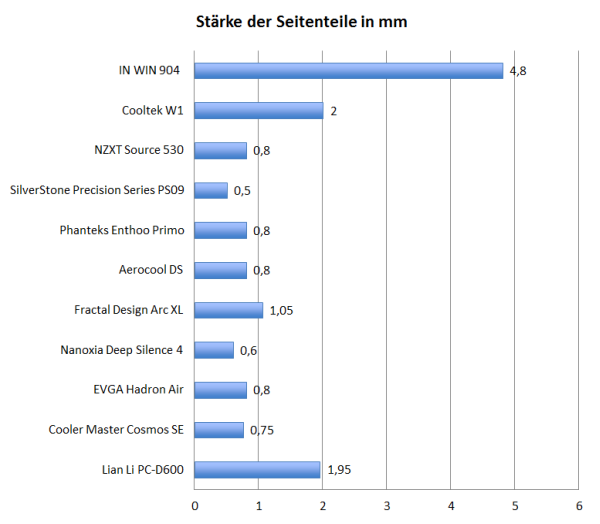

Materialstärke:

Die beachtliche Materialstärke trägt einen großen Teil zur Wertigkeit des Gehäuses bei. IN WIN gibt an, dass das eingesetzte Aluminium 2 bzw. 4 mm dick ist. Die Hartglasseitenteile sollen sogar auf eine Materialstärke von 5 mm kommen - ein Wert, den die Messungen annähernd bestätigen.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 5

Tags

Kommentare (67)

#58
customavatars/avatar70442_1.gif
Registriert seit: 13.08.2007
Württemberg
Fregattenkapitän
Beiträge: 2939
wobei das In Win 909 Case auch interessant wäre.

909_Full Tower_Corporation IN WIN Retail Website
#59
Registriert seit: 19.07.2015

Matrose
Beiträge: 5
Hallo zusammen, kann mir evtl jemand sagen wie breit das Gehäuse ohne die scheiben ist, sozusagen nur der äußere Alurahmen?

im voraus schon mal danke
#60
customavatars/avatar70442_1.gif
Registriert seit: 13.08.2007
Württemberg
Fregattenkapitän
Beiträge: 2939
bei Caseking wird das Maß mit 192 mm angegeben mit Scheiben und ohne Scheiben wären das 182mm, vorausgesetzt die Angaben stimmen dort.

https://www.caseking.de/in-win-904-plus-design-midi-tower-schwarz-geiw-070.html
#61
Registriert seit: 19.07.2015

Matrose
Beiträge: 5
Danke, war auch schon auf caseking und habe natürlich die 5mm dicken scheiben überlesen, aber klar wer lesen kann ist klar im vorteil danke nochmal für die schnelle Info
#62
customavatars/avatar70442_1.gif
Registriert seit: 13.08.2007
Württemberg
Fregattenkapitän
Beiträge: 2939
kein Ding :). Willst du es dir kaufen?
#63
Registriert seit: 19.07.2015

Matrose
Beiträge: 5
vorerst nicht, habe im Moment zu viel mit dem ausbau meiner Wohnung zu tun, bin aber vor kurzem erst auf das Case gestoßen und muss schon sagen das sich das ding auf meinem Schreibtisch schon gut machen würde.
Was mich allerdings sehr stört ist die geringe anzahl der Lüfter und die höhe für den CPU kühler die mit 137mm doch sehr gering ist.
Die breite des Alurahmens ist für mich interessant weil ich gesehen habe das man den inneren aufbau leicht aus dem äußeren rahmen entfernen kann und so kam mir die Idee warum das Case nicht dahingehend modden das ein größerer CPU-Tower-kühler und mehr Lüfter rein passen, für einen größeren CPU-Kühler müsste man allerdings das Mainboardtray etwas nach hinten versetzen was mit einiger arbeit verbunden wäre.
naja ist aber bis jetzt natürlich nur ein Gedankenspiel
#64
customavatars/avatar173724_1.gif
Registriert seit: 28.04.2012

Obergefreiter
Beiträge: 125
Die CPU-Kühlung ist bei mir nicht das Problem. Ein kleiner Noctua NH-U9S kommt gut mit dem i7-4770K zurecht.
Für Übertaktung mit Spannungserhöhung ist natürlich nicht viel Luft.
Das größere Problem ist die Matrix 280X Platinum. Die ist so hoch das sie fast an die Glasscheibe reicht und so kaum Luft nach oben weglässt.
Mit einem Lüfter innen an der rückwärtigen Abdeckung schaff ichs so viel Luft raus zubekommen das die Temperatur der Grafikkarte unter Last an warmen Tagen gerade noch so unter 80° C bleibt. Die Platinum war da mal extrem aber inzwischen scheinen viele Grakas so hoch zu bauen.
Ich hab noch die ohne Plus-Version. Ein Enermax Platimax 750 W passt gerade noch so aber ohne einen mm Spielraum mehr.
Vibrierende Festplatten mögen die Glasscheiben übrigens nicht. Die neigen zu Resonanzen
Ich hatte erst Seagate-HDDs drin und hab sie gegen vibrationsärmere getauscht.
#65
customavatars/avatar23338_1.gif
Registriert seit: 27.05.2005
Moin
Kapitänleutnant
Beiträge: 1758
Hallo, habe mir die Plus Version auf Caseking bestellt.

Dazu noch NH-U9S CPU-Kühler 92mm mit dem Lüfter NF-A9 PWM bestellt.

Welche Gehäuselüfter würdet ihr mir noch empfehlen?

Meine restliche Hardware:

MB: ASRock H97 Pro 4
CPU: INTEL XEON 1230V3
RAM: Kingston KHX1600 2x 8GB DDR3
VGA: AMD Radeon R9
#66
customavatars/avatar23338_1.gif
Registriert seit: 27.05.2005
Moin
Kapitänleutnant
Beiträge: 1758
Wäre echt nett wenn ich auf die Lüfter frage eine Antwort bekäme.
#67
customavatars/avatar23338_1.gif
Registriert seit: 27.05.2005
Moin
Kapitänleutnant
Beiträge: 1758
Ehrlich, niemand?
