Seite 5: Innerer Aufbau (2)

alles

Moosgummistreifen stellen sicher, dass der Gehäusedeckel und die beiden Seitenteile weich am Gehäuse auf- bzw. anliegen. Das optische Laufwerk (Slim-Format mit Slot-in) wird auf Gummipuffern aufgelegt und seitlich festgeschraubt. Die Montagebleche für das Laufwerk stehen etwas nach oben und würden deshalb einem Deckelradiator in die Quere kommen. Die Problemlösung legt Cooltek in Form eines alternativen HDD-Käfigdeckel bei, das flach gestaltet wurde.

alles

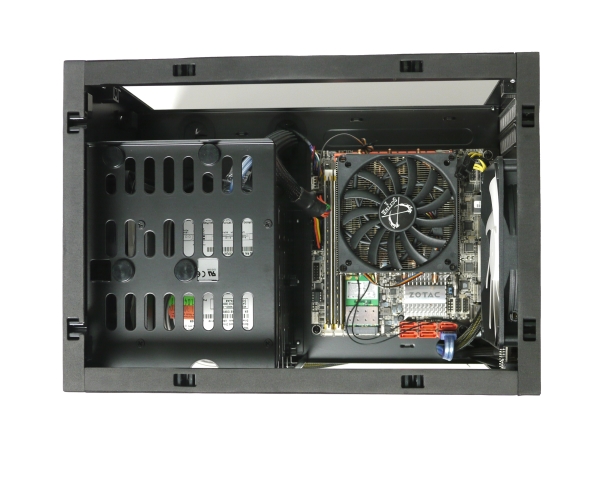

Für ein Mini-ITX-Gehäuse ist das W1 sehr geräumig. Ein Top-Blow-Kühler wie der Scythe Shuriken Rev. B des Testsystems wirkt darin geradezu verloren. Dementsprechend komfortabel lassen sich die Komponenten montieren. Eine etwas konsequentere werkzeuglose Montage würde die Installation aber noch weiter vereinfachen.

alles

Dank der Unterteilung in eine obere und eine untere Kammer und die sinnvoll angeordneten Kabeldurchführungen können die meisten Kabelstränge gut im Netzteilsegment verstaut werden. Dadurch bleibt die obere Kammer vergleichsweise aufgeräumt.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 0

Tags

Kommentare (160)

#151
customavatars/avatar56430_1.gif
Registriert seit: 22.01.2007
Recklinghausen
Oberleutnant zur See
Beiträge: 1282
Ich hatte einen externen Mora3 montiert.

In dem Gehäuse lassen sich maximal die Radis der Kompaktwaküs unterbringen. Normale Radiatoren passen aufgrund der seitlichen Wasser Anschlüsse nicht.
#152
customavatars/avatar109113_1.gif
Registriert seit: 23.02.2009
Varel
Hauptgefreiter
Beiträge: 229
Scheint ja doch zu gehen :)
#153
customavatars/avatar56430_1.gif
Registriert seit: 22.01.2007
Recklinghausen
Oberleutnant zur See
Beiträge: 1282
Sauber gemacht, passt aber auch nur mit entfernten Festplattenkäfig.

Welche Raids sind das? Die scheinen die Anschlüsse sehr günstig liegen zu haben.
#154
customavatars/avatar109113_1.gif
Registriert seit: 23.02.2009
Varel
Hauptgefreiter
Beiträge: 229
Das sind die von alphacool nexxxos. Einmal vorne ein 140/45 und oben ist ein 240/45 drin. Jetzt fehlen mir leider noch 3 90er Winkelanschlüsse zur Vollendung :(
#155
customavatars/avatar56430_1.gif
Registriert seit: 22.01.2007
Recklinghausen
Oberleutnant zur See
Beiträge: 1282
Irgend etwas fehlt immer, ist völlig normal.
#156
customavatars/avatar68684_1.gif
Registriert seit: 21.07.2007
Nidda
Bootsmann
Beiträge: 761
Meine Wakü Hab ich aus Teilen gemacht die noch da waren... überlege als wie das mit dem Radi Eleganter wird... zumal ich den Großen auch nicht brauche.[ATTACH=CONFIG]292435[/ATTACH]
#157
customavatars/avatar109113_1.gif
Registriert seit: 23.02.2009
Varel
Hauptgefreiter
Beiträge: 229
Schöner wäre das ganze ja intern so wie ich das verbaut habe. Zwar nicht die super kühllösung wie wenn man was externes hat. Aber kühle damit i5 auf 4,5 GHz und eine GTX 780 @1250 MHz. Wasser temp. Unter Last so bei 35 Grad.
#158
customavatars/avatar68684_1.gif
Registriert seit: 21.07.2007
Nidda
Bootsmann
Beiträge: 761
Ich hab einen 4770K @ stock gepaart mit ner GTX680 die auf 1300 mhz Boost läuft.... Nach stundenlanger BF4 Zockerei drehen dabei die Lüfter auf maximal 6V.... Bin am Überlegen ein "Downgrade" durchzuführen.

Eventuell verbann ich die Pumpe dabei in den Keller.
#159
Registriert seit: 12.10.2007

Stabsgefreiter
Beiträge: 280
Hab vor mir das W1 zu holen,
hinein soll ein
xeon 1231 + himalaya 2
asrock board
gtx 970 (windforce 3x)
Den HDD Käfig werde ich vermutlich entfernen (kommt nur eine SSD rein) und ähnlich wie oben beschrieben den Laufwerkshalter mit einer Aluschiene untermauern.

Was meint ihr, bekomme ich das am Ende relativ leise hin?
Ursprünglich war ich mal auf das corsair 250D aus, aber ich vermute, dass es dort ohne Wakü garnicht machbar ist.

Weiterhin ist mir noch in einigen amerikanischen Foren aufgefallen, dass bei dem rosewill W1 der HDD Käfig wohl geschraubt ist, gibt es eine neuere Revision?
Hier im Video erkennt man ganz gut, dass der Käfig unten auf der Trägerplatte auch verschraubt ist
http://www.youtube.com/watch?v=OKwSEXVJlw0
#160
customavatars/avatar159886_1.gif
Registriert seit: 08.08.2011

Fregattenkapitän
Beiträge: 2907
Ein wenig ausgegraben , aber evtl. finden sich hier ein paar Moddinglustige: http://www.hardwareluxx.de/community/f141/cooltek-w1-modding-erfahrungen-worklogs-1073763.html#post23509707
Da geht es um das Schmuckstück.
