Seite 5: Innerer Aufbau (2)

alles

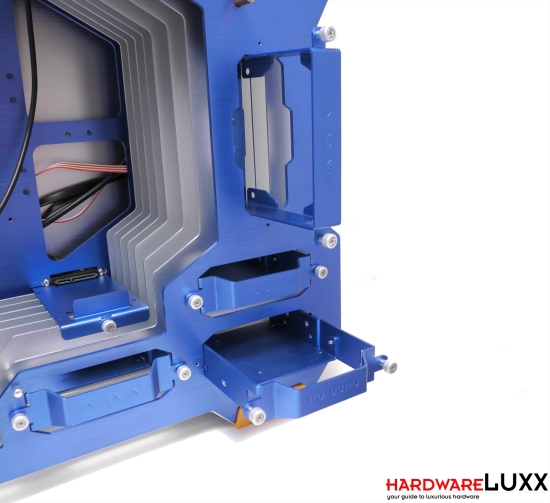

Das Prinzip der Lüfterkäfige setzt In Win in abgewandelter Form auch für die drei Festplattenschubladen ein. Rändelschrauben halten sie an ihrem Platz. In den Schubladen lassen sich im Auslieferungszustand 2,5-Zoll-Laufwerke verschrauben. Nachdem ein Teil der Schubladen demontiert wurde, können auch 3,5-Zoll-HDDs untergebracht werden. Egal, welches Format man nutzt - die Laufwerke werden per Hot-Swap-Connector ans System angebunden. Das gilt auch für den separaten 2,5-Zoll-Laufwerksplatz.

alles

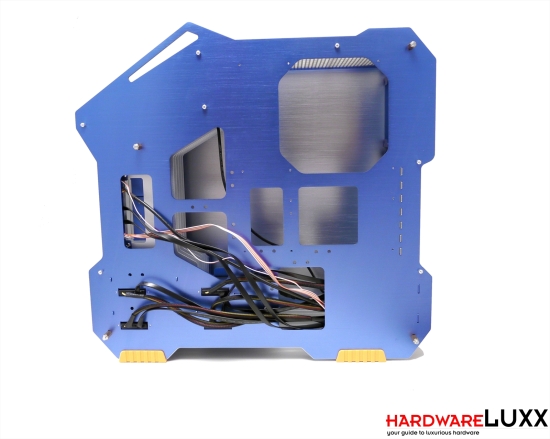

Die Aluminiumplatte, die als Mainboard-Tray fungiert, bietet Aussparungen für Kabelmanagement und die Montage von CPU-Kühlern mit Backplate. Das Kabelmanagement wird durch den knappen Abstand zur Außenplatte erschwert. Auch der fehlende Boden ist dafür ungünstig - die einzelnen Kabelstränge sollten deshalb am besten mit Kabelbindern gesichert werden. Sonst können sie leicht nach unten rutschen.

alles

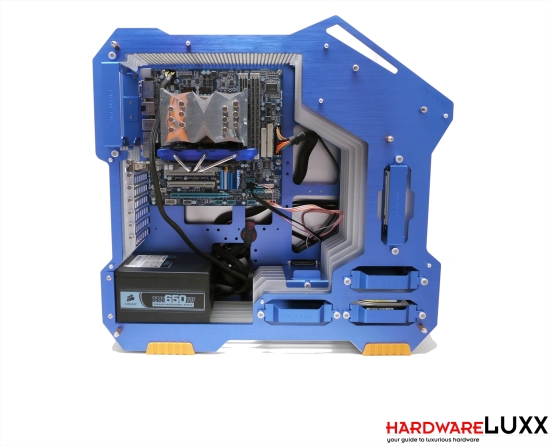

Die Montage unseres Testsystems nahm etwas mehr Zeit in Anspruch als in einem typischen Midi-Tower. Insgesamt hat In Win aber doch für zweckmäßige Montagemöglichkeiten gesorgt. Die Montage der Erweiterungskarten mit Rändelschrauben gibt keinen Grund zur Beanstandung. Auch die Festplatten-Schubladen sind weitgehend gelungen - ihr größter Nachteil ist aber die fehlende Entkopplung. Das Verlegen der Kabel gestaltete sich nicht ganz einfach. In gewissen Grenzen lässt sich aber durchaus ein aufgeräumter Innenraum erreichen.
