Seite 5: Innerer Aufbau (2)

alles

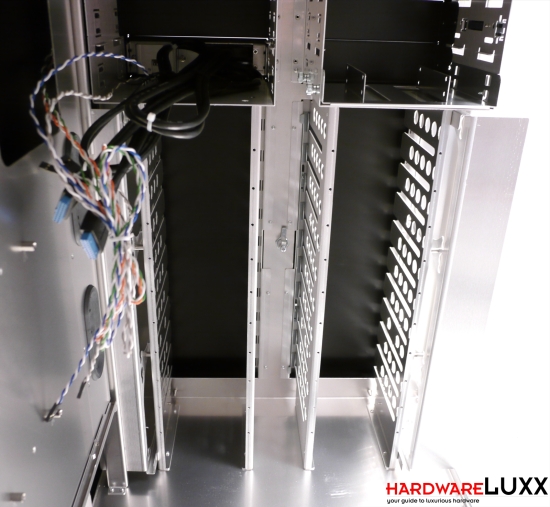

Auch von der Rückseite sehen die Laufwerkskäfige beeindruckend aus. Im Bild rechts oben ist zu erkennen, dass man im Lian Li PC-D8000 werkseitig nicht nur 3,5- und 5,25-Zoll-Laufwerke verbauen kann, sondern auch zwei 2,5-Zoll-Laufwerke. Dazu dient ein umfunktionierter 5,25-Zoll-Einschub. Die 2,5-Zoll-Laufwerke werden klassisch mit Schrauben montiert. Für zwei der 5,25-Zoll-Laufwerke gibt es hingegen werkzeuglose Montagemechanismen.

alles

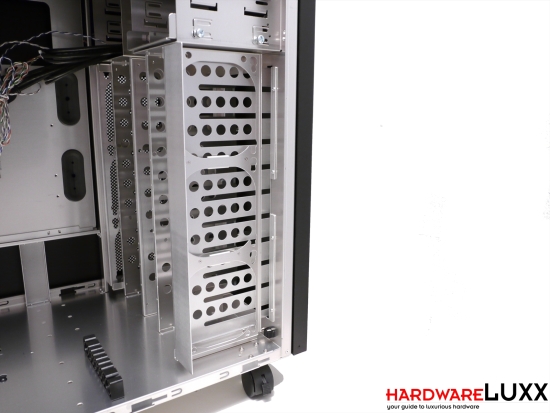

Wir sprachen bereits die sechs 120-mm-Lüfterplätze für die HDD-Käfige an. Zur Montage der optionalen Lüfter dienen beiliegende Gummiringe und Lüfterschrauben. Nachdem die Gummiringe an den Lüfter festgeschraubt wurden, kann der gesamte Verbund einfach in die entsprechenden Aussparungen gedrückt und durch Schieben in die Endstellung fixiert werden. Die Lüfter müssen deshalb nicht erst umständlich am Lüfterhalter selbst festgeschraubt werden.

alles

Ein herausnehmbarer Mainboardschlitten ist ein viel zu selten gebotenes Komfort-Feature. Lian Lis PC-D8000 kann damit punkten. Nach Lösen der rückseitigen Rändelschrauben lässt sich der Tray leicht herausziehen. Anschließend kann das Mainboard auf dem herausgenommenen Tray komfortabel montiert werden. Selbst Tower-Kühler mit bis zu 160 mm Höhe lassen sich gleich mitmontieren. Nachdem der Tray bestückt wurde, kann er einfach wieder zurück an seinen Platz geschoben werden.

Im Tray gibt es zwei Aussparungen für die Montage von Kühlern mit Backplate. Außerdem hat Lian Li zwei Durchführungen für das Kabelmanagement realisiert. Mit Blick auf die sonst üblichen Kabelmanagement-Lösungen würde man sich aber noch einige Durchführungen mehr wünschen.

alles

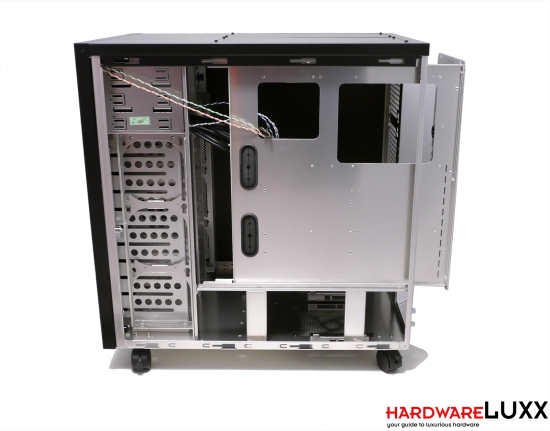

Wer schlanke Mainboards nutzt, profitiert von den vorhandenen Kabeldurchführungen ohnehin kaum. Auf ein verstecktes Verlegen von Kabeln muss man da verzichten. Allerdings scheint bei der Ausrichtung des Gehäuses der kosmetische Nutzen des Kabelmanagements auch nur bedingt relevant. Dass Kabelstränge den Luftstrom im PC-D8000 behindern, muss angesichts des geräumigen Innenraums auch nicht befürchtet werden.

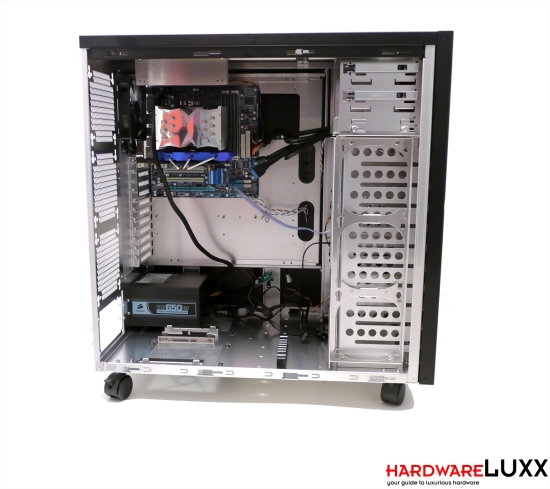

Die Montage unseres Testsystems verlief problemlos. Dank des herausnehmbaren Mainboardschlittens kann ein Großteil der Hardware komfortabel außerhalb des Gehäuses montiert werden. Auch die Montage der Festplatten ist gut gelöst, wenn auch durchaus etwas zeitaufwendig - schließlich müssen je Festplatte vier Gummiringe festgeschraubt werden.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 4

Tags

Kommentare (23)

#14
Registriert seit: 02.09.2009

Flottillenadmiral
Beiträge: 4421
Zitat Tonmann;19670716
Bei der Auflistung der Alternativen fehlt Mountain Mods, die haben sogar noch deutlich grössere Gehäuse im Angebot = extended Ascension und man bekommt sie in DE!
Auch das XSPC H1 bekommt man bei mindestens einem deutschen Händler ;)

Für mich ist wäre das Lian Li nur etwas gewesen wenn die vorderen Schächte komplett in 5 1/4 Zoll wären, um zumindest die Chance zu haben Radiatoren in der Front einzubauen!
So ist das Teil als Wakü Gehäuse meiner Meinung nach nur eingeschränkt tauglich. Schade eigentlich ;)


Das ist ja auch ein Servergehäuse, für viele Festplatten, und kein "Supadupa" Gamer Gehäuse.
Unter doiesem Aspekt betrachtet ist das XSPC H1 schonmal keine Alternative, das Mountain Mod kann ich wegen fehlendem Bildmaterial überhaupt nichgt wirklich einschätzen, in den technischen Daten steht was dfrin, daß bis zu 30 Platten eingebaut werden können, aber nicht wo diese eingebaut werden und was dafür erforderlich ist (auch Kostentechnisch)
unter dem Kostenaspekt betrachtet ist auch das Caselabs aus dem Rennen - auch wenn Sie definitiv auf den ersten Blick "schicker" aussehen.
#15
customavatars/avatar180392_1.gif
Registriert seit: 03.10.2012
Schleswig in Schleswig Holstein!
Leutnant zur See
Beiträge: 1137
Zitat
Das ist ja auch ein Servergehäuse, für viele Festplatten, und kein "Supadupa" Gamer Gehäuse.


Das weiss ich auch, nur finde ich das 3,5 Zoll Format generell zu unflexibel. Fast alle SAS Backlanes/Wechselrahmen kommen im 5,25 Zoll Format.
Grad wenn ich einen Server betreibe möchte ich auch freien Zugriff auf die Festplatten ohne, im Falle eines Falles, das Gehäuse erst öffnen zu müssen.
Darum finde ich das Gehäuse nicht wirklich durchdacht.
Es hat für mich keinen praktischen Sinn, weder als grosses Wakü-, noch als Gamer- und auch nicht als Servergehäuse, weil es mir zu unflexibel ist.
Eben wegen der 3,5 Zoll Einschübe!

Bei Mountain Mods gibt es Halterungen die auf die Lüfteröffnungen geschraubt werden. Die Kosten sind schon ziemlich hoch, aber ich glaube wenn man sich 30 Festplatten leisten kann, werden die Mehrkosten für ein Gehäuse den Kohl auch nicht Fett machen.
#16
Registriert seit: 02.01.2005

Oberstabsgefreiter
Beiträge: 471
Nun, ich habe meines schon;)

Für das Gehäuse gibt es auch Backpanelerweiterungen, die sind aber leider noch nicht erhältlich.

Grundsätzlich ist es ein sehr gutes Gehäuse, wenn man viele 3.5 Zoll Festplatten unterbringen will bzw. muss.

Für die Installation sollte man schon mal 2 Tage, eine Taschenlampe und einen Kleinteilekasten einplanen.

CU
#17
customavatars/avatar42212_1.gif
Registriert seit: 27.06.2006
NRW
Kapitän zur See
Beiträge: 4024
@mika2004

Cooles Teil! :hail:
Bin auch schon am überlegen ob das Teil mein nächstes Projekt wird :D

Klar ist es nicht schön, aber recht funktional - man kann viel damit machen das gefällt mir!

Hast Du noch mehr Bilder von der Front?

Sind da die Lüfter dran oder wie sieht das aus?

Edit:
oder sind die Lüfter in der Front - die an der Seite mit gemeint?
#18
Registriert seit: 02.01.2005

Oberstabsgefreiter
Beiträge: 471
@Tenchi Muyo,
HWLuxx hat das Gehäuse getestet, und die machen viel bessere Bilder als ich. s.O.
Du kannst an jeder Seite 3 x 120er Lüfter verbauen (das habe ich auch gemacht).
Deshalb habe ich die Lüftersteuerung benötigt. Und die kostet leider einen wertvollen 5,25 Zoll Platz.
Damit kann Du den Rechner nicht zwischen irgendwelchen Schränken einferchen.

Unterm Strich bin ich sehr zufrieden.

CU
#19
customavatars/avatar42212_1.gif
Registriert seit: 27.06.2006
NRW
Kapitän zur See
Beiträge: 4024
Ok also nur an der Seite...

Welchen Adapter hast Du für die SSD genommen (genaue Bezeichnung)?

Wie laut ist für Dich das Case?

Es gibt ja auch bereits ein Dämm-Kit was vielleicht eine Überlegung wär.
#20
Registriert seit: 02.01.2005

Oberstabsgefreiter
Beiträge: 471
Es wird einer mitgeliefert 2x 2,5 im 5,25er Rahmen. Diesem habe ich nicht verwendet. Die SSD steckt mit Adapter im 3,5 Zoll fach. Der wurde mal von Samsung mitgeliefert.
#21
Registriert seit: 02.09.2009

Flottillenadmiral
Beiträge: 4421
@ Mika
Was hast du für ein Netzteil verbaut (bei wie vielen HDDs?)
hast du dir die Backplanes geholt?

Offenbar haben die Backplanes einen entscheidenden Nachteil ggü. den regulären Backplanes.
Es ist kein staggered Spinup (SSU laut SATA Spezifikation) möglich, da hierfür der Pin 11 der SATA Stromversorgung nicht verbunden (floating) oder auf logischem High-Level liegen muss. Der Pin 11 ist laut diesem Thread - Lian Li Backplane bp3sata, Staggered spinup - aber auf Masse geschaltet - eine offizielle Bestätigung habe ich trotz mehrfacher Nachfragen nicht bekommen.
Das bedeutet 20 Platten laufen sofort an.
Das sind 20 * 2 A *12 V = 480 Watt nur für die 20 Festplatten im Anlaufmoment auf der 12 V Schiene
#22
Registriert seit: 02.01.2005

Oberstabsgefreiter
Beiträge: 471
Moin Quick,

Netzteil kann 700 oder 750 Watt, bin mir grade nicht sicher. (Targan)
Backplanes sind auf 19 Plätzen verbaut.
Deine Annahme ist richtig, staggered Spinup geht nicht.

Da ich aber schon 23 Platten gleichzeitig in Betrieb hatte, und kein Problem feststellen konnte, alles ok.
Aktuell laufen 12 Platten an, weitere 7 kann ich zuschalten. 5 Plätzen sind noch (wieder frei) frei.
#23
customavatars/avatar100789_1.gif
Registriert seit: 17.10.2008
Mannheim
Gefreiter
Beiträge: 61
Sind die Festplatten- und Lüfterhalterungen im Frontbereich am Gehäuse festgeschraubt oder genietet?
