Seite 4: Innerer Aufbau (1)

alles

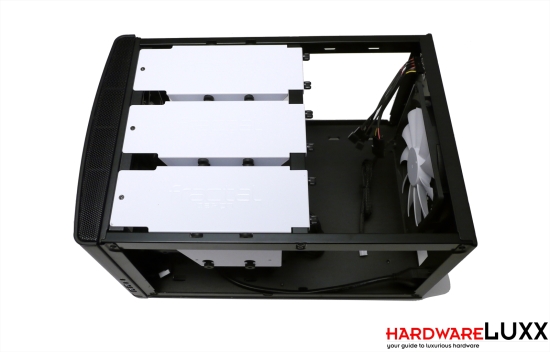

Der Innenraum des Fractal Design-Gehäuses weicht durchaus von dem ab, was man von anderen Mini-ITX-Gehäusen gewohnt ist. Nicht nur das Netzteil ist an einem ungewöhnlichen Platz, auch die drei Festplattenkäfige wurden unkonventionell gestaltet. Sie hängen oberhalb des Netzteils.

alles

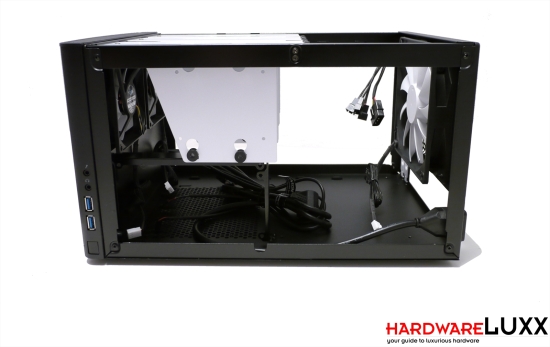

Der Blick von der Seite veranschaulicht am besten, wie Fractal Design den Innenraum nutzt. Der vordere Teil des Gehäuses wird komplett von den HDD-Käfigen und dem Netzteil beansprucht. Geräumiger ist der hintere Teil. Durch die liegende Montage des Mainboards sollte genug Platz für hohe Tower-Kühler geschaffen worden sein.

alles

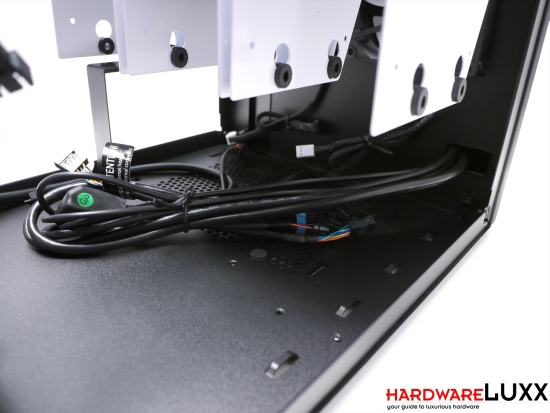

Das Netzteil wird auf Gummiflächen abgelegt und mit dem hinteren Bügel verschraubt. Anschließend kann das interne Kaltgerätekabel am Stromversorger angeschlossen werden.

alles

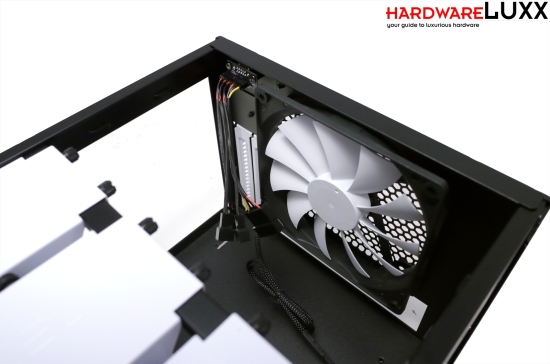

Dem unorthodoxen Innenraum ist es zu verdanken, dass an der Rückseite genug Platz für einen großen 140-mm-Lüfter ist. Das Silent Series R2-Modell arbeitet regulär mit moderaten 1000 U/min. Neben dem Lüfter hat die Platine der dreistufigen Lüftersteuerung ihren Platz gefunden. Die drei Gehäuselüfter können allesamt daran angeschlossen werden.



Social Links

Seitenübersicht

Ihre Bewertung

Ø Bewertungen: 4.5

Tags

Kommentare (27)

#18
Registriert seit: 11.03.2007

Moderator/Redakteur
Beiträge: 13926
Sieht gut aus, was für ein CPU Kühler ist das?
#19
customavatars/avatar105344_1.gif
Registriert seit: 29.12.2008

Potatoe..Potatoe
Beiträge: 747
Zitat ralle_h;19737981
Sieht gut aus, was für ein CPU Kühler ist das?


Prolimatech Samuel 17 mit Noiseblocker NB-eLoop S-Series B12-PS.
#20
customavatars/avatar97848_1.gif
Registriert seit: 31.08.2008
NRW
Orangenhändler
Beiträge: 5325
danke für die Bilder, sieht echt gut aus. Meinst ein HR-02 Macho würde rein passen?
#21
customavatars/avatar105344_1.gif
Registriert seit: 29.12.2008

Potatoe..Potatoe
Beiträge: 747
Zitat ipuoL;19738129
danke für die Bilder, sieht echt gut aus. Meinst ein HR-02 Macho würde rein passen?


Hat sogar ein be quiet! Dark Rock Pro 2 reingepasst!! Wurde aber mit dem Netzteilkabeln verlegen nicht so schön wie jetzt.
#22
customavatars/avatar97848_1.gif
Registriert seit: 31.08.2008
NRW
Orangenhändler
Beiträge: 5325
ah super! Dann ist es ja ne echte Alternative zum BitFenix!
#23
Registriert seit: 15.08.2007

Oberstabsgefreiter
Beiträge: 484
@ Nordhesse

mich würde interesieren wie du die SSD befestigt hast!

Sehe ich das richtig, dass du ASUS P8Z77-I Deluxe verbaut hast?
Habe nähmlich vor das gleiche Mainboard mit einem Noctua NH-D14 zu verbauen, bin mehr als gespannd ob das gut geht :D
#24
customavatars/avatar105344_1.gif
Registriert seit: 29.12.2008

Potatoe..Potatoe
Beiträge: 747
Zitat sHoa;19760473
@ Nordhesse

mich würde interesieren wie du die SSD befestigt hast!

Sehe ich das richtig, dass du ASUS P8Z77-I Deluxe verbaut hast?
Habe nähmlich vor das gleiche Mainboard mit einem Noctua NH-D14 zu verbauen, bin mehr als gespannd ob das gut geht :D


Habe die SSD an dieser Position etwas Eingeklemmt. Ist natürlich keine Finale Position. Ich denke das ich mir mit Selbstklebendem Klettband noch eine schöne Lösung Bastele.

Ja, habe das ASUS P8Z77-I Deluxe verbaut. Vielleicht hat der Noctua die gleichen Abmessungen?! Aber aufgepasst bei der hochstehenden Wandlerplatine wegen dem Noctua.

Wünsche Dir auf jedenfalls schon mal viel Spass bei Deinem vorhaben :)
#25
Registriert seit: 06.09.2009

Matrose
Beiträge: 9
Hab mal ein bisschen im Archiv gebuddelt für ne Frage:
Weiß jemand, ob man das Netzteil auch mit dem Lüfter nach oben einbauen kann? Fände ich als zusätzlichen Gehäuselüfter schon praktisch.
#26
customavatars/avatar39916_1.gif
Registriert seit: 09.05.2006

Admiral
Beiträge: 14427
Kommt drauf wie lang deine grafikkarte ist. Wenn du das NT drehst, dann wandert nämlich bei nicht modularen NTs der Kabelbaum nach vorne.
Abgesehen davon würde ich nicht dazu raten das NT zu drehen. Denn üblicherweise zieht der Lüfter die Luft rein, was bedeuten würde das du einen Großteil der Frischluft, den die vorderen 92er Lüfter reinbringen, fürs NT nehmen würdest. Ob das auf dem engen Raum so forderlich für deine CPU Temperaturen ist wage ich zu bezweifeln.
#27
Registriert seit: 06.09.2009

Matrose
Beiträge: 9
ja, das mit dem Kabelbaum ist so ne Sache. Ich muss mir dann, wenn der Kauf ansteht eh ein passendes und hoffentlich auch modulares Netzteil raussuchen.
Mein Plan ist für die Belüftung, dass ich die 92er abhänge und es erstmal nur mit dem 140er zum Intake probiere. Zurückbauen kann ich es dann ja immernoch.
Also danke für die Info ;)
