Seite 4: Innerer Aufbau (1)

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

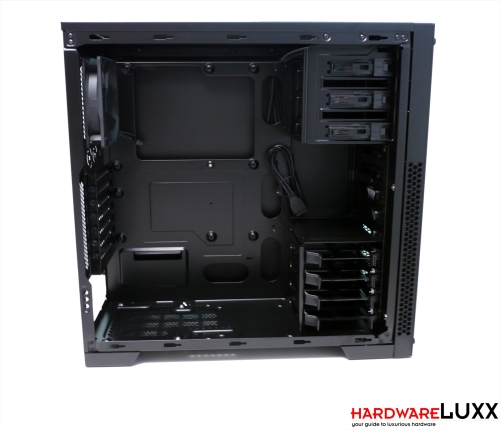

Der Innenraum bietet für ein 60 Euro-Gehäuse ein erstaunlich hochwertiges Bild. Die schwarze Lackierung macht einen guten Eindruck, das Innenleben wirkt durchdacht und aufgeräumt. Dazu trägt vor allem die Gestaltung der Laufwerkskäfige bei. Corsair kombiniert drei Laufwerkseinschübe für optische Laufwerke mit einem einzelnen HDD/SSD-Käfig für vier Laufwerke im 2,5- oder 3,5-Zoll-Format. Der Platz für einen zweiten Festplattenkäfig wird hingegen freigelassen. Damit steht in diesem Bereich extrem viel Platz für Erweiterungskarten zur Verfügung - diese können eine Länge von bis zu 45 cm erreichen. Natürlich geht dieser Aufbau zu Lasten der Zahl an Laufwerksplätzen. Corsair hat aber sicherlich zu Recht vermutet, dass der typische Käufer dieses Gehäuses keinen Storage-Server daraus machen will.

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

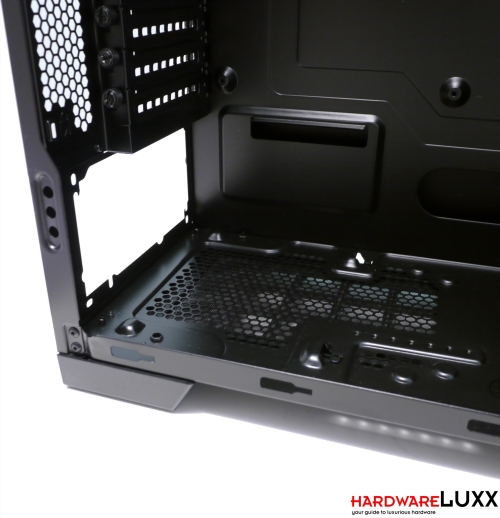

Das Netzteil wird auf Erhöhungen aus nacktem Stahl abgelegt und dann von außen verschraubt. Eine Entkopplung findet nicht statt. Zur Erweiterungskartenmontage greift Corsair auf die bewährten Rändelschrauben zurück.

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

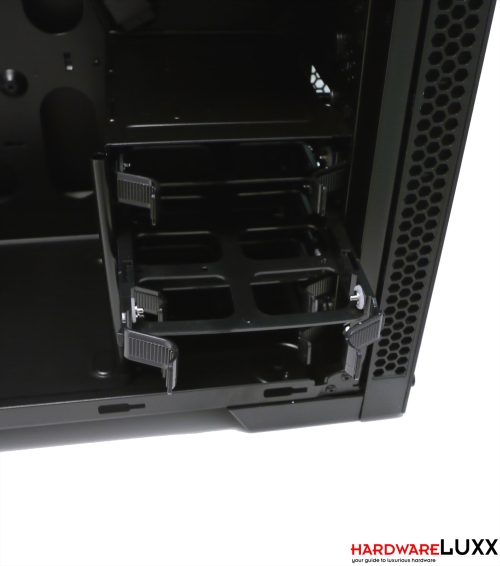

Nicht nur Erweiterungskarten werden werkzeuglos montiert , das Gleiche gilt auch für die optischen Laufwerke und die Festplatten. Corsair setzt hier die Kunststoffschubladen ein, die schon aus den teureren Gehäusen des Herstellers bekannt sind. Die Schubladen lassen sich leicht aufbiegen, die HDD wird dann einfach eingelegt. Kleine Metallstifte fixieren sie anschließend, während dünne Gummiringe für eine Entkopplung sorgen. 2,5-Zoll-Laufwerke müssen in den Schubladen von unten verschraubt werden.

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

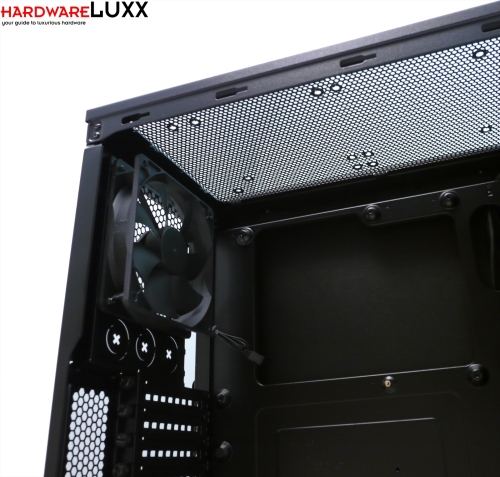

Die beiden verbauten Lüfter werden per 3-Pin-Lüfteranschluss angebunden. Sie arbeiten mit moderater Drehzahl, die Geräuschentwicklung bleibt dementsprechend völlig im Rahmen. Aus dieser Perspektive wird deutlich, dass die Lüfterplätze im Deckel nicht für die Aufnahme eines Dual-Radiators geeignet sind, denn zwischen Mainboard-Oberkante und Deckel ist nur wenig Platz.



Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

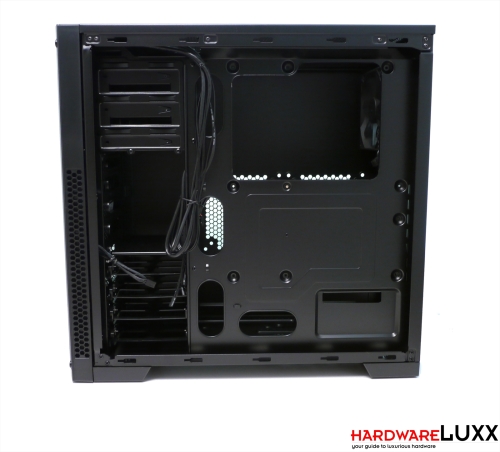

Corsair ist eigentlich für ein hervorragendes Kabelmanagement bekannt - besonders die festsitzenden Gummiummantelungen wissen zu gefallen. Beim 300R wurden sie allerdings eingespart. Trotzdem gibt es eine ausreichende Anzahl an Aussparungen für das Kabelmanagement sowie eine großzügige Aussparung für die CPU-Kühlermontage.

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

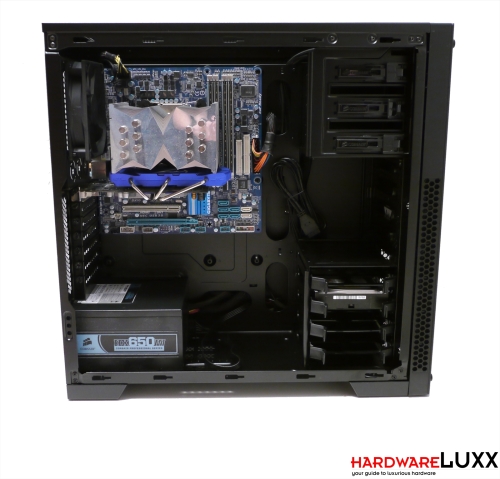

Vor allem dank der bewährten Corsair-Montagesysteme lässt sich der jüngste Spross der Carbides Series zügig mit Hardware bestücken. Auch das Kabelmanagement überzeugt im Praxiseinsatz trotz fehlender Ummantelungen.



Social Links

Seitenübersicht

Kommentare (15)

#6
customavatars/avatar90867_1.gif
Registriert seit: 04.05.2008
MO
Hauptgefreiter
Beiträge: 227
Zitat Fairy;18544342
Laut Corsair-Forum (das offizielle) haben einige ungewöhnliche Probleme mit dem Gehäuse
- Grounding-Probleme bei den Front-USB Anschlüssen, bei Benutzung dieser friert der PC ein
- Kopfhörer- und Mikrofon-Anschluss im Frontpanel vertauscht
- Fehlendes Reset-Switch Kabel
- Klapperndes HDD-Haltesystem
- Gummi-Füße fallen ab

:(


Habe mir das Gehäuse letzte Woche gekauft. Zu diesen Punkten kann ich folgendes sagen:
+Groundingprobleme hab ich bisher nicht.
-Die Kopfhörer- und die Mikrofonbuchse sind definitiv vertauscht. Habe sie aber durch vertauschen beider Buchsen korrigieren können.
+Ein reset Kabel besitzt mein Exemplar auch. Funktioniert auch.
+Zu dem klappern kann ich bisher nicht viel sagen. Zur Zeit klappert es jetzt jedenfalls nicht!!!
+Gummifüße fallen auch nicht ab. Diese sind meiner meinung nach sogar sehr fest(geklebt).

Insgesamt ist das Gehäuse für die Preisklasse relativ stabil und gut verarbeitet. Das Mesh oben sollte man nicht mit Gewalt eindrücken. Eine Lüftersteuerung für die Lüfter ist schon fast Zwang. Der 140mm Lüfter dreht mit ca. 1000upm und der 120mm Lüfter dreht mit ca. 1200upm. Leider hat das Gehäuse keinen usb3 zu usb2 adapter. Ein Nachrüsten eines usb3 controllers kostet weitere ca. 20€. Ich bin mit dem Gehäuse zufrieden.
#7
customavatars/avatar113026_1.gif
Registriert seit: 06.05.2009

Obergefreiter
Beiträge: 89
Okay, danke euch erst mal für die Rückmeldung. Habe auch sowieso nicht gedacht, dass diese Fehler bei jedem Gehäuse auftreten. Außer natürlich das mit den vertauschten Kopfhörer- und Mikrofonbuchsen, das scheint dann wohl echt jedes Gehäuse zu treffen. Mich hat das Gehäuse auch interessiert, deswegen habe ich erst mal das Corsair-Forum durchgewühlt und bin nun etwas abgeschreckt. Das mit dem USB 3 Adapter bemängeln auch schon einige, naja ...
#8
customavatars/avatar90867_1.gif
Registriert seit: 04.05.2008
MO
Hauptgefreiter
Beiträge: 227
@Fairy Ich hatte vor dem Kauf auch das Corsair-Forum studiert. Habe dann trotzdem den Sprung in das kalte Wasser gewagt und das Gehäuse gekauft. Ich wurde auch dahingehend nicht enttäuscht. :)

Eine Sache, die bisher nicht angesprochen wurde und mich länger beschäftigt hat, ist eine Mainboard-tray Erherbung für die Mainboard Montage. An den 7 Erweiterungs-Slots hat das Gehäuse 3 Erhebungen zur dierekten Verschraubung. Die Obere und die Untere wird für Montage eines ATX Brettes benötigt. Die Mittlere wird für die Montage eines micro ATX mainboardes gebraucht. Um Kurzschlüsse bei ATX Brettern zu Vermeiden, hat Corsair ein nicht leitendes Pad darauf geklebt. Soweit ist es Auch in Ordnung. Mein Mainboard hat an genau Dieser Stelle Zwei Kondensatoren aufgelötet und deren abstehenden Kontakte stören bei der Montage. Das Brett biegt sich um einige millimeter. Es ist mehr ein Schönheitsfehler, mich hat es aber gestört. Ich habe deshalb die nicht für ATX benötigte Erhebung mit einer Dremel chirurgisch entfernt. Danach hatte ich wieder einen ruhigen Schlaf. Ich hoffe, man versteht was Ich hier früh morgens versuche zu erklären.:rolleyes:
#9
customavatars/avatar113026_1.gif
Registriert seit: 06.05.2009

Obergefreiter
Beiträge: 89
Zitat digitalbath;18545516
Eine Sache, die bisher nicht angesprochen wurde und mich länger beschäftigt hat, ist eine Mainboard-tray Erherbung für die Mainboard Montage. An den 7 Erweiterungs-Slots hat das Gehäuse 3 Erhebungen zur dierekten Verschraubung. Die Obere und die Untere wird für Montage eines ATX Brettes benötigt. Die Mittlere wird für die Montage eines micro ATX mainboardes gebraucht. Um Kurzschlüsse bei ATX Brettern zu Vermeiden, hat Corsair ein nicht leitendes Pad darauf geklebt. Soweit ist es Auch in Ordnung. Mein Mainboard hat an genau Dieser Stelle Zwei Kondensatoren aufgelötet und deren abstehenden Kontakte stören bei der Montage. Das Brett biegt sich um einige millimeter. Es ist mehr ein Schönheitsfehler, mich hat es aber gestört. Ich habe deshalb die nicht für ATX benötigte Erhebung mit einer Dremel chirurgisch entfernt. Danach hatte ich wieder einen ruhigen Schlaf. Ich hoffe, man versteht was Ich hier früh morgens versuche zu erklären.:rolleyes:

Klar, du hast die rot markierte Erhebung weggedremelt. ;)
[ATTACH=CONFIG]185238[/ATTACH]

Was mich noch abschreckt, ist, dass das Mesh-Gitter oben auf dem Gehäuse nicht sehr stabil wirkt. Ich habe einige Reviews auf Youtube gesehen und da wurde das auch gezeigt.
#10
customavatars/avatar90867_1.gif
Registriert seit: 04.05.2008
MO
Hauptgefreiter
Beiträge: 227
Zitat Fairy;18546264
Klar, du hast die rot markierte Erhebung weggedremelt. ;)
[ATTACH=CONFIG]185238[/ATTACH]

Was mich noch abschreckt, ist, dass das Mesh-Gitter oben auf dem Gehäuse nicht sehr stabil wirkt. Ich habe einige Reviews auf Youtube gesehen und da wurde das auch gezeigt.


Kann ich verstehen. es biegt sich schon durch wenn man mit dem Finger draufdrückt. Ich habe oben zwei Scythe Slip Stream 120mm Lüfter montiert. Es wird dadurch etwas stabilisiert. Man sollte da jedoch keine Wunder erwarten. Gestört hat es mich nie, da das Gitter etwas vertieft ist. Wenn man darauf achtet, dass man sich nicht darauf abstützt, sollte das kein Problem sein.
#11
Registriert seit: 09.11.2011

Obergefreiter
Beiträge: 85
Sieht nach nem klasse Gehäuse zum fairen Preis aus.

Aber: Wie kann man nur oben ein Mesh-Gitter verbauen? Werde ich nie verstehen. Das Risiko, dass da mal Flüssigkeit reinschwappt ist mir viel zu hoch. So ein gehäuse kann ich zu keiner LAN mitnehmen....


#12
customavatars/avatar170584_1.gif
Registriert seit: 26.02.2012
D:\BAY\Franken\Nürnberg
Matrose
Beiträge: 31
Wärme steigt bekanntlich nach oben :D
#13
Registriert seit: 22.09.2006

Hauptgefreiter
Beiträge: 166
Habe das Gehäuse gestern gekauft, heute wird eingebaut, Rechner für'n Kumpel.

Mich macht dieser voreingebaute Mobo-Stachel nicht so an. Braucht man den wirklich? Sieht so aus, als ob der höher ist als die regulären Mobo-Verschraubungen. Wird das Mobo dann nicht unnötig gebogen?

Das Gehäuse hat ja keine normalen Abstandshalter, sondern diese Erhöhungen mit Löchern für die Schrauben. Ist es nicht schädlich fürs Mobo, wenn Metall dann Metall berührt?
#14
Registriert seit: 22.09.2006

Hauptgefreiter
Beiträge: 166
Zitat Heimo;19471542
Habe das Gehäuse gestern gekauft, heute wird eingebaut, Rechner für'n Kumpel.

Mich macht dieser voreingebaute Mobo-Stachel nicht so an. Braucht man den wirklich? Sieht so aus, als ob der höher ist als die regulären Mobo-Verschraubungen. Wird das Mobo dann nicht unnötig gebogen?

Das Gehäuse hat ja keine normalen Abstandshalter, sondern diese Erhöhungen mit Löchern für die Schrauben. Ist es nicht schädlich fürs Mobo, wenn Metall dann Metall berührt?



So, gestern erfolgreich alles zusammen geschraubt. Ging sehr gut. Der voreingebaute Stift im Mobo-Tray stört natürlich nicht,dieser wird lediglich in ein Schraubnloch des Mobo gesteckt. So sind die anderen Löcher gleich an den richtigen Stellen.

Platz ist ausreichend, ein Mugen3 und ATi 7950 passen gut rein.

Kritikpunkte bisher: Die Öffnungen der Seitenwand und vor allem das Meshgitter oben sind zu offen irgendwie. Von oben zieht das Case nach ner Zeit viel Staub und es ist lauter,als wenn der Deckel geschlossen wäre. Die verbauten Luüfter sind gut laut und sollten gedrosselt werden.

Über das Wochenende will ich mal die Buchsen bzgl. Sound und Mikro testen.
#15
Registriert seit: 22.09.2006

Hauptgefreiter
Beiträge: 166
So abschliessende Info:

Die Fronteingänge sind in der Tat auch beim aktuell gekauften Case noch vertauscht. Der Kopfhörer ist standartmässig der Mikroeingang und umgekehrt. Also vorne bewusst gleich vertauscht anschliessen und alles ist gut.

Ansonsten bis auf das obere Meshgitter und die @stock lauten Lüfter für den Preis ein gutes Gehäuse.

Probleme oder Abstürze bei benutzen von Front USB kann ich nicht bestätigen.
