Seite 6: Testsystem, Belüftung und Messungen

Das Testsystem:

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Folgende Komponenten wurden verbaut:

Eckdaten: Testsytem
Prozessor: Intel Core i3-530 @ 2,93 GHz
Prozessor-Kühler: Scythe Yasya, passiv gekühlt
Mainboard: Gigabyte GA-H55M-USB3
Arbeitsspeicher: 4096 MB Crucial 1333 MHz
Festplatte: Western Digital Raptor 74 GB
Grafikkarte: Sapphire Radeon HD 4670, passiv gekühlt
Betriebssystem: Windows 7 x64 Home Premium

Temperaturmessungen:

Um die maximalen Temperaturen des Prozessors zu ermitteln, wurde die CPU mittels des kostenlosen Stresstest-Tools Prime 95 für 30 Minuten ausgelastet. Da der Small FFT-Test erfahrungsgemäß die höchste Wärmeverlustleistung mit sich bringt, benutzen wir diesen Modus und protokollieren die maximalen Kerntemperaturen mit dem Systemtool Lavalys Everest. Die einzelnen Kerntemperaturen werden addiert und durch die Anzahl der physikalischen Kerne dividiert.

Im direkten Anschluss wurde die Grafikkarte mittels FurMark auf Temperatur getrieben. FurMark ist ein kostenloser OpenGL-Benchmark und bietet einen Xtreme-Burning-Mode, der die Grafikkarte temperaturmäßig ans Limit bringt. Auch die Grafikkarte wurde 30 Minuten lang ausgelastet.

Die Betrachtung der Temperaturen im Idle-Zustand (= Leerlauf) wird zunehmend uninteressanter, da sowohl die Prozessor- als auch die Grafikkartenhersteller sehr gute Stromspartechniken entwickelt haben. Im Zuge dessen werden die Rechenkerne im Idle-Zustand herunter getaktet und die Stromspannung reduziert. Infolgedessen wird die erzeugte Abwärme auf ein Minimum reduziert.

Unsere Messungen brachten folgendes Ergebnis hervor:

Beurteilung der Temperaturen:

Wir haben unser Testsystem im Vergleich zu den letzten Tests so umgebaut, dass alle Komponenten passiv gekühlt werden. Damit wollen wir den Einfluss der jeweiligen Gehäusekühlung noch besser verdeutlichen. Größere Differenzen zwischen den einzelnen Meßwerten bestätigen diesen Ansatz.

Bei der Festplattentemperatur setzt sich das Carbide Series 500R dank der beiden Frontlüfter an die Spitze der einbezogenen Gehäuse. Auch die Mainboardtemperatur liegt auf einem sehr guten Niveau. Die Temperatur von Prozessor und Grafikkarte liegt hingegen etwas höher als beim Lian Li PC-Z60. Allerdings laufen die Lüfter dieses Gehäuses auch mit einer deutlich höheren Drehzahl und sind entsprechend lauter - Corsair gelingt deshalb ein besserer Kompromiss aus Kühlleistung und Lautstärke. Das günstige MS-TECH-Gehäuse liegt mit seinem unkonventionellen, auf die Seitenteillüfter konzentrierten Kühlkonzept hingegen deutlich abgeschlagen zurück.

Weitere Messungen in der Übersicht:

Wir messen die maximale Höhe des Prozessorkühlers und die maximale Grafikkartenlänge mithilfe eines handelsüblichen Zollstocks und berücksichtigen auch vorhandene Hersteller- bzw. Händlerangaben. Daraus resultieren gewisse Meßungenauigkeiten. Die Werte können zwar als Orientierung dienen, sind aber keineswegs mm-genau.

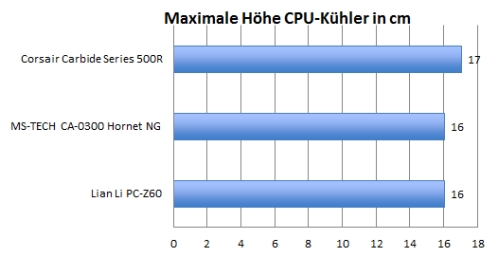

Höhe Prozessorkühler:

Mit einer maximalen Höhe von reichlich 17 cm können die meisten Tower-Kühler verbaut werden - so auch der 159 mm hohe Scythe Yasya unseres Testsystems. Diese Höhe wurde allerdings ohne Berücksichtigung des Seitenteillüfters gemessen, der noch etwas in das Gehäuse hineinragt. Dank der Auswölbung des Seitenteils sind das aber nur einige Millimeter.

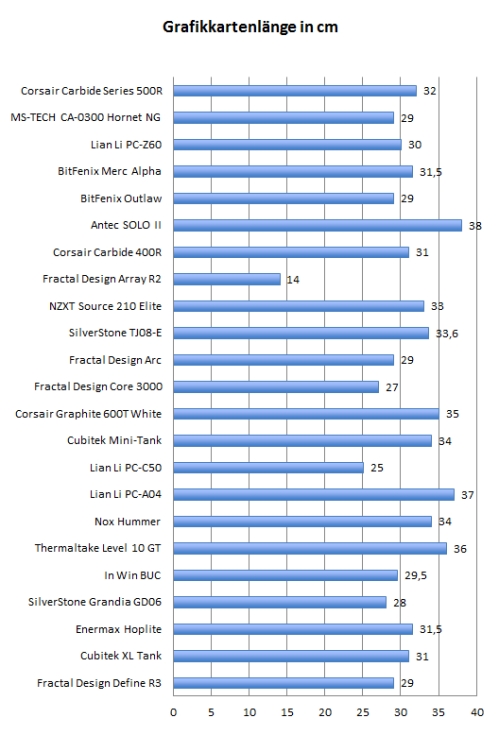

Grafikkartenlänge:

Das Gehäuse kann Grafikkarten mit bis zu etwa 32 cm Länge aufnehmen. Damit können die meisten Grafikkarten genutzt werden. Zusätzlich kann der Platz durch Entfernen eines oder beider Laufwerkskäfige deutlich erweitert werden - und zwar auf 45 cm .
