Seite 3: Äußeres Erscheinungsbild (2)

9

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

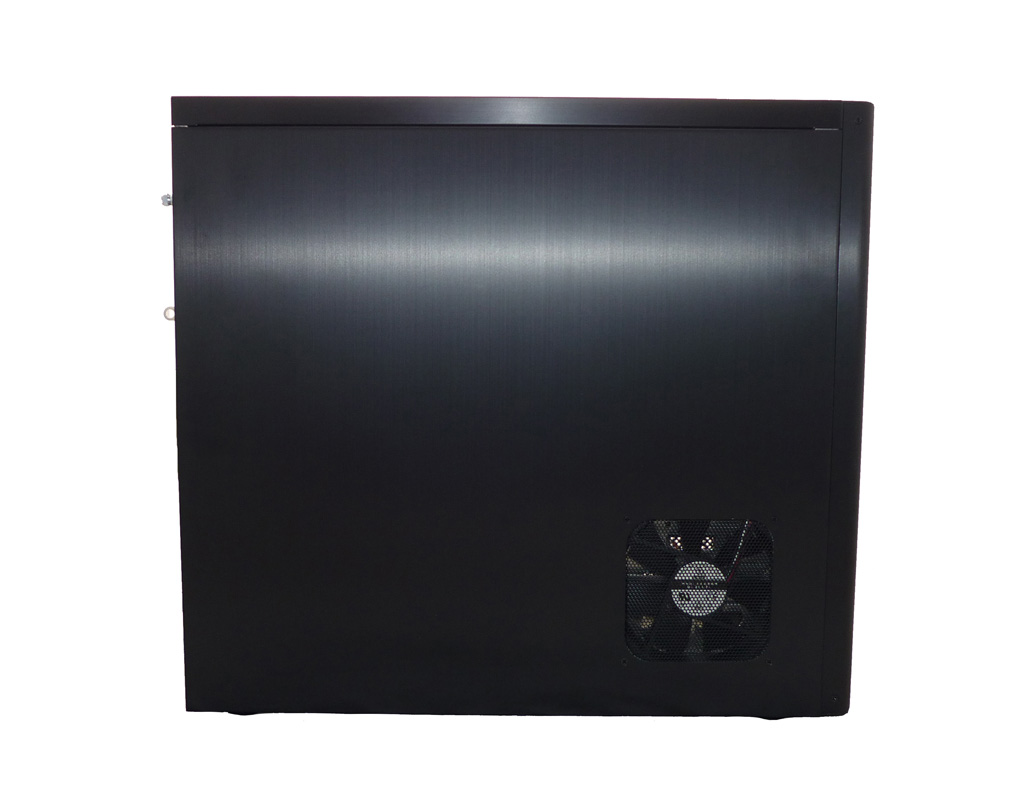

Ein Blick auf die Seite stellt das PC-9B schlicht und elegant zur Schau. Auch hier wurde vollkommen auf Aluminium gesetzt und in Schwarz eloxiert. In der unteren, rechten Ecke befindet sich eine Öffnung für den 120 mm großen Lüfter. Dieser ist im Lieferumfang mit dabei.

10

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

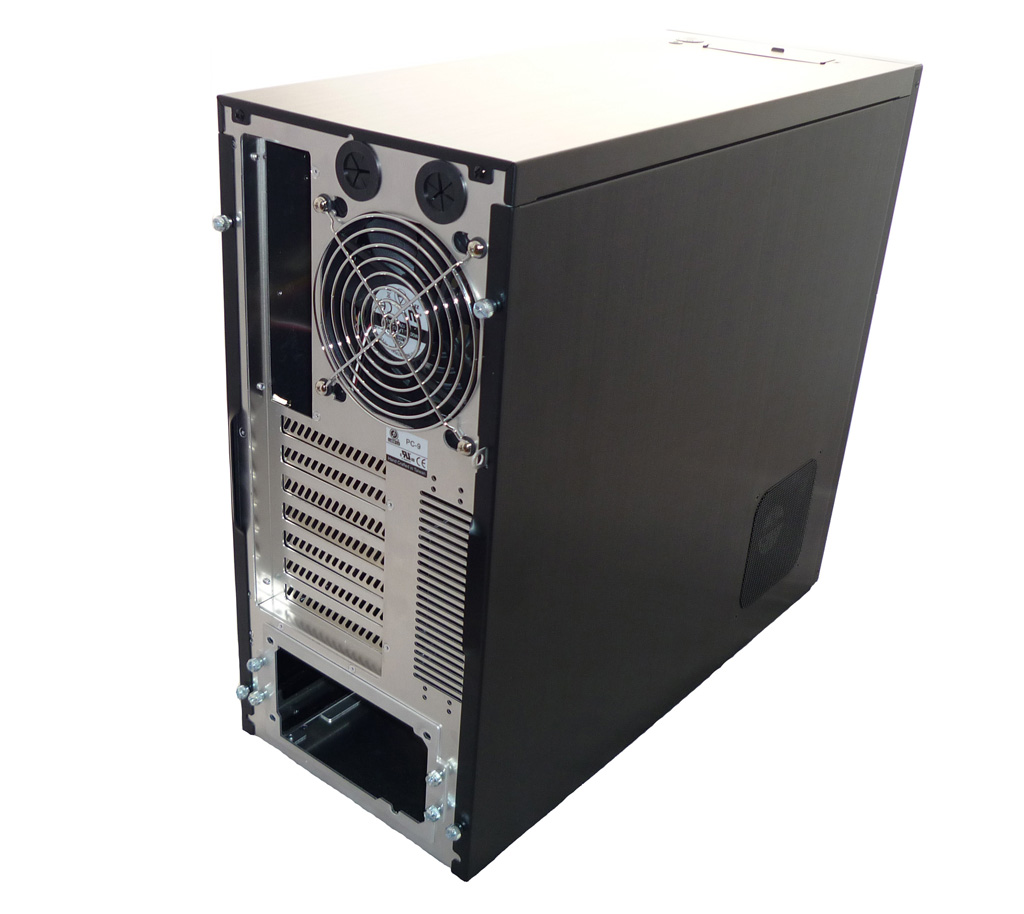

Die Rückseite des PC-9B stellt einen silbernen Kontrast zum ansonsten komplett in schwarz gehaltenen Tower dar. Im unteren Teil ist der Einschub für das Netzteil, darüber die Erweiterungskarten und im oberen Teil befindet sich die I/O-Blendenöffnung, nebst 120-mm-Lüfter sowie zwei Öffnungen für Wasserkühlungs-Schläuche.

11

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

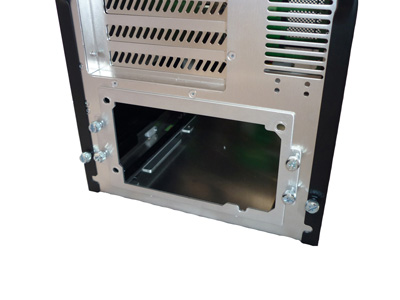

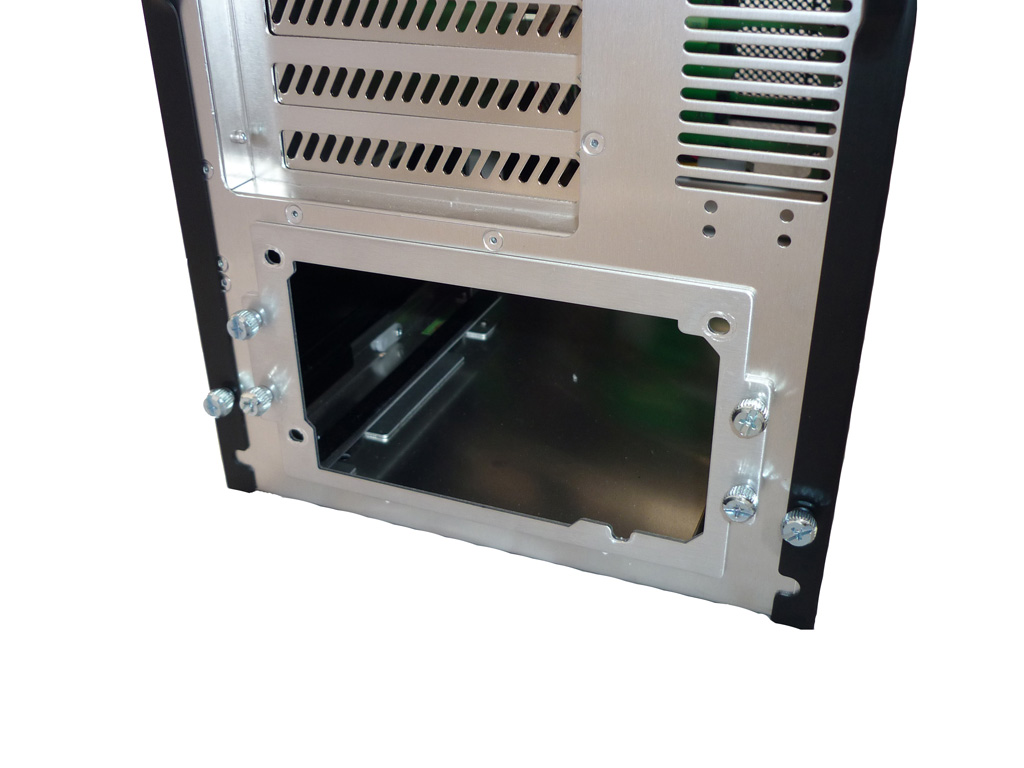

Das Netzteil wird durch eine, mit Rändelschrauben befestigte Blende, an das Gehäuse geschraubt. Somit ist ein schneller Wechsel des Netzteils kein Problem.

12

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

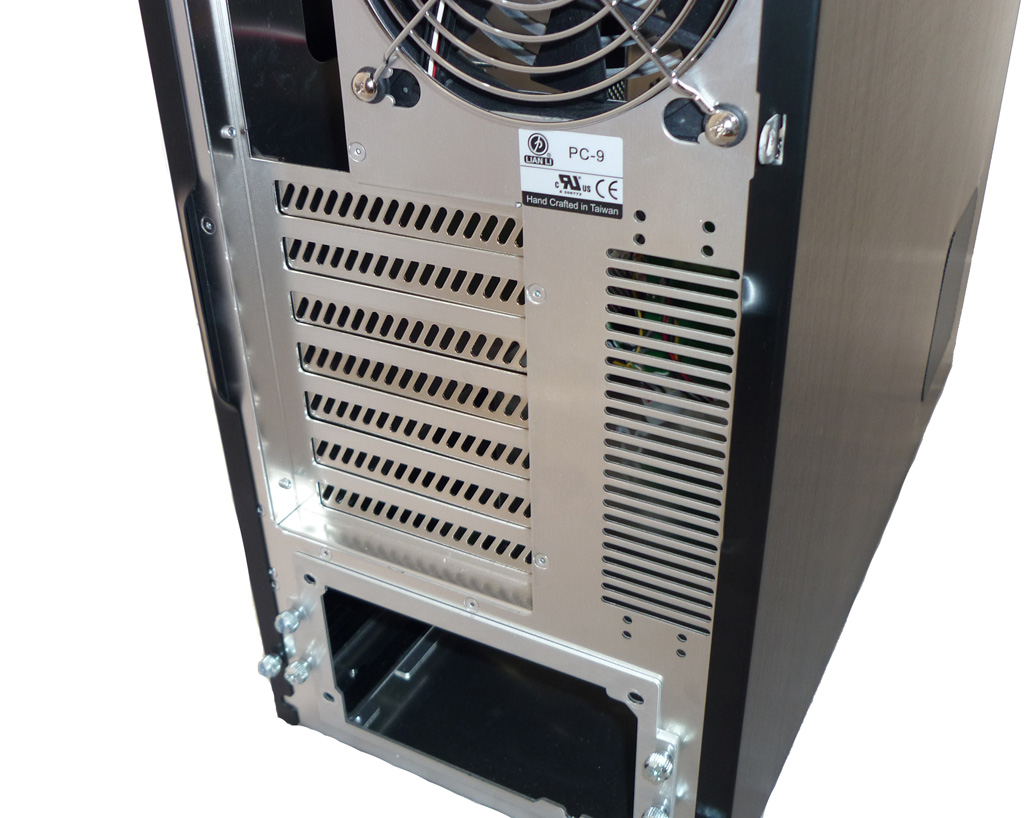

Das Lian Li PC-9B bietet Platz für sieben Erweiterungskarten. Direkt daneben wurden Schlitze in das Gehäuse gestanzt. Diese helfen bei der Belüftung der Karten und dienen als Teil des Belüftungskonzepts.

13

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

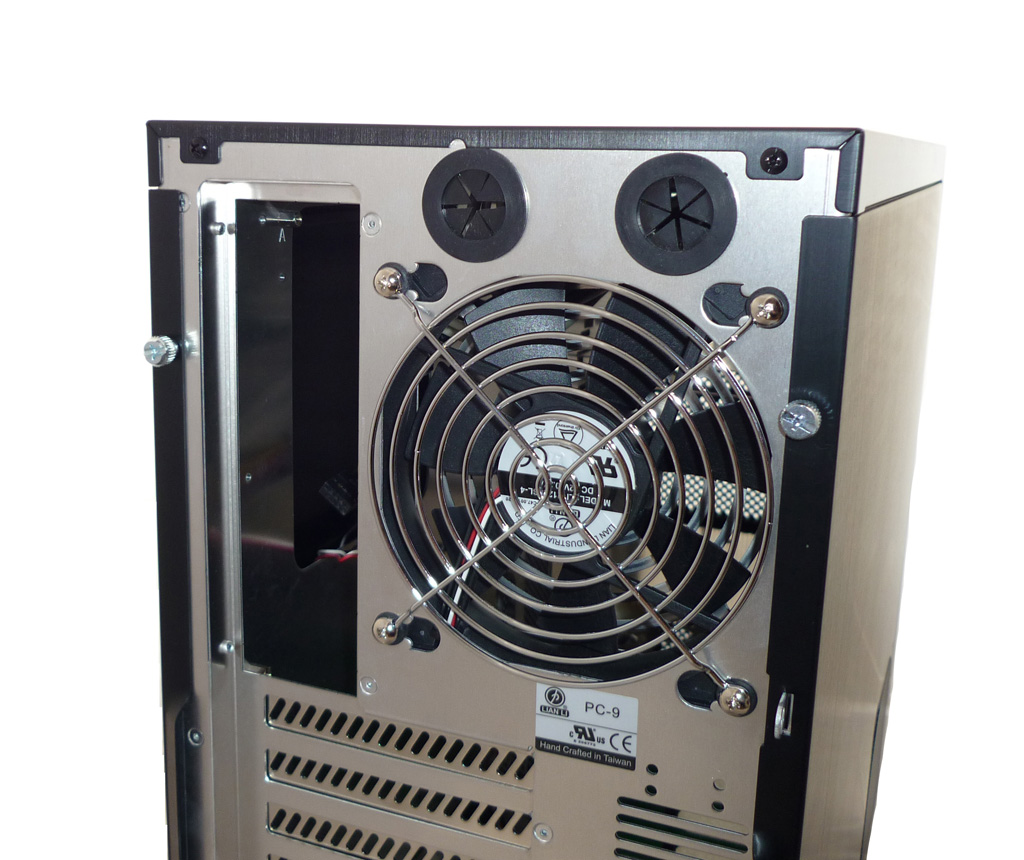

Im oberen Teil des Towers findet sich die Passung für das I/O-Panel wieder. Direkt daneben wurde eine Öffnung für einen 120 mm großen Lüfter eingelassen. Zum Schutz der Finger verbaut Lian Li eine chromfarbene Lüfterblende serienmäßig. Als Besonderheit finden sich an der Hinterseite zwei mittels Gummidurchführungen vorbereite Öffnungen für Wasserkühlungs-Schläuche. Der Maximaldurchmesser jener darf stolze 20 mm betragen. Somit wurden auch überdimensionierte Schläuche bedacht.

14

Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

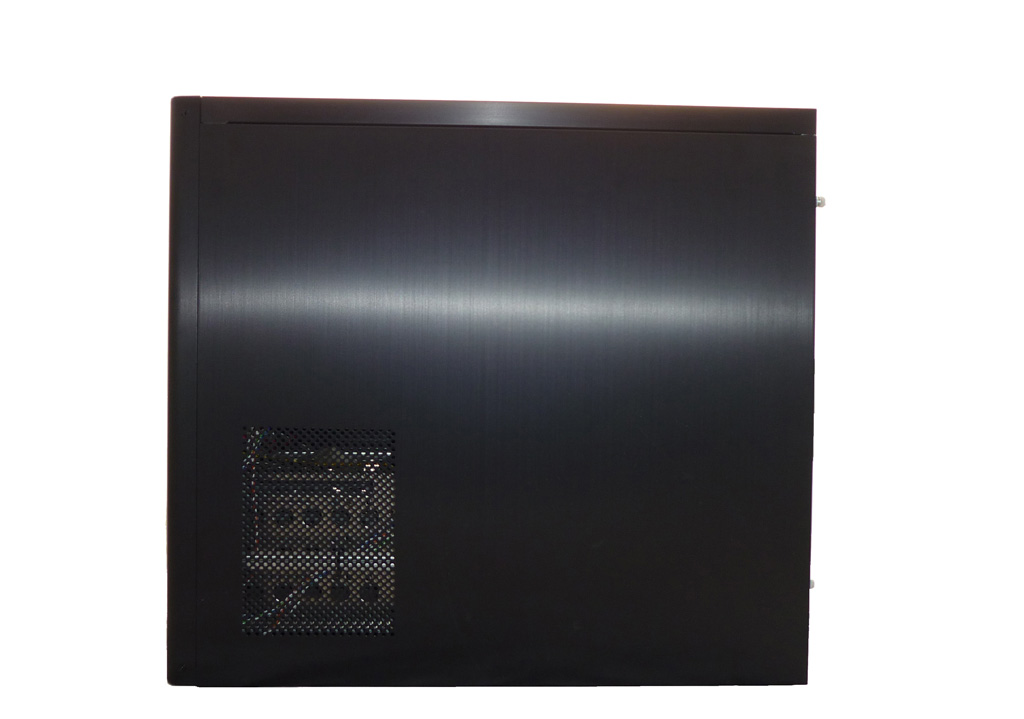

Die rechte Seite des Gehäuses gibt keine großen Überraschungen wieder. Hier dominiert ausschließlich schwarz eloxiertes Aluminium und eine 155 x 115 mm große Öffnung im Mesh-Design. Diese wird zur sicheren Belüftung der 3,5-Zoll-Laufwerke benötigt.
